Carel emeter1 User Manual

DIN
kWh
k
W
h
1
2
3
ITA
37
"Carel emeter" +0300044IE rel. 1.5 - 10.11.2017
user interface
for MT300W3200

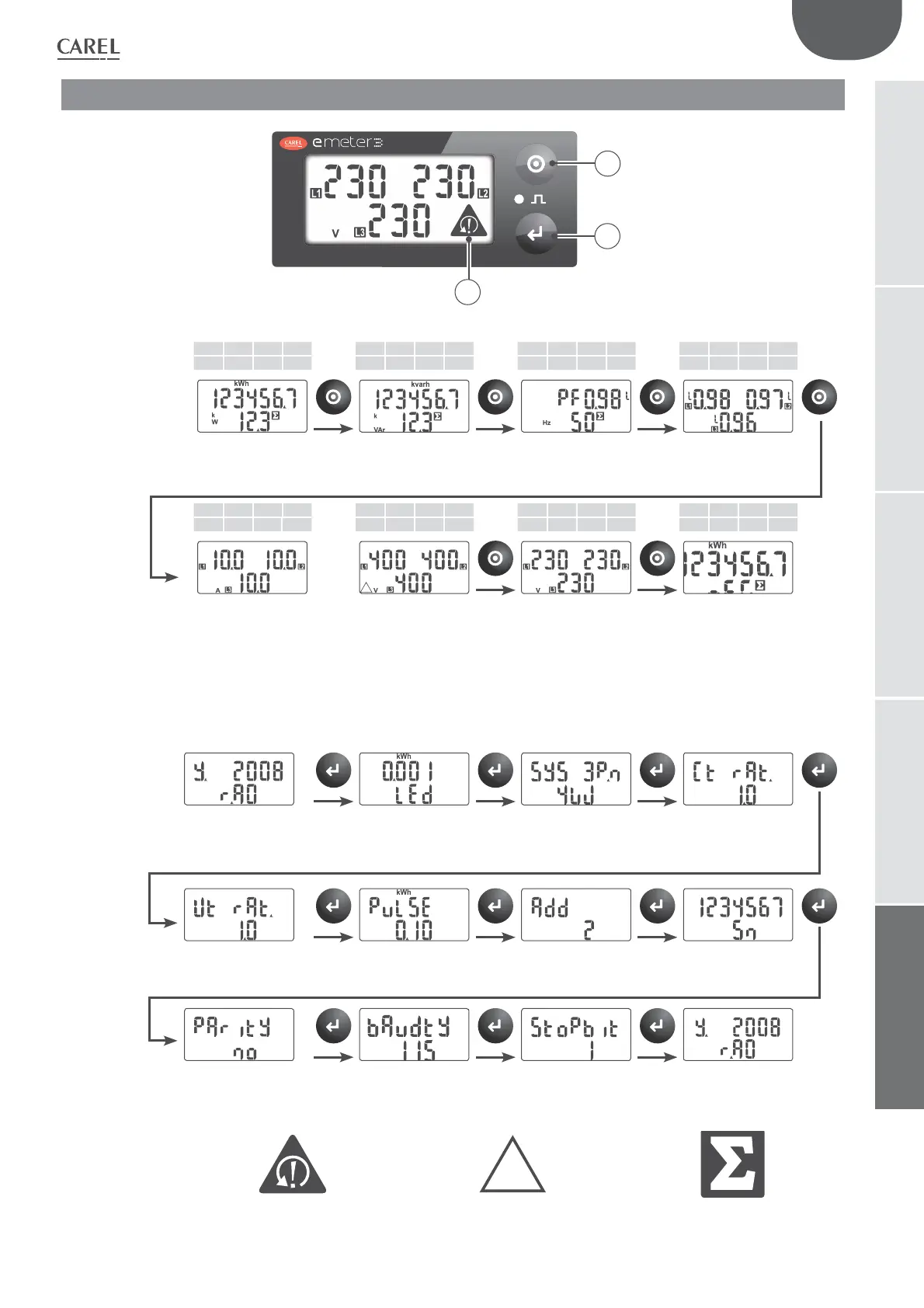

2. PROGRAMMAZIONE
2.
Pagine
informative
Anno di produzione
(Y. 2008) e versione del
firmware (r.A0).
kWh per impulso
(LED).
Tipo di sistema (SYS
3P.n) e tipo di colle-
gamento (4fili).
Rapporto di tras-
formazione ampero-
metrica.
Rapporto di trasformazi-
one voltmetrica.
Uscita impulsi: kWh
per impulso.
Indirizzo di comuni-
cazione seriale.
Indirizzo secondario.
Velocità di
comunicazione.
Velocità di
comunicazione.
Bit di stop = 1
APPLICAZIONE ABCD BCD BCD BCD
EF EF EF EF
1.
Pagine
di misura
123456.7 kWh
12.3 kW sys
123456.7 kvarh
12.3 kvar sys
0.98 L PF sys
50 Hz sys
0.98 L PF L1
0.97 L PF L2
0.96 L PF L3
BCD BCD BCD
EF EF EF E
10.0 A L1
10.0 A L2
10.0 A L3
400 V L1-2
400 V L2-3
400 V L3-1
230 V L1
230 V L2
230 V L3
123456.7kWh
NEG sys
Variabili disponibili solo da RS485 = V L-N sys, V L-L sys, VA sys, VA L1, VA L2, VA L3, var L1, var L2, var L3, W L1, W L2, W L3.
(*) nell’applicazione F kvarh è calcolato mediante integrazione sia dei kvar positivi che di quelli negativi
IMPORTANTE: Applicazioni A, B, C: easy connection (non considera la direzione della corrente); D, E ed F considera la direzione della corrente
3. Simboli
In caso di sequenza fasi errata.
Tensioni concatenate
L1-2, L2-3, L3-1.
Valori di sitema.
