CHAFFOTEAUX PIGMA Series User Manual

8
Περιγραφή προϊόντο Product description
PIGMA/PIGMA SYSTEM

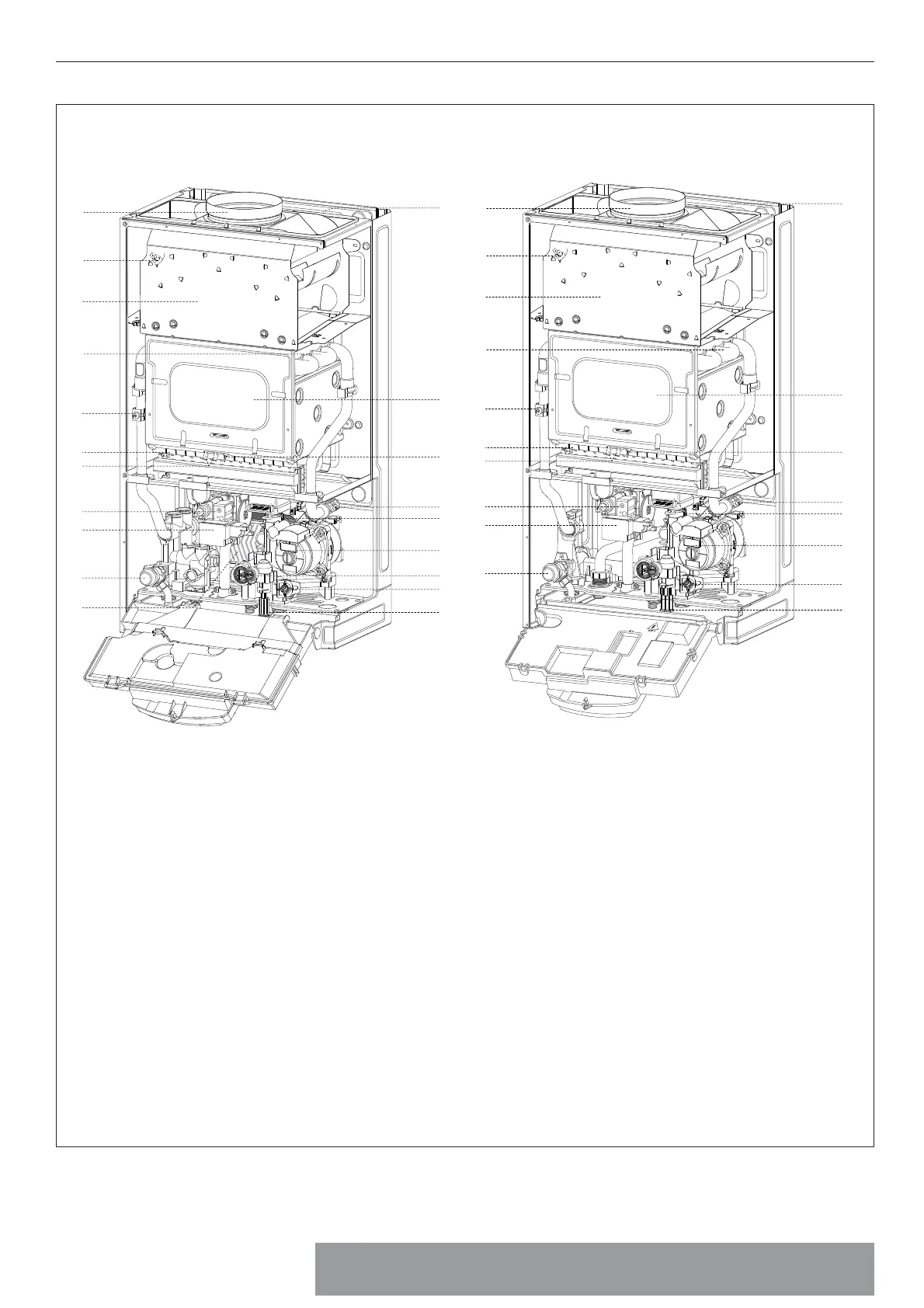

ΠΙΝΑΚΑΣ ΧΕΙΡΙΣΤΗΡΙΝ OVERALL VIEW
Legend
1. Flue connector
2. Fume sensor
3. Combustion Hood
4. Main Heat Exchanger
6. C.H. Flow temperature probe
7. Burner
8. Ignition electrodes
9. Gas valve
10. Spark generator
12. Safety valve (3 bar)
13. Secondary heat exchanger
15. Filling valve
16. C.H. circuit  lter
17. D.H.W. Flow switch
18. Circulation Pump with air release valve
19. Diverter valve
20. C.H. Return temperature probe
21. Detection Electrode
22. Combustion Chamber
23. Expansion vessel
1
2
3
4
6
7
8
9
10
12
13
23
22
21
19
20
18
17
16
15
15
1
2
3
4
6
7
8
9
10
12
23
22
21
19
20
18
16
PIGMA PIGMA SYSTEM
Λεζάντα:
1. Συλλέκτη απαγωγή καυσαερίων
2. ΑΙΣΘΗΤΗΡΑΣ καπνών
3. Απορροφητήρα καπνών
4. Πρωτεύων εναλλάκτη
6. Αισθητήρα κατάθλιψη θέρανση
7. Καυτήρα
8. Ηλεκτρόδια ανάφλεξη
9. Βαλβίδα αερίου
10. Αναφλεκτήρα
12. Βαλβίδα ασφαλεία 3 bar
13. ευτερεύων εναλλάκτη
15. Κρουνό πλήρωση
16. Φίλτρο κυκλώατο θέρανση
17. Ροόετρο ζεστού νερού
18. Ρυθιζόενο κυκλοφορητή ε εξαεριστήρα
19. Μηχανοκίνητη βαλβίδα εκτροπή
20. Αισθητήρα επιστροφή θέρανση
21. Ηλεκτρόδιο ανίχνευση φλόγα
22. Θάλαο καύση
23. οχείο διαστολή
