As8
CabLe de la pistola
Vel de Alim del aqambre
Interrupter
Pistola
soldadora
Pinza
Selector Cablepara paratierra
de voltaje tierra

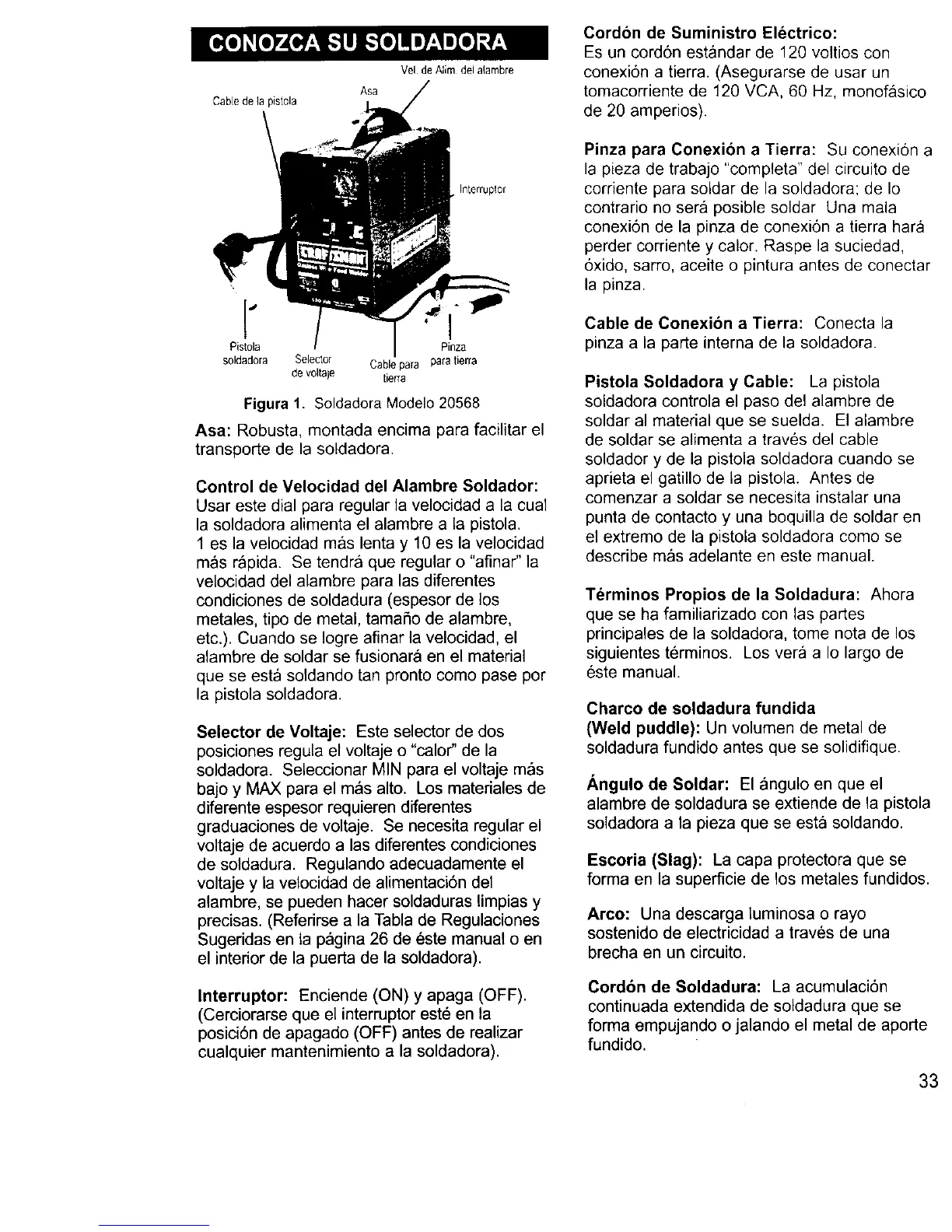

Figura 1. Soldadora Modelo 20568
Asa: Robust& montada encima para facilitar el
transporte de la soldadora.
Control de Velocidad del Alambre Soldador:
Usar este dial para regular la velocidad a la cual
la soldadora alimenta el alambre a la pistola.
1 es la velocidad mas lenta y 10 es la velocidad
mas r_pida. Se tendra que regular o "afinar" la
velocidad del alambre para las diferentes
condiciones de soldadura (espesor de los
metales, tipo de metal, tamafio de alambre,
eta). Cuando se Iogre afinar la velocidad, el
alambre de soldar se fusionara en el material
que se esta soldando tan pronto come pase per
la pistola soldadora.
Selector de Voltaje: Este selector de dos
posiciones regula el voltaje o "calor" de la
soldadora. Seleccionar MIN para el voltaje mas
bajo y MAX para el mas alto. Los materiales de
diferente espesor requieren diferentes
graduaciones de voltaje. Se necesita regular el
voltaje de acuerdo alas diferentes condiciones
de soldadura. Regulando adecuadamente el
voltaje y la velocidad de alimentaci6n del
alambre, se pueden hacer soldaduras limpias y
precisas. (Referirse a la Tabla de Regulaciones
Sugeridas en ta pagina 26 de este manual o en
el interior de la puerta de la soldadora).
Interrupter: Enciende (ON) y apaga (OFF).
(Cerciorarse que el interrupter est_ en la
posici6n de apagado (OFF) antes de realizar
cualquier mantenimiento a la soldadora).
Cordon de Suministro Electrico:
Es un cord6n estandar de 120 voltios con
conexion a tierra. (Asegurarse de usar un
tomacorriente de 120 VCA, 60 Hz, monofasico
de 20 amperies).
Pinza para Conexion a Tierra: Su conexion a
la pieza de trabajo "completa" del circuito de
corriente para soldar de la soldadora; de Io
contrario no ser& posible soldar Una mala
conexi6n de la pinza de conexi6n a tierra hara
perder corriente y calor. Raspe la suciedad,
6xido, sarro, aceite o pintura antes de conectar
la pinza.
Cable de Conexibn a Tierra: Conecta la
pinza a la parte interna de la soldadora.
Pistola Soldadora y Cable: La pistola
soldadora controla el paso del alambre de
seldar al material que se suelda. El alambre
de seldar se afimenta a trav6s del cable
soldador y de la pistola soldadora cuando se
aprieta el gatillo de la pistola. Antes de
comenzar a soldar se necesita instalar una
punta de contacto y una boquilla de soldar en
el extreme de la pistola soldadora come se
describe mas adelante en este manual.
Terminos Propios de la Soldadura: Ahora
que se ha familiarizado con las partes
principales de la soldadora, tome nora de los
siguientes terminos. Los vera a Io largo de
este manual.
Charco de soldadura fundida
(Weld puddle): Un volumen de metal de
soldadura fundido antes que se solidifique.
Angulo de Soldar: El angulo en que el
alambre de soldadura se extiende de la pistola
soldadora a la pieza que se esta soldando.
Escoria (Slag): La capa protectora que se
forma en la superficie de los metales fundidos.
Arco: Una descarga luminosa o rayo
sostenido de electricidad a traves de una
brecha en un circuito.
Cordbn de Soldadura: La acumulaci6n
continuada extendida de soldadura que se
forma empujando o jalando el metal de aporte
fundido.
33
