Craftsman 196.205680 - Mantenimiento de la Soldadura

Regulador de Brazo Casco de la
Tensiondel Tensor de Pistola (Extremo
Avance Avance de Cola)
®
pa
de
Tubo Alivio
Guia de Rodillo de Forro de de
Entrada Avance la Pistola Tension

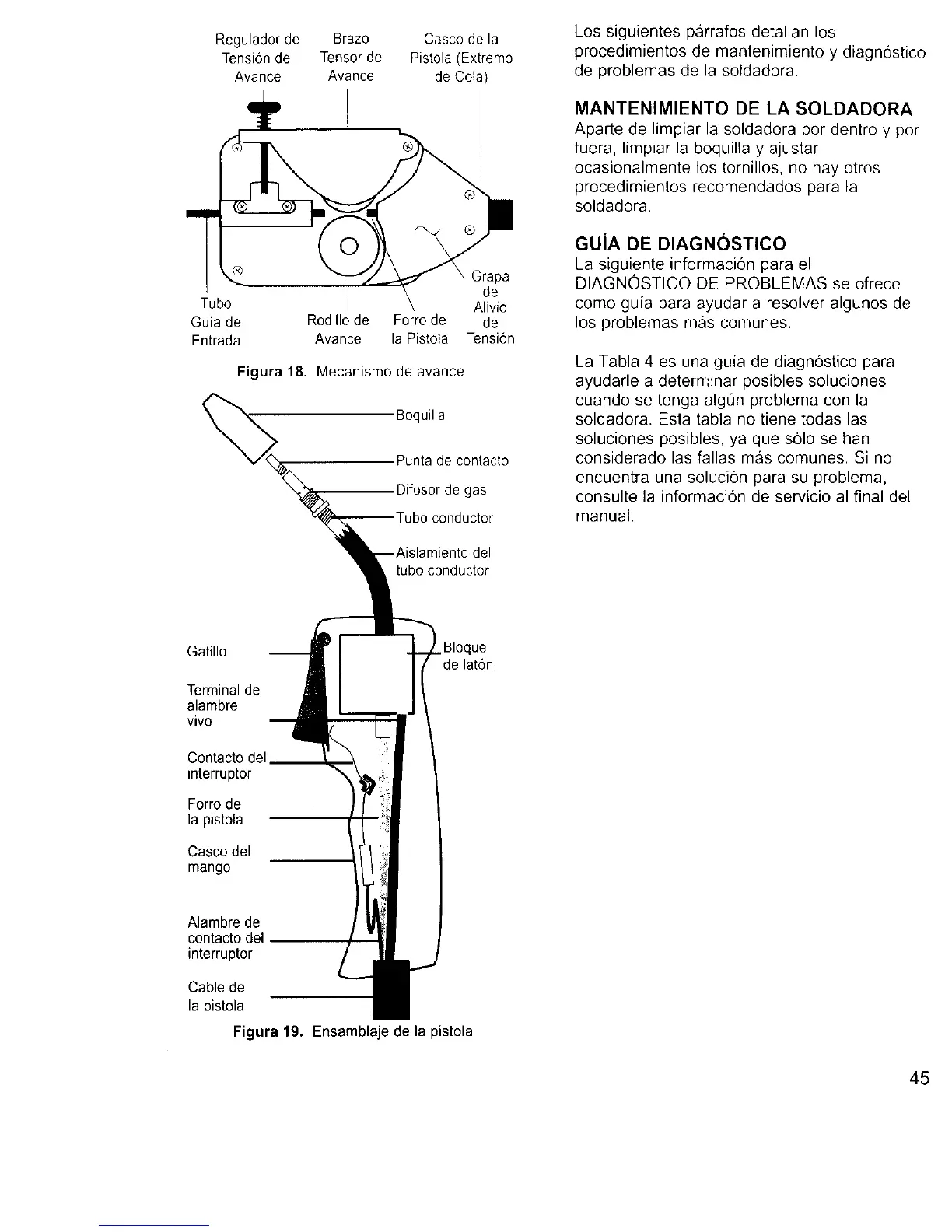

Figura 18. Mecanismo de avance
Boquilla
Punta de contacto
Difusor de gas
conductor
del
tubo conductor
Los siguientes parrafos detallan los
procedimientos de mantenimiento y diagn6stico
de problemas de la soldadora.
MANTENIMIENTO DE LA SOLDADORA
Aparte de limpiar la soldadora por dentro y por
fuera, limpiar la boquilla y ajustar
ocasionalmente los tornillos, no hay otros
procedimientos recomendados para la
soldadora.
GUJA DE DIAGNOSTICO
La siguiente informacion para el
DIAGNOSTICQ DE PROBLEMAS se ofrece
como guia para ayudar a resolver algunos de
los problemas mas comunes.
La Tabla 4 es una guia de diagnostico para
ayudarle a determinar posibles soluciones
cuando se tenga algOn problema con la
soldadora. Esta tabla no tiene todas las
soluciones posibles, ya que s61o se han
considerado las fallas mas comunes. Si no
encuentra una solucion para su problema,
consulte la informaci6n de servicio al final del
manual.
Gatillo . Bloque
de lat6n
Terminalde
alambre
vivo
Contacto del__
interruptor
Forro de
la pistola
Casco del
mango
Alambre de
contacto del
interruptor
Cable de
la pistola
Figura 19. Ensamblaje de la pistola
45
