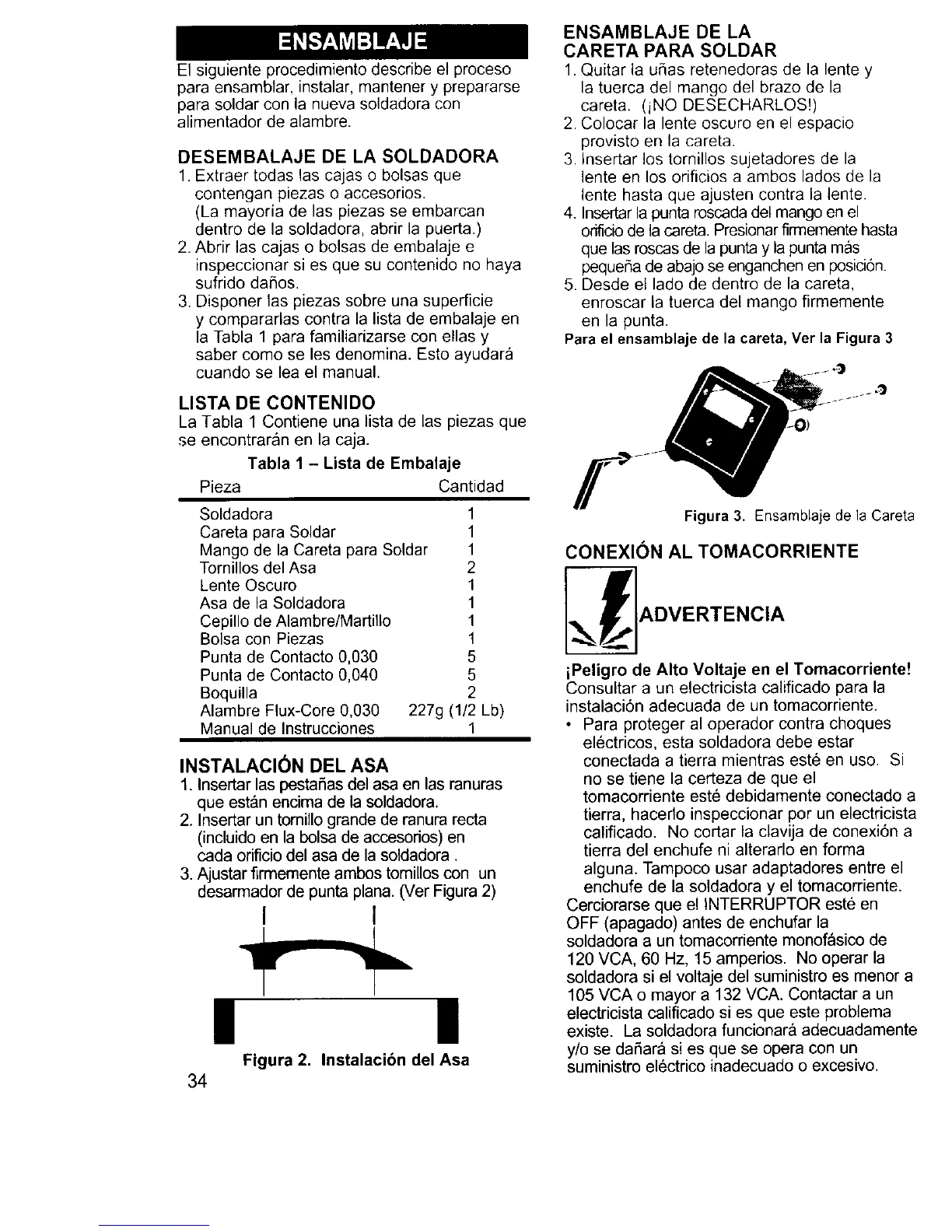

El siguiente procedimiento describe el proceso
para ensamblar, instalar, mantener y prepararse
para soldar con la nueva soldadora con
alimentador de alambre.
DESEMBALAJE DE LA SOLDADORA
1. Extraer todas las cajas o bolsas que
contengan piezas o accesorios.
(La mayoria de las piezas se embarcan
dentro de la soldadora, abrir la puerta.)
2. Abrir las cajas o bolsas de embalaje e
inspeccionar si es que su contenido no haya
sufrido daflos.
3. Disponer las piezas sobre una superficie
y compararlas contra la lista de embalaje en
la Tabla 1 para familiarizarse con elias y
saber come se les denomina. Esto ayudara
cuando se lea el manual.
LISTA DE CONTENIDO
La Tabla 1 Contiene una lista de las piezas que
se encontraran en la caja.
Tabla 1 - Lista de Embalaje
Pieza Cantidad
Soldadora 1
Careta para Soldar 1
Mango de la Careta para Soldar 1
Tornillos del Asa 2
Lente Oscuro 1
Asa de la Soldadora 1
Cepillo de Alambre/Martillo 1
Bolsa con Piezas 1
Punta de Contacto 0,030 5
Punta de Contacto 0,040 5
Boquilla 2
Alambre Flux-Core 0,030 227g (1/2
Manual de Instrucciones 1
Lb)
INSTALACION DEL ASA
1. Insertar las pestaSas del asa en las ranuras
que est_n encima de la soldadora.
2. Insertar un tomillo grande de ranura recta
(incluido en la bolsa de accesorios) en
cada orificie del asa de la soldadora.
3. Ajustar firrnemente ambos tomillos con un
desarmador de punta plan& (Ver Figura 2)
I 1
| |
Figura 2. Instalacibn del Asa
34
ENSAMBLAJE DE LA
CARETA PARA SOLDAR
1. Quitar la u_as retenedoras de la lente y
la tuerca del mango del braze de la
careta. (iNO DESECHARLOS!)
2. Colocar la lente oscuro en el espacio
provisto en la careta
3. Insertar los tornillos sujetadores de la
lente en los orificios a ambos lades de la
lente hasta que ajusten contra la lente.
4. Insertar la punta roscada del mango en el
orificio de la careta. Presionar firmemente hasta
que las roscas de la punta y la punta mas
pequeBa de abajo se enganchen en posici6n.
5. Desde el lade de dentro de la careta,
enroscar la tuerca del mango firmemente
en la punta.
Para el ensamblaje de la careta, Ver la Figura 3
Figura 3. Ensamblaje de la Careta
CONEXION AL TOMACORRIENTE
_],ADVERTENCIA
iPeligro de Alto Voltaje en el Tomacorriente!
Consultar a un electricista calificado para la
instalaci6n adecuada de un tomacorriente.
• Para proteger al operador contra cheques
electricos, esta soldadora debe estar
conectada a tierra mientras este en use. Si
no se tiene la certeza de que el
tomacorriente este debidamente conectado a
tierra, hacerlo inspeccionar per un electricista
calificado. No cortar la clavija de conexi6n a
tierra del enchufe ni alterarlo en forma
alguna. Tampoco usar adaptadores entre el
enchufe de la soldadora y el tomacorriente.
Cerciorarse que el INTERRUPTER este en
OFF (apagado) antes de enchufar la
soldadora a un tomacorriente monof_sico de
120 VCA, 60 Hz, 15 amperios. No operar la
soldadora si el voltaje del suministro es menor a
105 VCA o mayor a 132 VCA. Contactar a un
electricista calificado si es que este problema
existe. La soldadora funcionara adecuadamente
y/o se daflara si es que se opera con un
suministro electrico inadecuado o excesivo.
