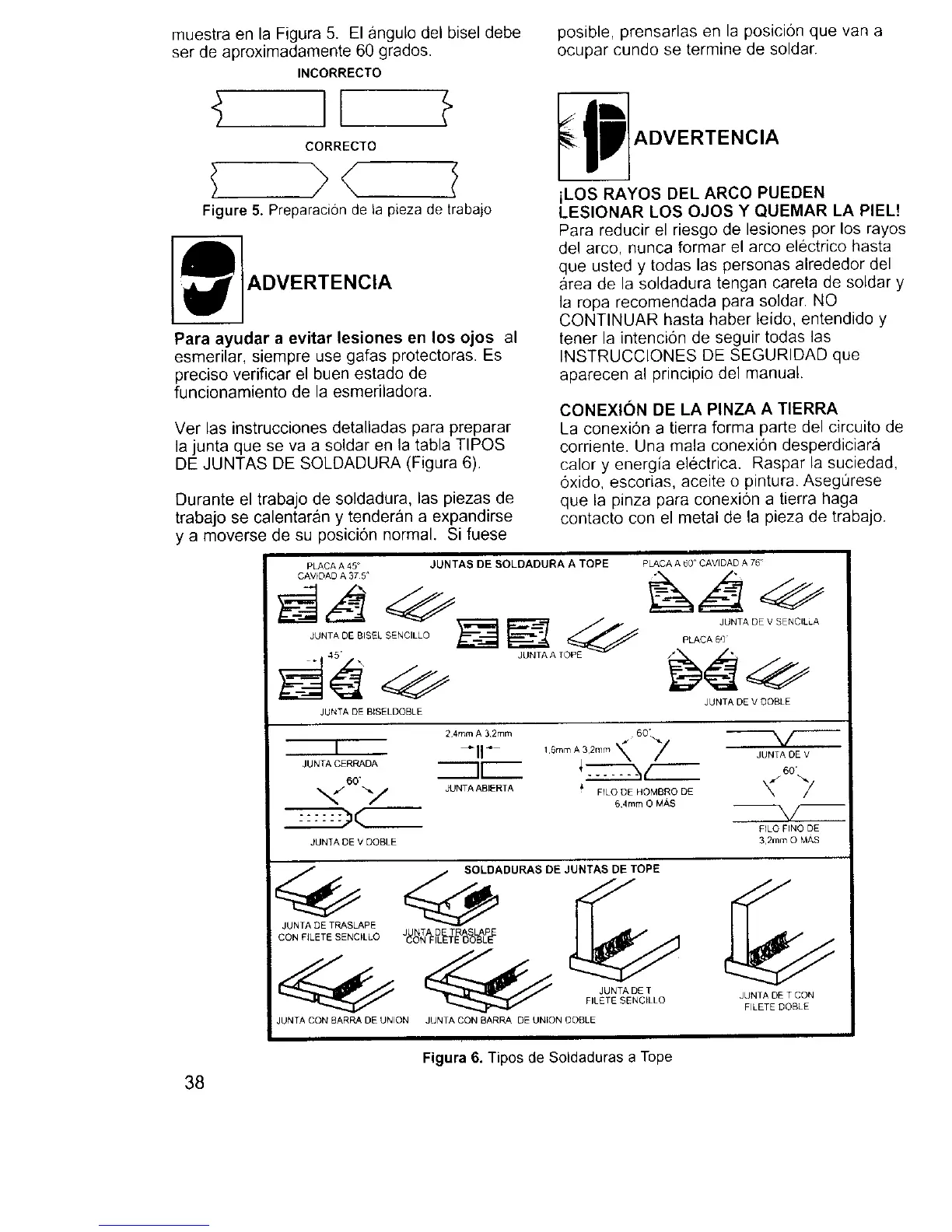

muestra en la Figura 5. El angulo del bisel debe
set de aproximadamente 60 grados.
INCORRECTO
CORRECTO
>< I
Figure 5. Preparaci6n de la pieza de trabajo
ADVERTENCIA
Para ayudar a evitar lesiones en los ojos al
esmerilar, siempre use gafas protectoras. Es
preciso verificar el buen estado de
funcionamiento de la esmeriladora.
Ver las instrucciones detalladas para preparar
la junta que se va a soldar en la tabla TIPOS
DE JUNTAS DE SOLDADURA (Figura 6).
Durante el trabajo de soldadura, las piezas de
trabajo se calentaran y tenderan a expandirse
y a moverse de su posiciEn normal. Si fuese
posible, prensarlas en la posici6n que van a
ocupar cundo se termine de soldar.
iLOS RAYOS DEL ARCO PUEDEN
LESIONAR LOS OJOS Y QUEMAR LA PIEL!
Para reducir el riesgo de lesiones por los rayos
del arco, nunca formar el arco electrico hasta
que usted y todas las personas alrededor del
_rea de la soldadura tengan careta de soldar y
la ropa recomendada para soldar. NO
CQNTINUAR hasta haber leido, entendido y
tener la intencion de seguir todas las
INSTRUCCIONES DE SEGURIDAD que
aparecen al principio del manual.
CONEXION DE LA PINZA A TIERRA
La conexiEn a tierra forma parte del circuito de
corriente. Una mala conexi6n desperdiciara
calory energia electrica. Raspar la suciedad,
oxido, escorias, aceite o pintura. Asegt]rese
que la pinza para conexion a tierra haga
contacto con el metal de la pieza de trabajo.
PLACA A 45
CAVIDAD A 37 5 _
JUNTA DE BISEL SENCILLO
JUNTA DE BISELDOBLE
JUNTAS DE SOLDADURA A TOPE PLACA A 60 CAVIDAD A 76
JUNTA DE V SENCILLA
PLACA 60
JUNTA DE V OOBLE
2,4mm A 32mm _ 60".,.,,.
I -I1- ,Er mA32,.m\ 7
JUNTA I[
60"
_/ "-._j JUNTA ABIERTA _' FILO DE HOMBRO DE
64mm O MAS
JUNTA DE V DOBLE
JUNTA DE v
60"
FILO FINO DE
32mm O MAS
SOLDADURAS DE JUNTAS DE TOPE
JUNTA DE TRASLAPE
J NTA D TRASLAPE
CON FILETE SENCILLO cUoN FII_TE OOBLE
_ JUNTA DE T
FILETE SENCILLO
JUNTA CON BARRA DE UNION JUNTA CON BARRA DE UNION OOBLE
JUNTA DE T CON
FILETE DOBLE
38
Figura 6. Tipos de Soldaduras a Tope
