SLOVENSKÝ
131
Voľný priechod častíc
50mm (FEKA FXV 20)
65mm (FEKA FXV 25)
50mm - 10 mm
Normy
EN 12050-1
X
X
X
EN 12050-2
X
Typ kvapaliny
Čistá voda
X
X
X
Spodná voda
X
X
X
Dažďová voda
X
X
Čistá voda s obsahom
piesku
X X X
Šedá odpadová voda
bez rozmerných tuhých
častíc alebo dlhých
vláken
X X X
Šedá odpadová voda
s obsahom menších
tuhých častíc, bez
dlhých vláken
X X X
Neupravená čierna
odpadová voda (s
obsahom tuhých častíc
a dlhých vláken)
X X
TECHNICKÉ CHARAKTERISTIKY
Pozrieť sa do príručky s návodom a na štítok s údajmi na overenie nasledujúcich technických údajov:
-
Elektrické napájanie. - Konštrukčné charakteristiky.
-
Hydraulické výkony. - Prevádzkové podmienky a.
-
Čerpané Kvapaliny.
Poz.
Popis

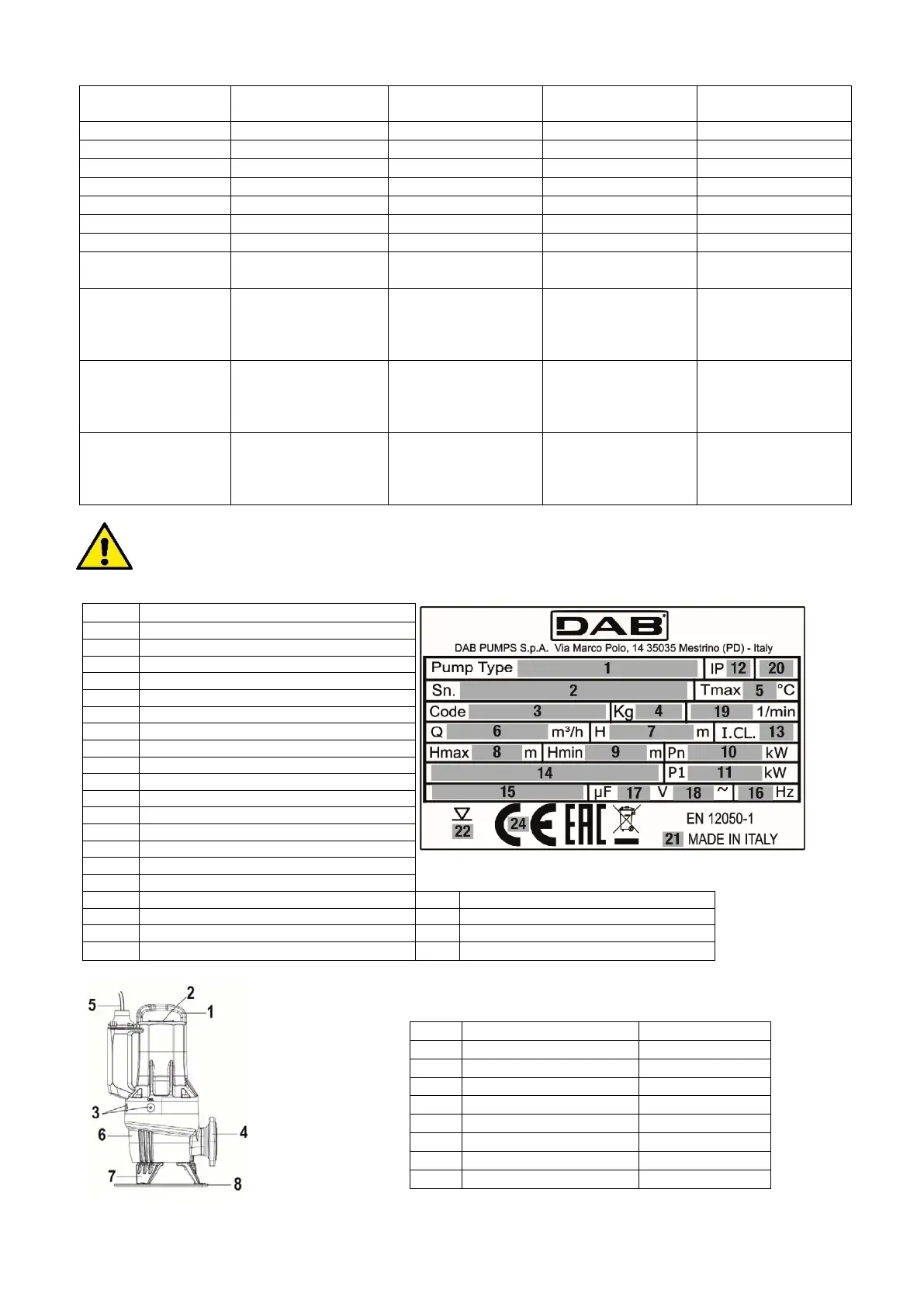

Obr. 1 Typový štítok
1
Názov čerpadla
2
Sériové číslo
3
Kód modelu
4
Hmotnost' (s 10 m káblom)
5
Maximálna teplota čerpanej kvapaliny
6
Výkon
7
Výtlačná výška
8
Maximálna dopravná výška
9
Min. výtlačná výška
10
Nominálny výkon na hriadeli
11
Menovitý príkon
12
Trieda krytia podľa IEC
13
Trieda izolácie
14
Menovité napätie
15
Menovitý prúd
16
Frekvencia/Kmitočet
17
Kapacita kondenzátora (neaplikovateľmá)
21
Krajina výroby
18
Počet fáz
22
Maximálna inštalačná hĺbka
19
Menovité otáčky
23
Označenie Ex /Značky kvality
20
Prevádzková hladina
24
Značka CE
2.1 Náčrtok výrobku
Poz.
Popis
Materiál
1
Zdvíhacia konzola
GJL200
2
Typový štítok
Oceľ AISI 304
3
Skrutky na mazanie
OT58 NICKEL
4
Výtlačná príruba
GJL200
5
Napájací kábel
H07RN8-F
6
Teleso čerpadla
GJL200
7
Podporné nohy
GJL200
8
Oporný kotúč
PP
Obr. 2 Čerpadlo FX RANGE
