Paso libre rotor
50mm (FEKA FXV 20)
65mm (FEKA FXV 25)
50mm - 10 mm
Normas
EN 12050-1
X
X
X
EN 12050-2
X
Tipo de líquido
Aguas claras
X
X
X
Aguas freáticas
X
X
X
Aguas meteóricas
X
X
Aguas claras con
presencia de arena
X X X
Aguas grises residuales
Sin cuerpos sólidos de
grandes dimensiones o
fibras largas
X X X
Aguas grises residuales
con cuerpos sólidos de
dimensiones reducidas y
sin fibras largas.
X X X
Aguas negras residuales
no tratadas (con cuerpos
sólidos y fibras largas)
X X
CARACTERÍSTICAS TÉCNICAS
Consultar el manual de instrucciones y la placa de características para comprobar los siguientes datos técnicos:
- Alimentación Eléctrica. - Características Constructivas.
- Rendimientos Hidráulicos. - Condiciones De Servicio.
- Líquidos bombeados.
Pos.
Descripción

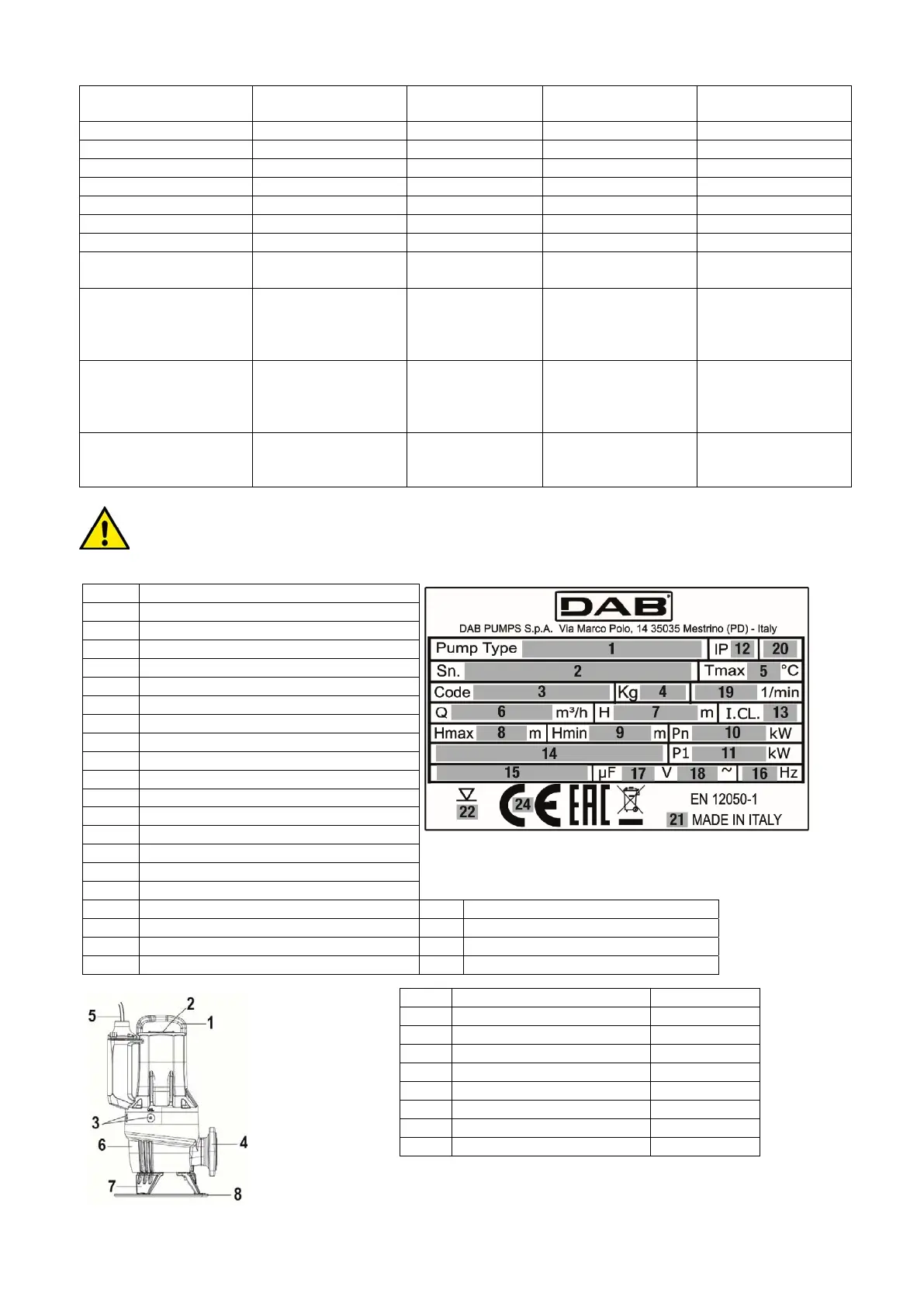

Fig. 1 Placa de características
1
Designación de la bomba
2
Número de serie
3
Código del modelo
4
Peso (con cable de 10m)
5
Temperatura máxima del líquido
6
Gama de caudal
7
Gama de altura de descarga
8
Altura máxima
9
Mín altura de descarga
10
Potencia nominal en el eje
11
Potencia de entrada nominal
12
Grado de protección según CEI
13
Clase de aislamiento
14
Tensión nominal
15
Corriente nominal
16
Frecuencia
17
Capacidad del condensador (no aplicable)
21
País de fabricación
18
Número de fases
22
Profundidad máxima de instalación
19
Velocidad nominal
23
Nivel de servicio
20
Nivel de servicio
24
Marcado CE
2.1 Esquema del producto
Pos.
Descripción
Material
1
Enganche de elevación
GJL200
2
Placa de características
Acero AISI 304
3
Tornillos del depósito de aceite
OT58 NICKEL
4
Brida de descarga
GJL200
5
Clavija de cable
H07RN8-F
6
Alojamiento de la bomba
GJL200
7
Pies de apoyo
GJL200
8
Disco de apoyo
PP
Fig. 2 Bomba FX RANGE
