DAB FX Series User Manual

HRVATSKA
149
Slobodni prolaz rotora
50mm (FEKA FXV 20)
65mm (FEKA FXV 25)
50mm - 10 mm
Standardi
EN 12050-1
X
X
X
EN 12050-2
X
Vrsta tekućine
Čiste vode
X
X
X
Podzemne vode
X
X
X
Vode padavina
X
X
Čiste vode sa
prisustvom pijeska
X X X
Sive otpadne vode
Bez velikih čvrstih tijela
ili dugih vlakana
X X X
Sive otpadne vode s
malim čvrstim tijelima i
bez dugih vlakana
X X X
Neobrađena crna
otpadna voda (sa
čvrstim tijelima i dugim
vlaknima)
X X
TEHNIČKA OBILJEŽJA
Pregledati Priručnik za uporabu i pločicu s podatcima za provjeru sljedećih tehničkih podataka:
-
Električno napajanje.
-
Obilježja izrade.
-
Hidraulični učinak.
-
Uvjeti pogona.
-
Dizane Tekućine.
Poz.
Opis

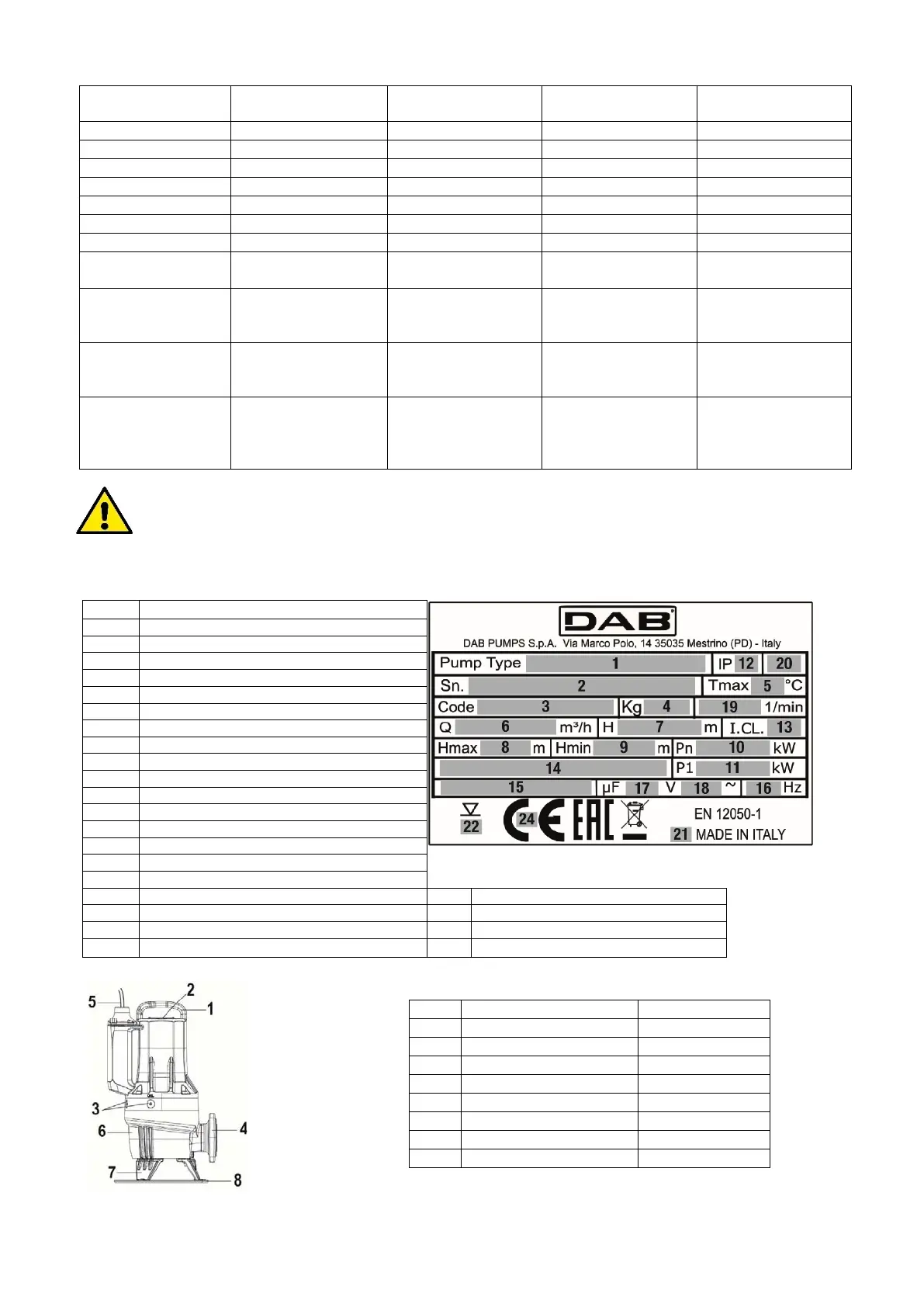

Slika 1Natpisna pločica
1
Određivanje crpke
2
Serijski broj
3
Šifra modela
4
Težina (s kabelom od 10m)
5
Max. temperatura liquido (16)
6
Opseg kapaciteta
7
Opseg prevalentnosti
8
Maksimalna visina dizanja
9
Min prevalentnost
10
Nominalna snaga na vratilu
11
Nazivna ulazna snaga
12
Klasa zaštite prema IEC
13
Klasa izolacije
14
Nazivni napon
15
Nazivna struja
16
Frekvencija
17
Kapacitet kondenzatora (ne primjenjuje se)
21
Zemlja proizvodnje
18
Broj fa
22
Maksimalna dubina ugradnje
19
Nazivna brzina
23
Označavanje Ex /Znakovi kvalitete
20
Radna razina
24
CE oznaka
2.1 Crtež proizvoda
Poz.
Opis
Materijal
1
Nosač za podizanje
GJL200
2
Natpisna pločica
Čelil AISI 304
3
Vijci za ulje
OT58 NICKEL
4
Ispusna prirubnica
GJL200
5
Utikač kabela
H07RN8-F
6
Kućište crpke
GJL200
7
Noge podupirača
GJL200
8
Potporne ploče
PP
Slika2 FX RANGEcrpka
