ČESKY
139
OBSAH
1. BEZPEČNOSTNÍ POKYNY ...........................................................................................................................................................139
VYSVĚTLIVKY ..............................................................................................................................................................................139
2. VŠEOBECNÝ POPIS .....................................................................................................................................................................139
TECHNICKÉ PARAMETRY ..........................................................................................................................................................140
2.1 Výkres výrobku ...................................................................................................................................................................141
2.2 Provozní podmínky ............................................................................................................................................................141
3. DODÁVKA A MANIPULACE .........................................................................................................................................................141
3.1 Přeprava .............................................................................................................................................................................141
3.2 Skladování .........................................................................................................................................................................141
4. INFORMACE O VÝROBCÍCH S OZNAČENÍM EX ........................................................................................................................141
5. INSTALACE ...................................................................................................................................................................................142
5.1 Hladinové spínače ..............................................................................................................................................................142
5.2 Instalace s příslušenstvím ..................................................................................................................................................143
6. ELEKTRICKÁ PŘÍPOJKA .............................................................................................................................................................143
6.1 Schémata zapojení ............................................................................................................................................................143
6.2 Termospínač ......................................................................................................................................................................143
7. SPUŠTĚNÍ ......................................................................................................................................................................................143
7.1 Všeobecný postup spouštění .............................................................................................................................................144
7.2 Směr otáčení (v případě třífázových čerpadel) ..................................................................................................................144
8. ÚDRŽBA A SERVIS .......................................................................................................................................................................144
8.1 Řádná údržba .....................................................................................................................................................................145
8.2 Mimořádná údržba .............................................................................................................................................................146
8.3 Znečištěná čerpadla ...........................................................................................................................................................146
9. PORUCHY A JEJICH ODSTRAŇOVÁNÍ ......................................................................................................................................146
1. BEZPEČNOSTNÍ POKYNY
VYSVĚTLIVKY

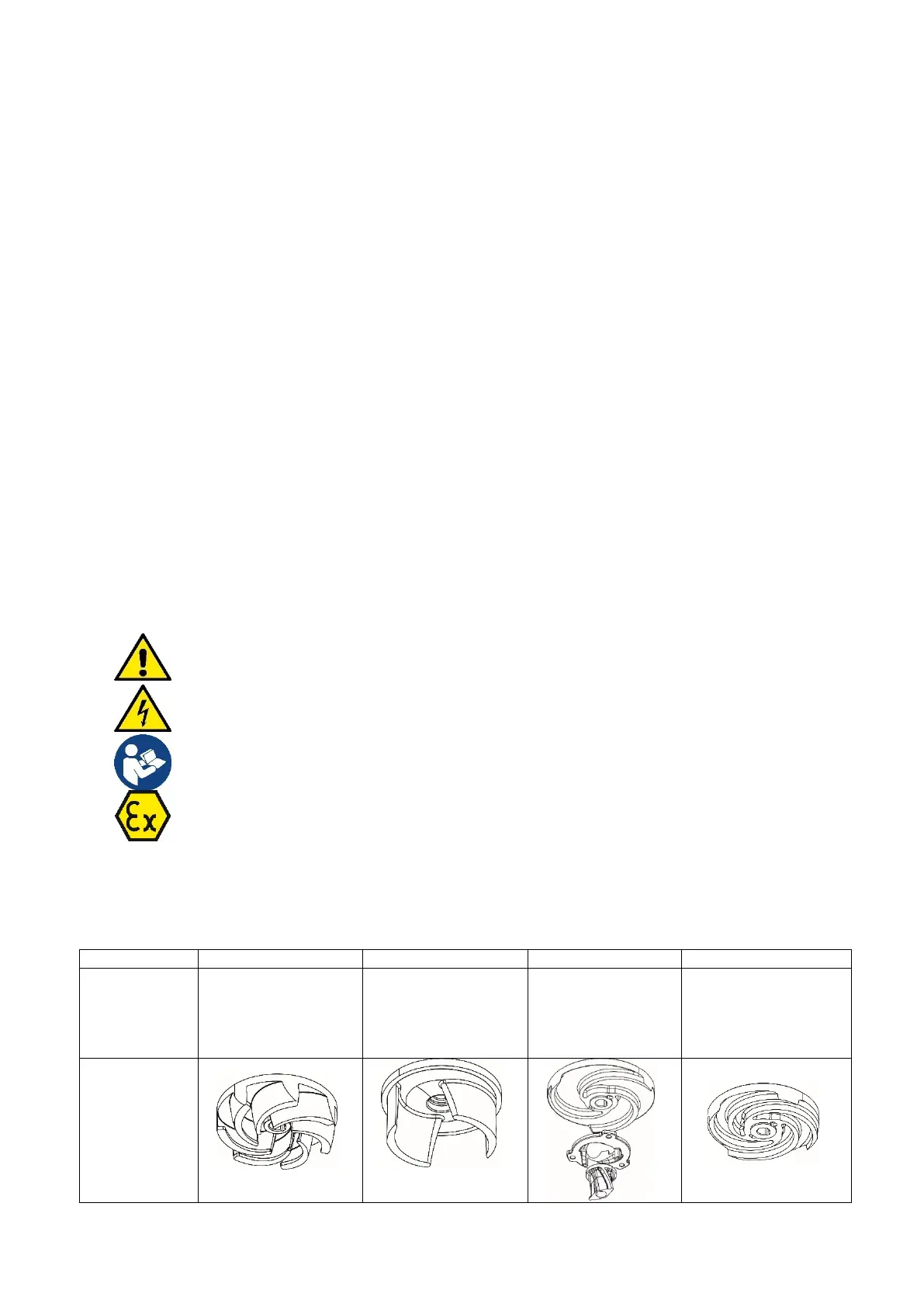

V textu byly použity následující symboly:
Stav obecného nebezpečí.
Při nedodržení předpisů vyplývajících z tohoto symbolu může dojít k úra-zu nebo poškození věcí.
Stav rizika elektrického šoku.
Při nedodržení předpisů vyplývajících z tohoto symbolu může dojít ke stavu závažného ohrožení osob.
Poznámky
Tyto pokyny musí být při provozování čerpadel vnevýbušném provedení respektovány.
2. VŠEOBECNÝ POPIS
Tento návod obsahuje pokyny k naistalování, funkční činnost a údržbu ponorných čerpadel série FX RANGE. Tato čerpadla jsou
vybavená elektrickými motory o výkonu v rozmezí od 0.75 do 11 kW.
Tato čerpadla série FX RANGE jsou navržená a vhodná pro odčerpávání kalů z domácností, průmyslu a k čerpání odpadních vod,
kompatibilních s materiály a konstrukcí čerpadel. Čerpadla mohou být instalována na systému s automatickou spojkou nebo volně stojící
na spodku nádrže. Provozní návod rovněž obsahuje specifické instrukce pro čerpadla do prostředí s nebezpečím výbuchu.
FEKA FXV
FEKA FXC
GRINDER FX
DRENAG FX
Název
Ponorná kalová čerpadla
s jednolopatkovým
oběžným kolem
s volným průchodem
nečistot
Ponorná kalová čerpadla
s vírovým oběžným
kolem a kotoučem proti
zaseknutí
Ponorná kalová
čerpadla s vírovým
oběžným kolem
a s řezákem
umístěným na sání
Ponorná kalová čerpadla
s vírovým oběžným
kolem a řezacím
kotoučem z gumy odolné
vůči abrazi
a
b
d
c
