DAB FX Series User Manual

FRANÇAIS
20
Passage libre par la
roue
50mm (FEKA FXV 20)
65mm (FEKA FXV 25)
50mm - 10 mm
Normes
EN 12050-1
X
X
X
EN 12050-2
X
Type de liquide
Eaux claires
X
X
X
Eaux souterraines
X
X
X
Eaux de pluie
X
X
Eaux claires avec du
sable
X X X
Eaux usées grises sans
corps solides de grande
taille ni fibres longues
X X X
Eaux usées grises avec
des corps solides de
dimensions contenues
et sans fibres longues.
X X X
Eaux usées noires non
traitées (avec corps
solides et fibres
longues)
X X
CARACTÉRISTIQUES TECHNIQUES
Consulter le mode d’emploi et la plaque d’identification afin de vérifier les données techniques suivantes:
-
Alimentation Électrique.
-
Caractéristiques Constructives.
-
Prestations Hydrauliques.
-
Conditions D’exercice.
-
Liquides pompés.
Pos.
Description

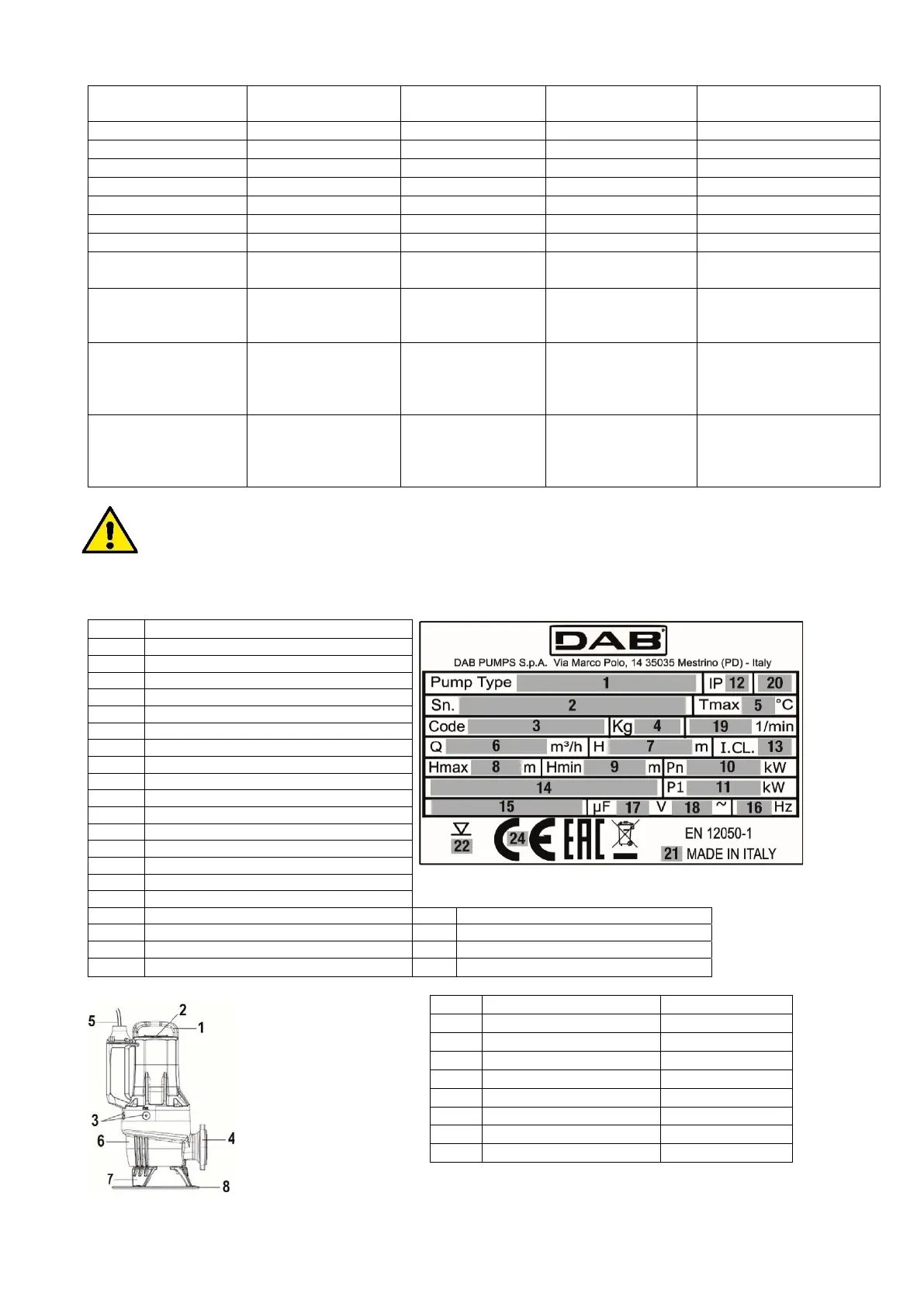

Fig. 1 Plaque signalétique
1
Désignation Pompe
2
Numéro de série
3
Code modèle
4
Poids (avec un câble de 10m)
5
Température maxi du liquide
6
Plage de portée
7
Plage de prévalence
8
Hmt maxi
9
Min prévalence
10
Puissance nominale à l’arbre
11
Puissance d'entrée nominale
12
Indice de protection CEI
13
Classe d'isolation
14
Tension nominale
15
Intensité nominale,
16
Fréquence
17
Capacité condensateur (non applicable)
21
Pays de production
18
Nombre de phases
22
Hauteur sous plan de pose maxi
19
Vitesse nominale
23
Marquage Ex/Marques de qualité
20
Niveau de service
24
Marquage CE
2.1 Schéma du produit
Pos.
Description
Matériau
1
Poignée de levage
GJL200
2
Plaque signalétique
Acier AISI 304
3
Bouchons d'huile
OT58 NICKEL
4
Bride de refoulement
GJL200
5
Prise
H07RN8-F
6
Corps de pompe
GJL200
7
Pieds d'appui
GJL200
8
Disque d’appui
PP
Fig. 2 Pompe FX RANGE
