13
S-302
● DSW-S302
1. Rearpanel
(1) 底面側から 101 のねじ 10 本をはずします。
(2) Rearpanelをはずします。
2. SHIELDCOVER
(1) 側面側から 103 のねじ 8 本をはずします。
(2) マイナスドライバーでシールドカバーを持ち上げては
ずします。このとき、メインブラケットのつめを変形
させないように注意してください。

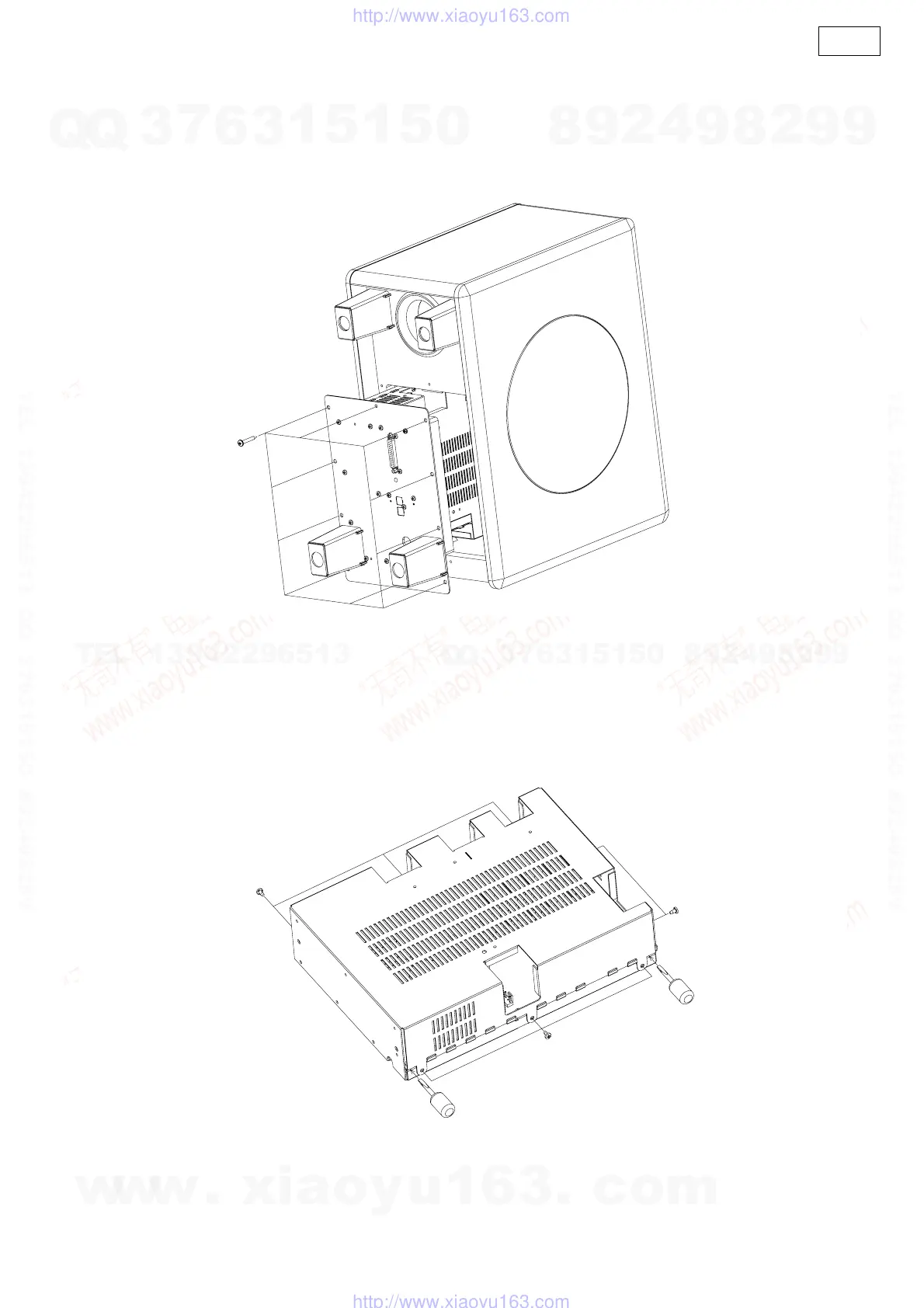

● DSW-S302
1. Rear panel
(1) Remove 10 screws 101 on the bottom side.
(2) Detach the Rear panel.
2. SHIELD COVER
(1) Remove 8 screws 103 on the Side.
(2) Lift the shield cover using a flat-headed screwdriver and
remove it. When doing this, be careful not to deform the
main bracket's hook.
101
103
103
103
