S-302
各部のはずしかた
（組み立てるときは、逆の順序でおこなってください。）

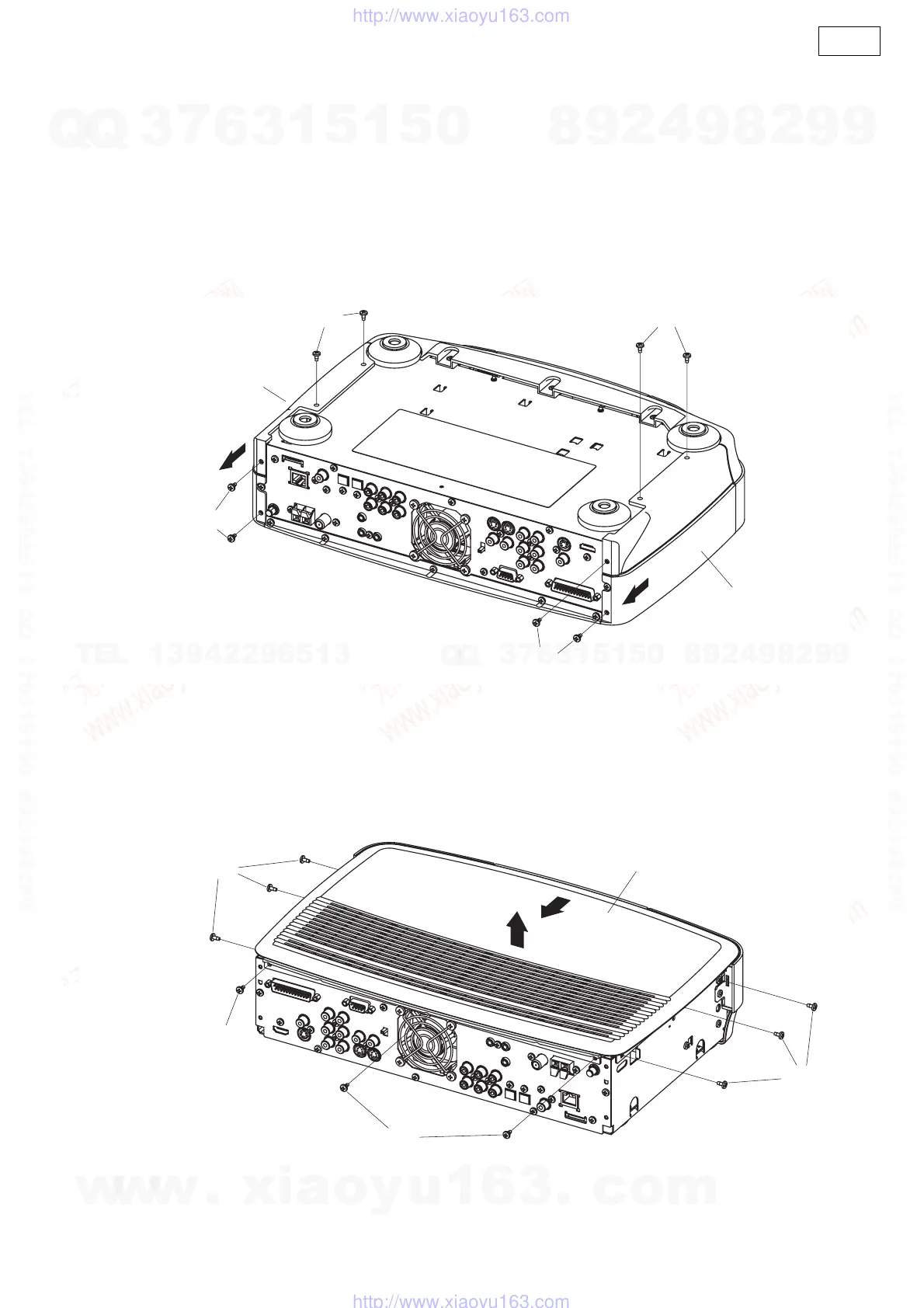

● ADV-S302
1. Sidepanel
(1) 背面側から 104 のねじ 4 本と底面側から 104 のねじ 4
本をはずします。
(2) Sidepanelをはずします。
2. Topcover
(1) 背面側から 104 のねじ 3 本と側面側から 105 のねじ 6
本をはずします。
(2) Topcover をはずします。
DISASSEMBLY
(Follow the procedure below in reverse order when reassem-
bling.)
● ADV-S302
1. Side panel
(1) Remove 4 screws 104 on the rear side and 4 screws 104
on the bottom side.
(2) Detach the Side panel.
2. Top cover
(1) Remove 3 screws 104 on the rear side and 6 screws 105
on the both sides.
(2) Detach the Top cover.
104
104
104
104
Side panel
Side panel
104
104
105
105
Top cover
