6
S-302

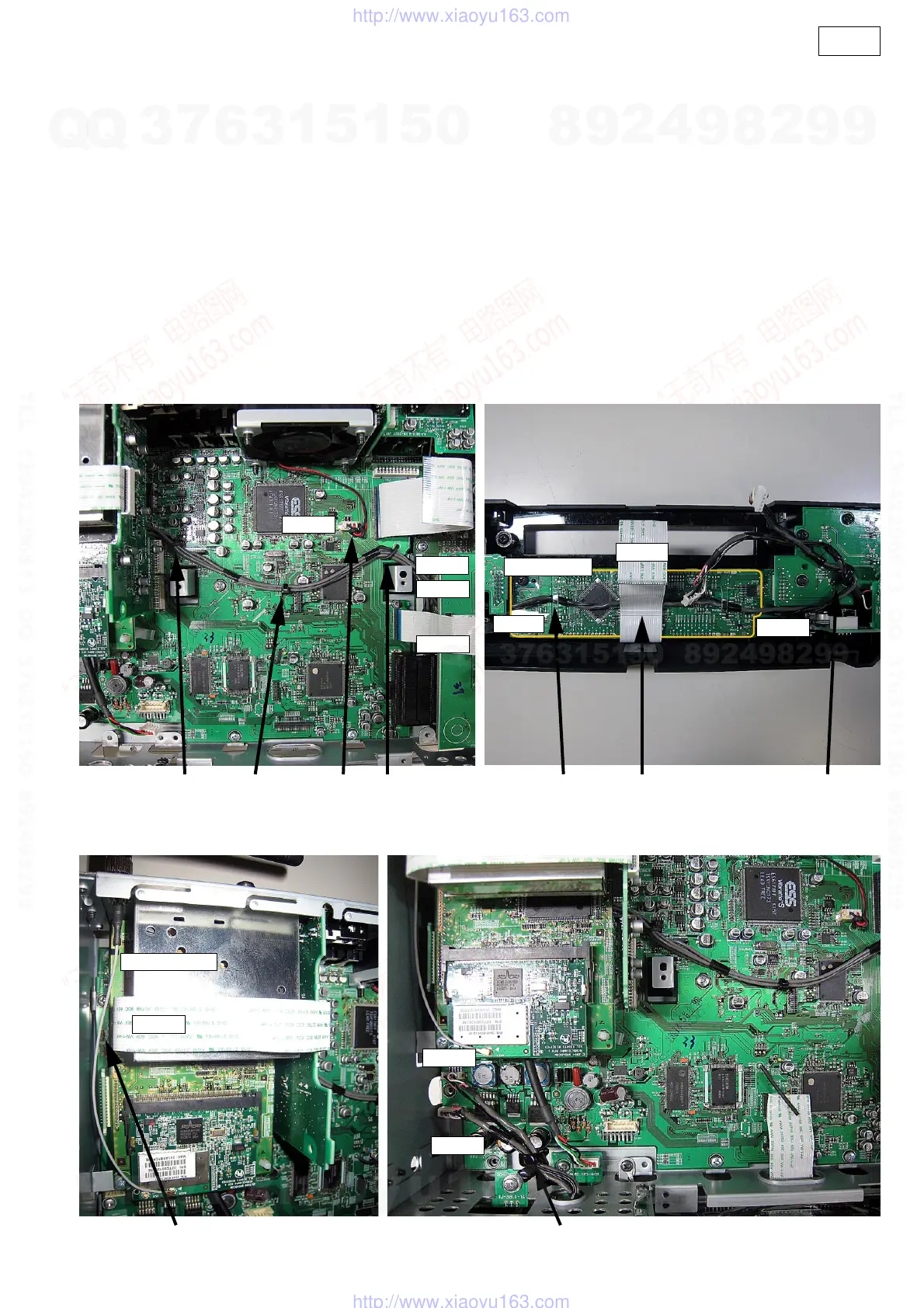

ワイヤー整形図
調整や部品の交換等により、ワイヤー類の結束をはずしたり移
動させた場合には、それらの作業が完了した時点でワイヤーの
整形をおこなってください。正しく整形されてないとノイズ発
生の原因となることがあります。
1. ADV-S302
① CX031 3P コネクターコードをスタイルピンで基板に固定
する。
② CY033 3P コネクターコードとCY0727P コネクターコー
ドをスタイルピンとクランプバンドで基板に固定する。
③CY211 のFFCをProtectSheetに通す。
④ CW052 5P コネクターコードを ProtectSheet に通す。
⑤ CW051 5P コネクターコードとCW0525P コネクターコー
ドをコードホルダーで基板に固定する。
⑥ AnntenaCableは CX154の FFC の横を通す。
⑦ CW051 5P コネクターコードとCW0525P コネクターコー
ドをコードホルダーで固定する。
WIRE ARRANGEMENT
If wire bundles are untied or moved to perform adjustment or
parts replacement etc., be sure to rearrange them neatly as
they were originally bundled or placed afterward.
Otherwise, incorrect arrangement can be a cause of noise
generation.
1. ADV-S302
① Fasten the CX31 3P connector cord to the circuit board with
a style pin.
② Fasten the CX33 3P connector cord and CY072 7P connec-
tor cord to the circuit board with a style pin and clamp band.
③ Pass the CY211 FFC through the protect sheet.
④ Pass the CW052 5P connector cord through the protect
sheet.
⑤ Fasten the CW051 5P connector cord and CW052 5P
connector cord to the circuit board with a cord holder.
⑥ Pass the antenna cable next to the CX154 FFC.
⑦ Fasten the CW051 5P connector cord and CW052 5P
connector cord with a cord holder.
CX031
CY072
CY033
CX171
Protect Sheet
CW051
CY211
CW052
①⑤④③②② ②
CW052
CW051
Anntena Cable
CX154
⑦⑥
