Suomi
64 Käyttöohje Anestesiakaasujen vastaanottojärjestelmä AGS
Huoltotermien määritelmät
Tarkastus
.
Kunnossapito

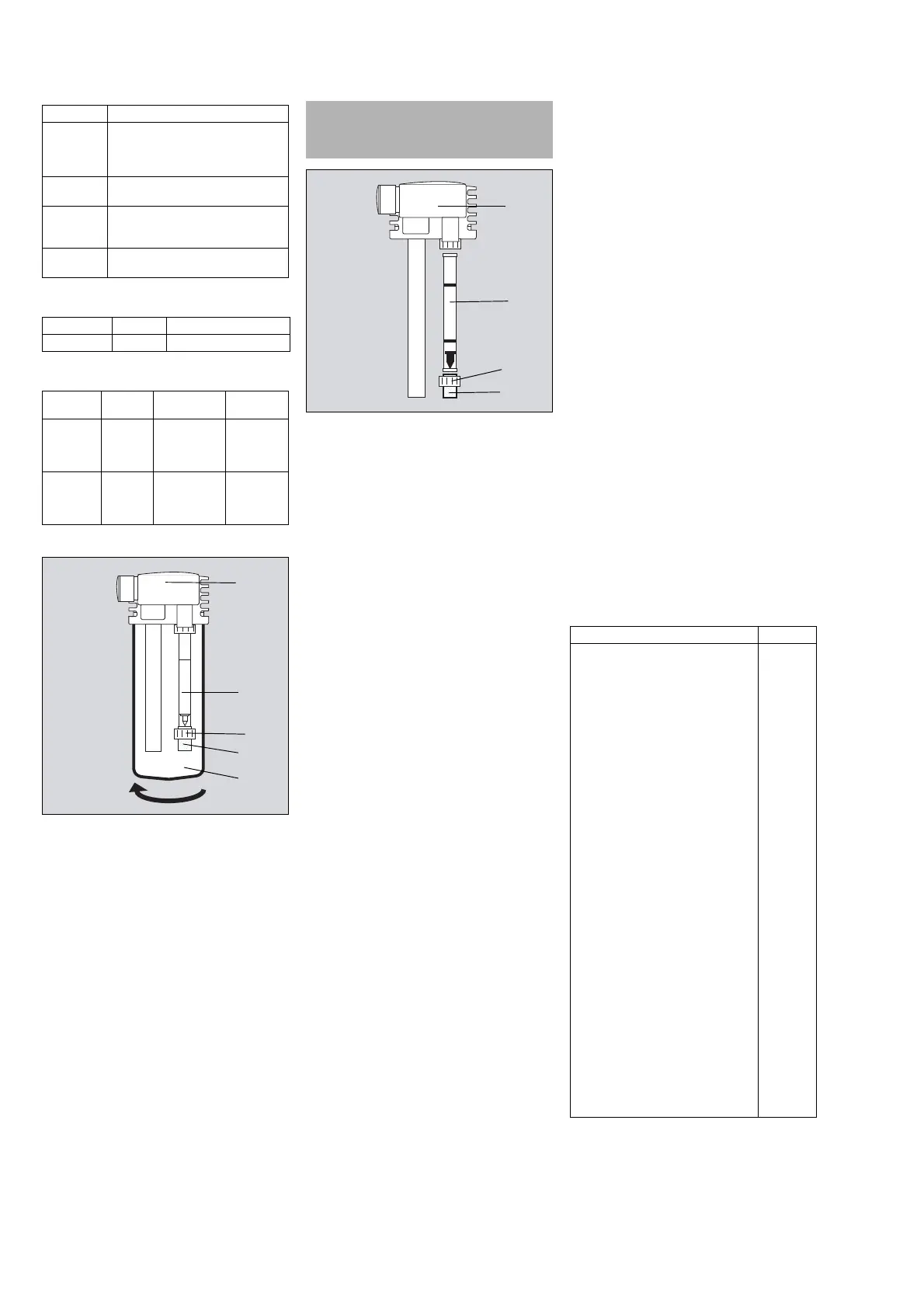

Hiukkassuodattimen vaihto
1 Kierrä puskurisäiliötä (E) 45° vasemmalle ja
irrota se.
2 Avaa alempi kiinnitysmutteri (C) ja irrota
tukkeutunut hiukkassuodatin (D) virtausputkesta
(B).
3 Aseta uusi hiukkassuodatin (D) paikalleen ja
kiristä kiinnitysmutteri (C).
4 Aseta puskurisäiliö (E) takaisin paikalleen ja
kierrä säiliötä myötäpäivään, kunnes se
napsahtaa paikalleen.
Virtausputken vaihto
1 Kierrä puskurisäiliötä 45° vasemmalle ja irrota
se.
2 Kierrä viallinen virtausputki (B) irti AGS:n
pääyksiköstä (A).
3 Irrota hiukkassuodatin (D) ja kiinnitysmutteri (C)
ja kierrä ne paikalleen uuteen virtausputkeen
(B).
4 Kierrä uusi virtausputki paikalleen (B).
5 Aseta puskurisäiliö takaisin paikalleen ja kierrä
säiliötä myötäpäivään, kunnes se napsahtaa
paikalleen.
Korjaus
Dräger suosittelee, että kaikki korjaustyöt annetaan
DrägerServicen tehtäviksi ja että niissä käytetään
vain alkuperäisiä Dräger-varaosia.
Hävittäminen
Tämä tuote on hävitettävä kansallisten määräysten
mukaisesti.
Hävitä käytetty hiukkassuodatin tavallisena
kotitalousjätteenä.
Tekniset tiedot
Tilausluettelo
Käsite Määritelmä
Huolto Kaikki toimenpiteet (tarkastus, kun-
nossapito, korjaus), joilla ylläpide-
tään tuotteen kuntoa tai palautetaan
sen toiminnallisuus
Tarkastus Toimenpiteet, joilla selvitetään ja ar-
vioidaan tuotteen senhetkinen kunto
Kunnossa-
pito
Säännölliset, määrätyt toimenpiteet,
joilla ylläpidetään tuotteen toiminnal-
lisuus
Korjaus Toimenpiteet, joilla palautetaan tuot-
teen toiminnallisuus vian jälkeen
Toimenpide Aikaväli Vastuutaho
Tarkastus vuosittain Huoltohenkilöstö
Kompo-
nentti
Aikaväli Toimenpide Vastuut-
aho
Hiukkas-
suodatin
Vaihdet-
tava jos
tukkeutu-
nut
Vaihda Käyttäjät
Virtausput-
ki
Vaihdet-
tava jos
uimuri ju-
miutunut
Vaihda Käyttäjät
010
HUOMIO
Loukkaantumisvaara
Aseta virtausputki paikalleen siten, että uimurin
kartiomainen pääty osoittaa alaspäin.
011
Ympäristöolosuhteet
Käytön aikana
Lämpötila 10 ... 40 °C
(50 ... 104 °F)
Ilmanpaine 700 ... 1060 hPa
(10,15 ... 15,35 psi)
Suht. kosteus 0 ... 98 %, kondensoitu-
maton
Varastoinnin aikana
Lämpötila –20 ... 60 °C
(–4 ... 140 °F)
Ilmanpaine 500 ... 1100 hPa
(7,25 ... 15,95 psi)
Suht. kosteus 0 ... 98 %,
kondensoitumaton
Suorituskykytiedot
Vaikutus anestesialaitteeseen/ventilaattoriin:
Uloshengityspaineen
lisäys
<0,5 mbar virtauksella
30 L/min
(0,0072 psi virtauksella
30 L/min)
<3,5 mbar virtauksella
75 L/min (0,05 psi vir-
tauksella 75 L/min)
Luotu alipaine <0,01 mbar
(<0,00014 psi)
Muodostuva virtaus <50 mL/min
Ympäristövaikutukset:
Kaasuhävikki, riip-
puu tuorekaasuvir-
tauksesta ja venti-
lointiparametreista
<25 mL/min (tyypillinen)
Maks. tuorekaasuvir-
taus ympäristökontami-
naation ehkäisemiseksi
30 L/min
Toimintaa koskevat
tiedot
Poistovirtauksen toimin-
taväli
30 ... 50 L/min
Hiukkassuodattimen
huokosen leveys
0,1 mm (0,04 in)
Hiukkassuodattimen
vastus
5 mbar virtauksella
50 L/min
(0,072 psi virtauksella
50 L/min)
Mitat
(L x K x S)
120 mm x 350 mm x
200 mm
(4,72 in x 13,78 in x
7,87 in)
Paino, ilman letkuja n. 970 g (n. 2,15 lb)
Euroopassa sovelletta-
va lääkinnällisten laittei-
den luokittelu
Luokka I
UMDNS-koodi
Universal Medical De-
vice Nomenclature Sys-
tem – lääkinnällisten lait-
teiden nimikkeistö
10-142
Lääkinnällinen laite on standardin ISO 80601-2-13
mukainen.
Nimike Tilausnro
AGS-vastaanottojärjestelmä M33300
AGS:n pääyksikkö MX08627
O-rengas MX08037
Suojus MX08036
Virtausputki M33293
Hiukkassuodatin M33294
Puskurisäiliö M33292
F-liitin näytekaasun paluuletkuun M33149
Kierrekansi M33291
Varusteet
AGS-ejektori M36175
NA-tulppa, 45° G60440
AGSS-tulppa G60495
AGSS-tulppa G60580
AGS-siirtoletku 0,5 m (19,7 in) M35016
AGS-siirtoletku 0,75 m (29,5 in) M33955
AGS-siirtoletku 1 m (39,4 in) M33295
AGS-siirtoletku 1,5 m (59 in) M33296
AGS-poistoletku 0,5 m (19,7 in) M35015
AGS-poistoletku 1,5 m (59 in) M33297
AGS-poistoletku 3 m (118 in) M33298
AGS-poistoletku 5 m (196 in) M33299
AGS-poistoletku 0,9 m (35,4 in) M36746
AGS-letkuadapteri (vain Japani/Aust-
ralia)
M36048
AGS-adapteri ventilaattoreihin 8413433
AGS-adapteri hengitysjärjestelmään M29430
AGS-kiskokiinnikesarja M32967
Ympäristöolosuhteet
