34008236ES/AC - Page 10
2. Instalación
2.4 Puertos de comunicación

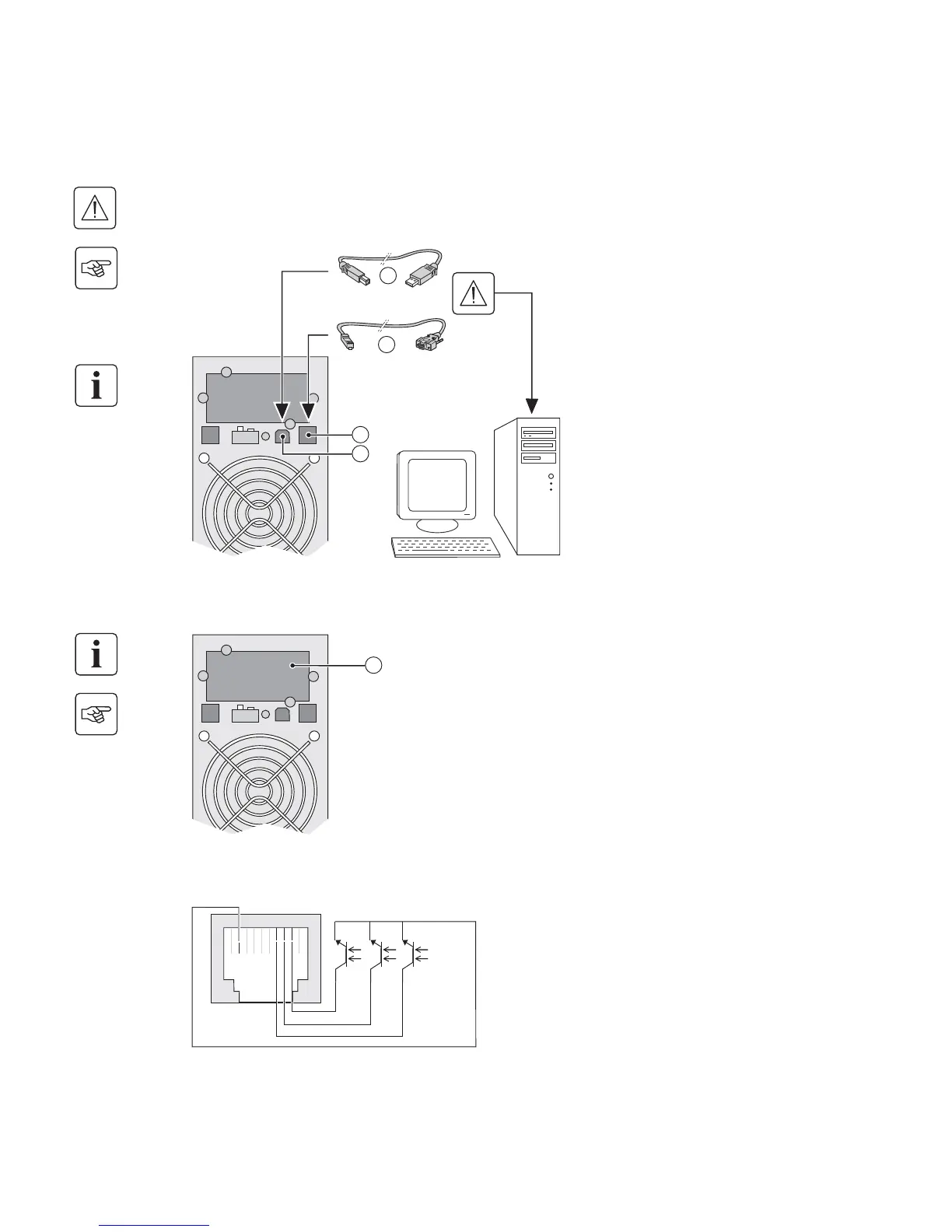

Conexión del puerto de comunicación RS232 o USB (facultativo)
Instalación de las tarjetas de comunicación (opcional, estándar para las versiones Netpack)
Características del puerto de comunicación por contactos (opcional)
El puerto de comunicación RS232 y el puerto de comunicación USB no pueden funcionar de forma simultánea.
1 – Conectar el cable de comunicación RS
232 (33) o USB (34) al puerto serie o USB
del equipo informático.
2 – Conectar la otra extremidad del cable
de comunicación (33) o (34) al puerto de
comunicación USB (1) o RS232 (2) del SAI.
El SAI ya podrá dialogar con un software
de administración, de personalización o
de seguridad EATON.
Emplazamiento, de acceso
restringido, de la tarjeta de
comunicación.
No será necesario parar el SAI para
instalar la tarjeta de comunicación:
1 – Quitar la placa protectora (4) del SAI
fijada con tornillos.
2 – Insertar la tarjeta de comunicación en
el emplazamiento previsto.
3 – Fijar la placa protectora de la tarjeta
con los tornillos.
◗ Patillas 1, 3, 4, 5, 6, 10: no utilizadas
◗ Patilla 2: común usuario
◗ Patilla 7: batería baja
◗ Patilla 8: funcionamiento con batería
◗ Patilla 9: SAI en marcha, equipos
alimentados
n.a.: contacto normalmente abierto.
Cuando una información está activa, el contacto entre la patilla común 4 y la patilla de la información
correspondiente está cerrado.
Características de los contactos (optoacopladores)
◗ Tensión: 48 V DC máx
◗ Corriente: 25 mA máx.
◗ Potencia: 1.2 W
