2. Aufstellung und Installation
2.5 USV-Anschluss mit optionalem FlexPDU-Installationsverteiler (Power Distribution
Unit)
2.6 USV-Anschluss mit optionalem HotSwap-MBP-Modul
Das HotSwap-MBP-Modul ermöglicht die Wartung und ggf. den Austausch der USV, ohne die Spannungsversorgung
der angeschlossenen Verbraucher unterbrechen zu müssen (HotSwap-Funktion).

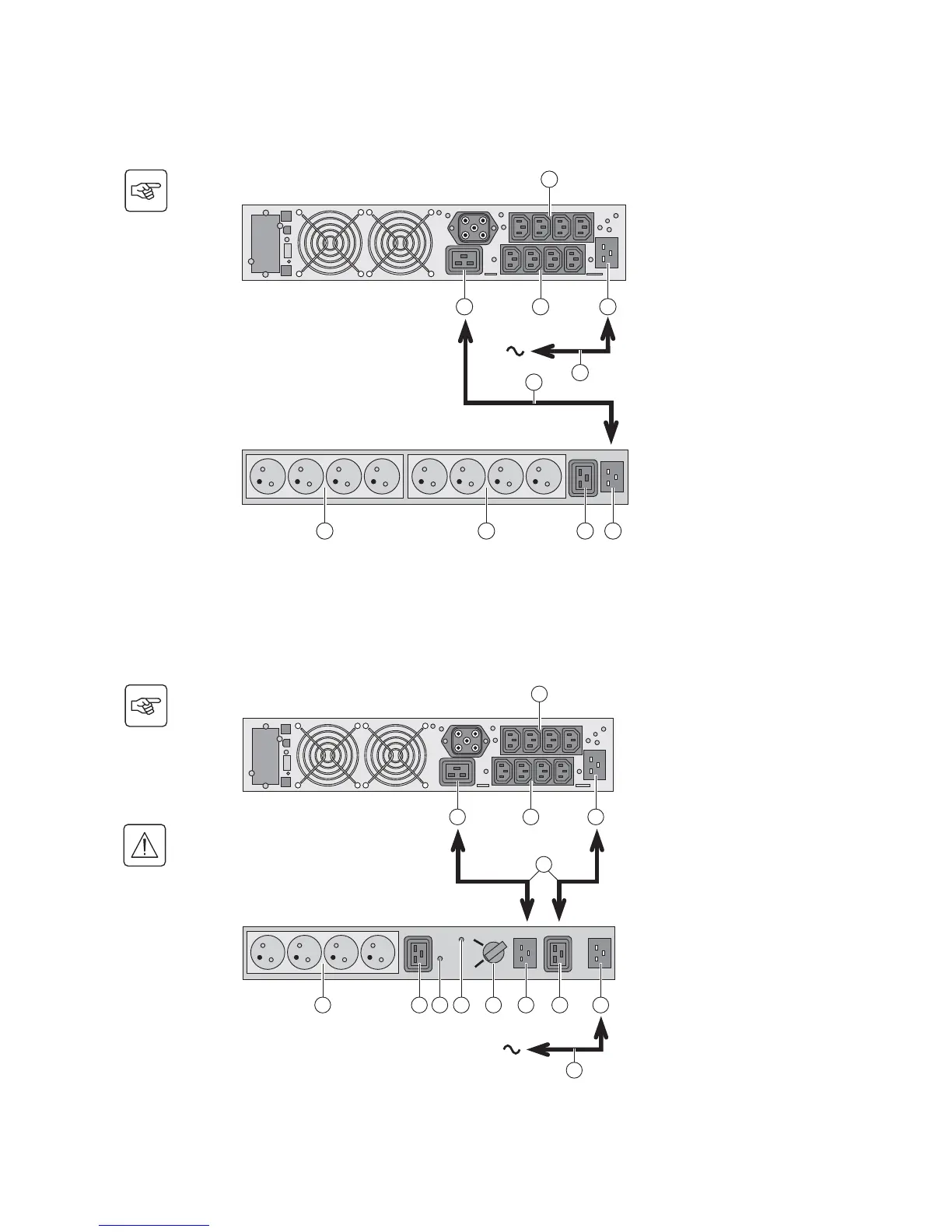

1 - Evolution S 2500 / S 3000:
Eingangssteckdose (10) der USV über das
mitgelieferte Netzkabel (31) mit dem
Versorgungsnetz verbinden.
Evolution S 1250 / S 1750 / 2000:
Netzkabel des zu schützenden Gerätes
verwenden.
2 - Evolution S 2500 / S 3000:
Eingangssteckdose (48) des FlexPDU-
Moduls über das mitgelieferte Kabel (41)
mit der Ausgangssteckdose (7) der USV
verbinden.
Evolution S 1250 / S 1750 / 2000:
Eingangssteckdose (48) des FlexPDU-
Moduls mit einer der
Ausgangssteckdosen (9) der USV
verbinden.Das Kabel und die genannten
Steckdosen sind rot gekennzeichnet.
3 - Verbraucher an die Steckdosen (45),
(46) und (47) des FlexPDU-Moduls
anschließen. Die Steckdosen entsprechen
je nach Ausführung des FlexPDU-Moduls
unterschiedlichen Normen.
4 - Kabel mit Hilfe der
Steckdosenabdeckungen sichern.
1 - Eingangssteckdose (56) des HotSwap-
MBP-Moduls über das mitgelieferte
Netzkabel (31) mit dem Versorgungsnetz
verbinden.
2 - Eingangssteckdose (10) der USV über
das mitgelieferte Kabel (44) mit der
Steckdose "UPS Input" (55) des HotSwap-
MBP-Moduls verbinden. Diese Kabel und
Steckdosen sind blau gekennzeichnet.
3 - Evolution S 2500 / S 3000:
Ausgangssteckdose (7) der USV über das
mitgelieferte Kabel (44) mit der Steckdose
"UPS Output" (54) des HotSwap-MBP-
Moduls verbinden.
Evolution S 1250 / S 1750 / 2000: Eine der
Ausgangssteckdosen
(9) d
er USV mit der
Steckdose "UPS Output" (54) des
HotSwap-MBP-Moduls verbinden.Diese
Kabel und Steckdosen sind rot
gekennzeichnet.
4 - Verbraucher an die
Ausgangssteckdosen (49) und (50) des
HotSwap-MBP-Moduls anschließen. Die
Steckdosen entsprechen je nach
Ausführung des HotSwap-MBP-Moduls
unterschiedlichen Normen.
Achtung: Verbraucher nicht an die
Ausgangssteckdosen (8) und (9) der USV
anschließen, da sonst bei Betätigung des
Schalters (53) des HotSwap-MBP-Moduls
die Versorgung der angeschlossenen
Geräte unterbrochen wird.
7
8
9 10
48474645
FlexPDU
41
31
Evolution S 2500 / S 3000
7
8
9 10
By-pass
Normal
UPS ON - OK to switch
BY PASS SWITCH
56
5549
HotSwap MBP
50
545351 52
44
31
Evolution S 2500 / S 3000
