2. Installation

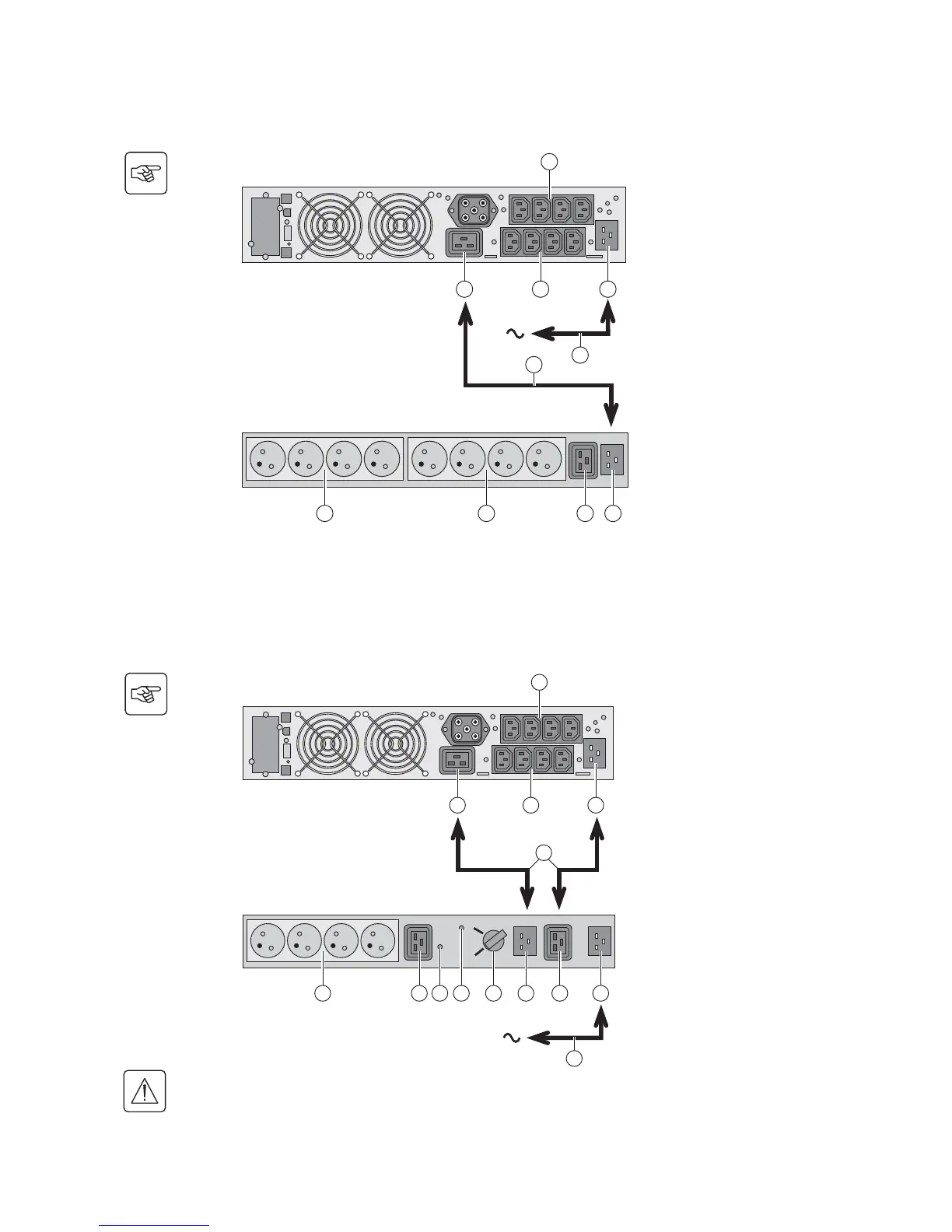

2.5 Raccordements avec un module FlexPDU (Power Distribution Unit) (Option)
2.6 Raccordements avec un module HotSwap MBP (Option)
Le rôle du module HotSwap MBP est de permettre la maintenance et éventuellement le remplacement de l’ASI sans
affecter l’alimentation électrique des équipements connectés (fonction HotSwap).
1 - Evolution S 2500 / S 3000 : relier la
prise d’entrée (10) de l’ASI au réseau
électrique à l’aide du cordon (31) fourni.
Evolution S 1250 / S 1750 / 2000 : utiliser
le cordon d’alimentation de l’équipement
à protéger.
2 - Evolution S 2500 / S 3000 : relier la
prise d’entrée réseau électrique du
module FlexPDU (48) à la prise de sortie
(7) de l’ASI à l’aide du cordon (41) fourni.
Evolution S 1250 / S 1750 / 2000 : relier la
prise d’entrée réseau électrique du
module FlexPDU (48) à une des prises (9)
de sortie.
Ce câble et ces prises sont repérés en
rouge.
3 - Connecter les équipements sur les
prises (45), (46) et (47) du module
FlexPDU. Ces prises sont de type différent
selon la version du module FlexPDU.
4 - Verrouiller les câbles en position avec
les brides métalliques des prises.
1 - Relier la prise d’entrée (56) du module
HotSwap MBP au réseau électrique à
l’aide du cordon (31) fourni.
2 - Relier la prise d’entrée réseau
électrique de l’ASI (10) à la prise "UPS
Input" (55) du module HotSwap MBP, à
l’aide du cordon (44) fourni. Ces câbles et
prises sont repérés en bleu.
3 - Evolution S 2500 / S 3000 : relier la
prise de sortie (7) de l’ASI à la prise "UPS
Output" (54) du module HotSwap MBP, à
l’aide du cordon (44) fourni.
Evolution S 1250 / S 1750 / 2000 : relier
une des prises de sortie (9) de l’ASI à la
prise "UPS Output" (54) du module
HotSwap MBP.
Ces câbles et prises sont repérés en rouge.
4 - Connecter les équipements sur les
prises de sortie (49)
et (
50) du module
HotSwap MBP. Ces prises sont de type
différent selon la version du module
HotSwap MBP.
Attention : ne pas utiliser les prises de
sortie (8) et (9) de l’ASI pour alimenter les
équipements, car dans ce cas la
manoeuvre du commutateur (53) du
module HotSwap MBP provoquera une
coupure d’alimentation sur ces
équipements.
7
8
9 10
48474645
FlexPDU
41
31
Evolution S 2500 / S 3000
7
8
9 10
By-pass
Normal
UPS ON - OK to switch
BY PASS SWITCH
56
5549
HotSwap MBP
50
545351 52
44
31
Evolution S 2500 / S 3000
