Eaton Evolution S 1750 RT 2U User Manual

34008236NL/AC - Page 10
2. Installatie
2.4 Communicatiepoorten
Aansluiten van de RS232- of USB-communicatiepoort (facultatief)
Installatie van de communicatiekaarten (optie, standaard bij Netpack-uitvoeringen)
Eigenschappen van de contactgestuurde communicatiepoort (optie)
De RS232-communicatiepoort en de USB-communicatiepoort kunnen niet tegelijkertijd in werking zijn.

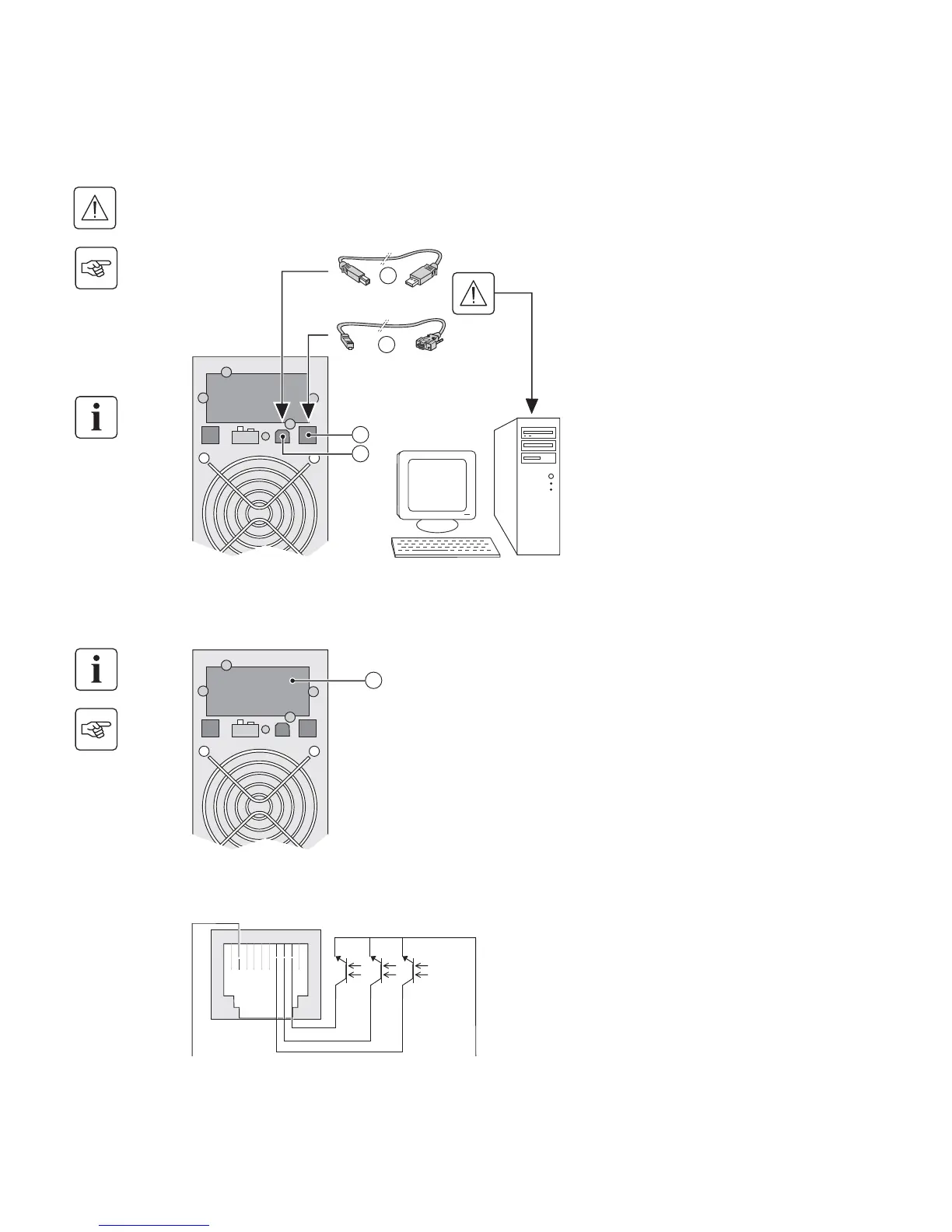

1 – Sluit de RS232-communicatiekabel (33)
of de USB-communicatiekabel (34) aan op
de seriële of USB-poort van de
computerapparatuur.
2 - Sluit het andere eind van de
communicatiekabel (33) of (34) aan op de
USB-communicatiepoort (1) of de RS232-
communicatiepoort (2) van de UPS.
De UPS kan nu communiceren met
besturings-, configuratie- of
beveiligingssoftware van EATON.
Plaats van de
communicatiekaart3.
De UPS hoeft niet te worden uitgeschakeld
om de communicatiekaart te installeren:
1 -Verwijder het beschermplaatje (4) van
de UPS (dit is bevestigd met schroeven).
2 - Plaats de communicatiekaart op de
daarvoor bestemde plaats.
3 – Breng het beschermplaatje weer op zijn
plaats aan en schroef het vast.
◗ Pen 1, 3, 4, 5, 6, 10 : niet in gebruik
◗ Pen 2: gemeenschappelijk gebruiker
◗ Pen 7: accuspanning laag
◗ Pen 8: accubedrijf.
◗ Pen 9: UPS in bedrijf, apparatuur gevoed
n.o. : normaal geopend contact.
Wanneer er een informatiesignaal actief is, wordt het contact tussen gemeenschappelijke pen 4 en de pen van de
desbetreffende informatie gesloten.
Eigenschappen van de contacten (optische koppelelementen)
◗ Spanning: max. 48 V DC
◗ Stroom: max. 25 mA
◗ Vermogen: 1.2 W
34
2
1
33
4
1102 34 5 6
89
7
commu
n.o. n.o. n.o.
