34008236IT/AC - Page 10
2. Installazione
2.4 Porte di comunicazione

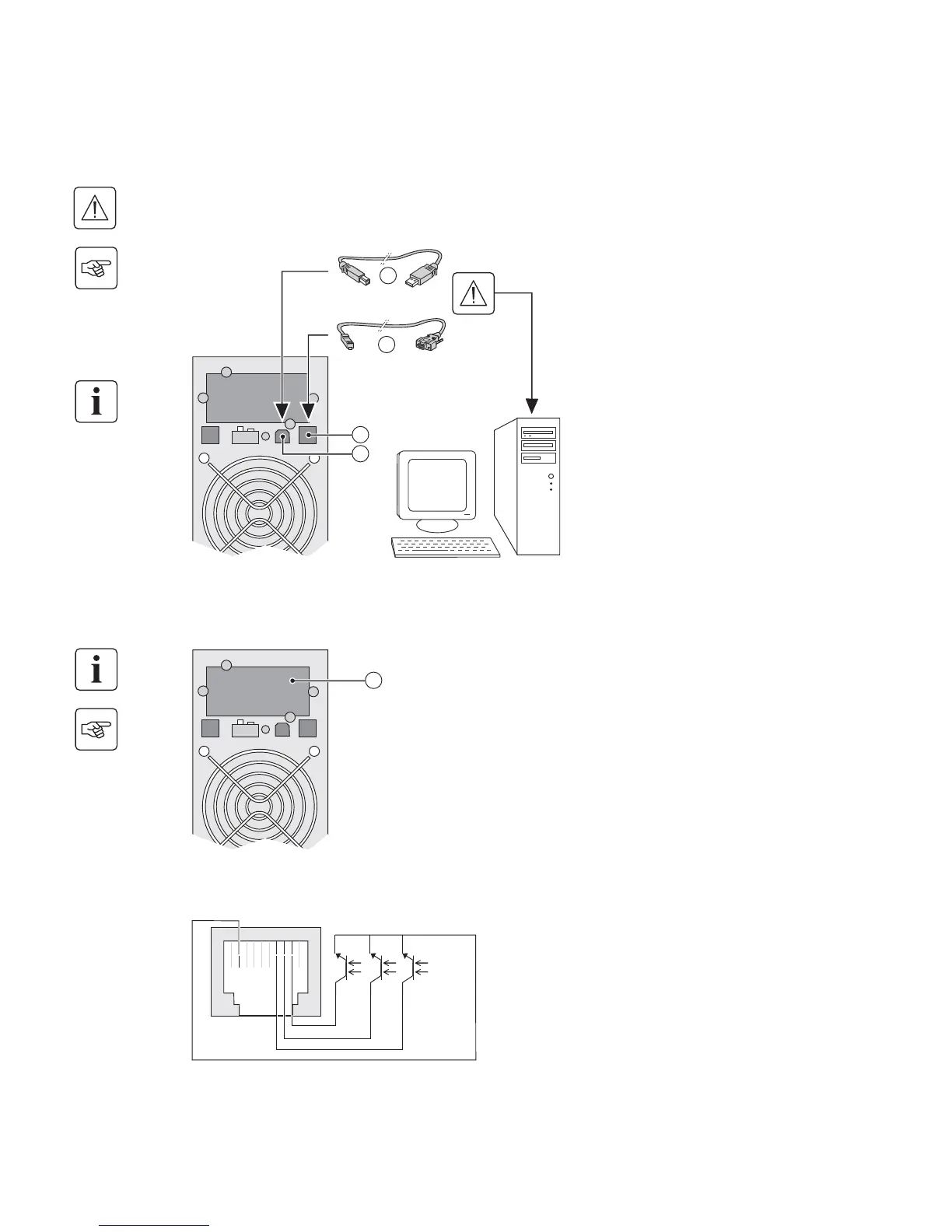

Raccordo della porta di comunicazione RS232 o USB(facoltativa)
Installazione delle schede di comunicazione (opzione, di serie per le versioni Netpack)
Caratteristiche della porta di comunicazione tramite contatti (opzione)
La porta di comunicazione RS232 e la porta di comunicazione USB non possono funzionare contemporaneamente.
1 – Collegare il cavo di comunicazione
RS 232 (33) o USB (34) alla porta seriale o
USB dell’apparecchiatura informatica.
2 – Collegare l’altra estremità del cavo di
comunicazione (33) o (34) alla porta di
comunicazione USB (1) o RS232 (2)
dell’UPS.
L'UPS è ora in grado di dialogare con un
software di amministrazione, di
configurazione o di sicurezza EATON.
Posizione della scheda di
comunicazione (accesso
ristretto).
Non è necessario arrestare il
funzionamento dell’UPS per installare una
scheda di comunicazione:
1 – Rimuovere la piastra di copertura (4)
dell’UPS fissata tramite viti.
2 – Inserire la scheda di comunicazione
all’interno dell’apposito alloggiamento.
3 – Fissare la piastra della scheda con le
apposite viti.
◗ Pin 1, 3, 4, 5, 6, 10: non utilizzati
◗ Pin 2: comune utente
◗ Pin 7: batteria scarsa
◗ Pin 8: ASI in funzione, impianti
alimentati
◗ Pin 9: funzionamento su batteria.
n.a.: contatto normalmente aperto
In presenza di informazione attiva, si chiude il contatto tra il pin comune 4 e il pin dell'informazione corrispondente.
Caratteristiche dei contatti (optoaccoppiatori)
◗ Tensione: 48 V DC max
◗ Corrente: 25 mA max
◗ Potenza: 1,2 W
