Eaton Evolution S 1750 RT 2U User Manual

34008236IT/AC - Page 11
2. Installazione

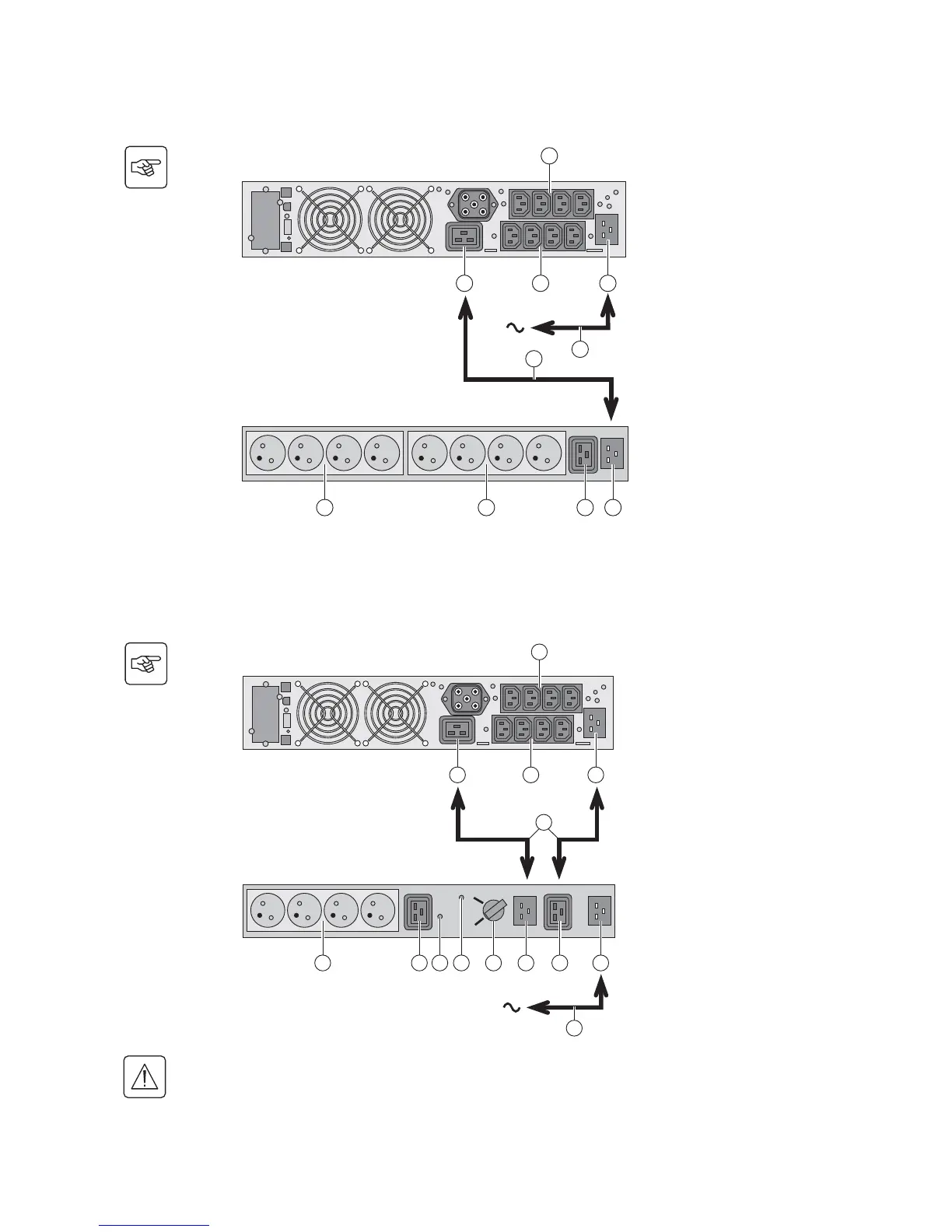

2.5 Raccordi con un modulo FlexPDU (Power Distribution Unit) (Opzione)
2.6 Raccordi con un modulo HotSwap MBP (Opzione)
La funzione del modulo HotSwap MBP è quella di consentire la manutenzione ed eventualmente la sostituzione
dell’UPS senza interferire sull'alimentazione elettrica delle apparecchiature collegate (funzione HotSwap).
1 - Evolution S 2500 / S 3000: collegare la
presa d’entrata (10) dell’UPS alla rete
elettrica mediante il cavo (31) fornito.
Evolution S 1250 / S 1750 / 2000: utilizzare
il cavo di alimentazione dell’impianto da
proteggere.
2 - Evolution S 2500 / S 3000: collegare la
presa d’entrata della rete elettrica del
modulo FlexPDU (48) alla presa di uscita
(7) dell’UPS mediante il cavo (41) fornito.
Evolution S 1250 / S 1750 / 2000: collegare
la presa d’entrata della rete elettrica del
modulo FlexPDU (48) a una delle prese (9)
di uscita.
Questo cavo e queste prese sono
contrassegnati in colore rosso.
3 - Collegare gli impianti alle prese (45),
(46) e (47) del modulo FlexPDU. Queste
prese variano a seconda della versione del
modulo FlexPDU.
4 – Bloccare i cavi in posizione con le
flange metalliche delle prese.
1 - Collegare la presa d’entrata (56) del
modulo HotSwap MBP alla rete elettrica
mediante il cavo (31) fornito.
2 - Collegare la presa d’entrata della rete
elettrica dell’UPS (10) alla presa "UPS
Input" (55) del modulo HotSwap MBP,
mediante il cavo (44) fornito. Questi cavi e
queste prese sono contrassegnati in
colore blu.
3 - Evolution S 2500 / S 3000: collegare la
presa di uscita (7) dell’UPS alla presa "UPS
Output" (54) del modulo HotSwap MBP,
mediante il cavo (44) fornito.
Evolution S 1250 / S 1750 / 2000: collegare
una delle prese di uscita (9) dell’UPS alla
presa "UPS Output" (54) del modulo
HotSwap MBP.
Questi cavi e queste prese sono
co
ntrassegnati in colore rosso.
4 - Collegare gli impianti alle prese di
uscita (49) e (50) del modulo HotSwap
MBP. Queste prese variano a seconda
della versione del modulo HotSwap MBP.
Attenzione: non utilizzare le prese di
uscita (8) e (9) dell’UPS per alimentare gli
impianti, perché in tal caso l’azionamento
del commutatore (53) del modulo
HotSwap MBP provocherebbe una
interruzione dell’alimentazione di tali
impianti.
7
8
9 10
48474645
FlexPDU
41
31
Evolution S 2500 / S 3000
7
8
9 10
By-pass
Normal
UPS ON - OK to switch
BY PASS SWITCH
56
5549
HotSwap MBP
50
545351 52
44
31
Evolution S 2500 / S 3000
