34008236FR/AC - Page 10
2. Installation
2.4 Ports de communication

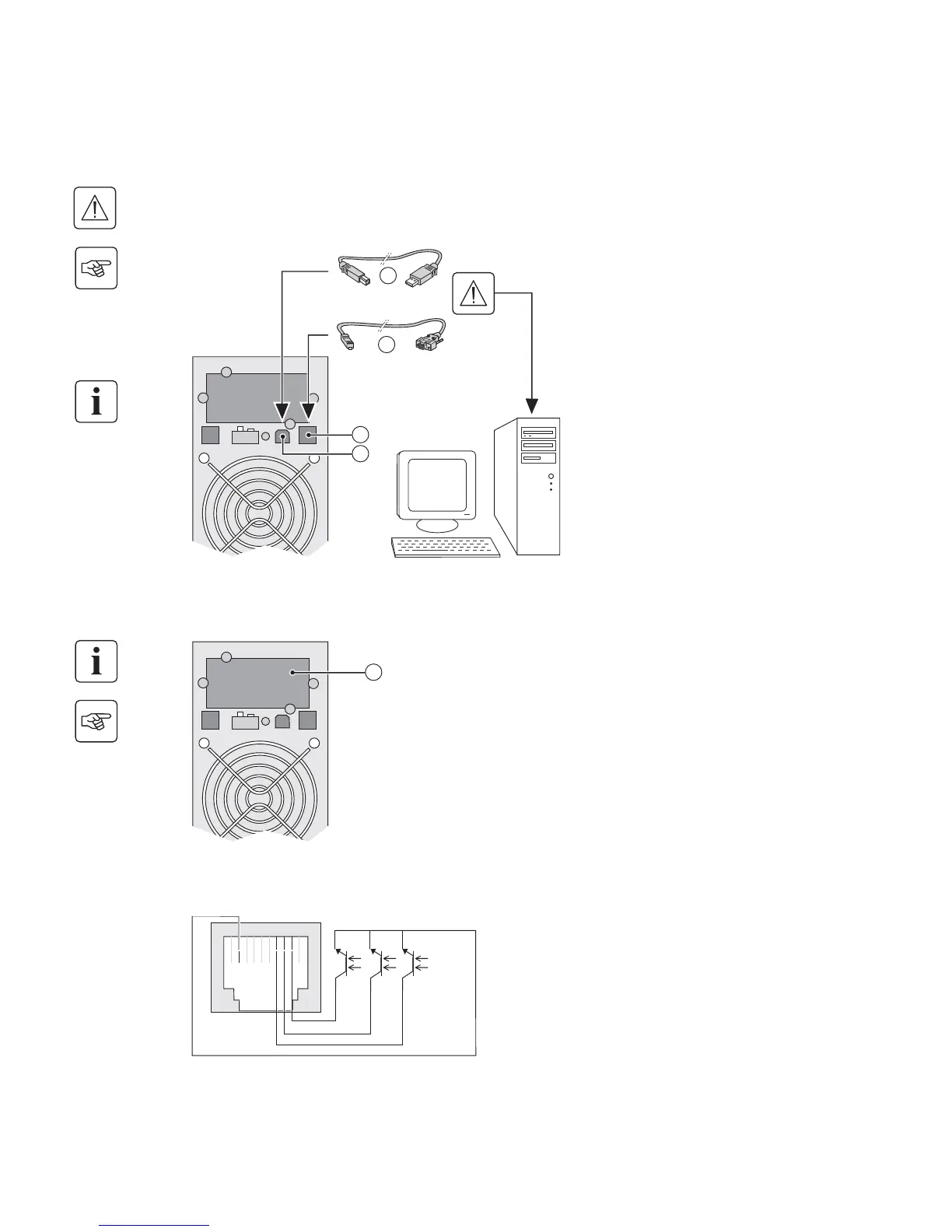

Raccordement du port de communication RS232 ou USB (facultatif)
Installation des cartes de communication (option, en standard pour les versions Netpack)
Caractéristiques du port de communication par contact (facultatif)
Le port de communication RS232 et le port de communication USB ne peuvent fonctionner simultanément.
1 - Connecter le câble de communication
RS 232 (33) ou USB (34) sur le port série ou
USB de l’équipement informatique.
2 - Connecter l’autre extrémité du câble de
communication (33) ou (34) sur le port de
communication USB (1) ou RS232 (2) de
l’ASI.
L'ASI peut désormais dialoguer avec un
logiciel d’administration, de
personnalisation ou de sécurité EATON.
Emplacement, à accès
restreint, de la carte de
communication.
Il n'est pas nécessaire d'arrêter l'ASI pour
installer la carte de communication :
1 - Oter le plastron (4) de l’ASI fixé par des
vis.
2 - Insérer la carte de communication dans
l’emplacement prévu.
3 - Fixer le plastron de la carte à l’aide des
vis.
◗ Broches 1, 3, 4, 5, 6, 10 : non utilisées
◗ Broche 2 : commun utilisateur
◗ Broche 7 : batterie basse
◗ Broche 8 : fonctionnement sur batterie.
◗ Broche 9 : ASI en marche, charge
alimentée
n.o. : contact normalement ouvert.
Quand une information est active, le contact est fermé entre la broche commune 2 et la broche de l'information
correspondante.
Caractéristiques des contacts (optocoupleurs)
◗ Tension : 48 V DC max
◗ Courant : 25 mA max
◗ Puissance : 1.2 W
