1. Presentación

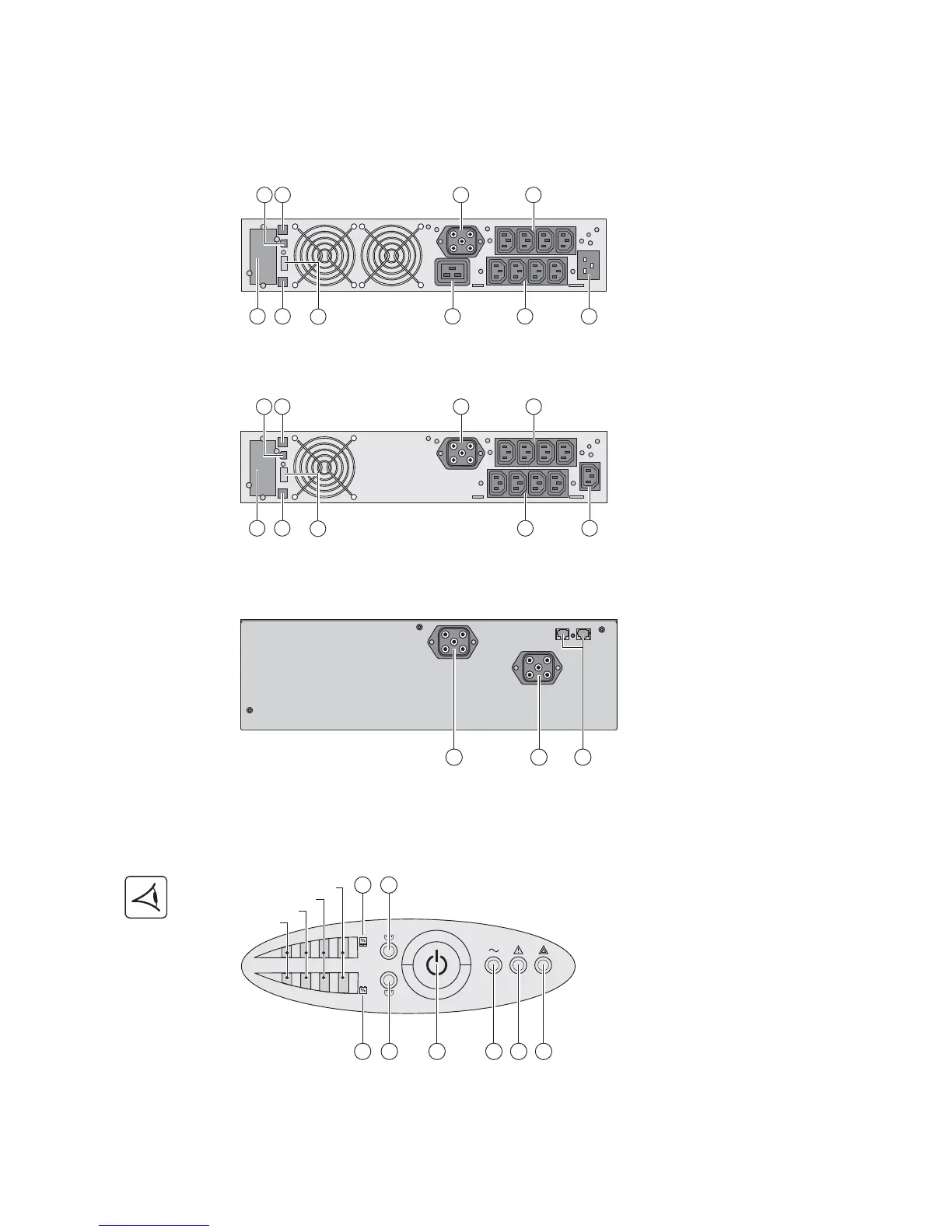

1.2 Caras traseras
Evolution S 2500 / S 3000
Evolution S EXB (módulo de batería opcional)
1.3 Panel de visualización y de mando
(1) Puerto de comunicación USB
(2) Puerto de comunicación RS232
(3) Conector de reconocimiento
automático de un módulo de batería
adicional
(4) Emplazamiento para tarjeta de
comunicación opcional.
(5) Conector para la conexión de un
mando a distancia de Marcha/Parada o de
una parada de emergencia.
(6) Conector para la conexión de un
módulo de batería adicional (excepto
Evolution 2000)
(7) Toma 16A para la conexión de los
equipos
(8) 2 grupos de 2 tomas programables
para la conexión de los equipos
(9) Grupo de 4 tomas para la conexión de
los equipos
(10) Toma para la conexión a la red
eléctrica de alimentación
Evolution S 1250 / S 1750 / 2000
(12) Conectores para la conexión de los
módulos de batería (hacia el SAI o hacia
los otros módulos de batería)
(13) Conectores de reconocimiento
automático de los módulos de batería
(20) Barra de leds del nivel de potencia
consumido en la salida
(21) Barra de leds del nivel de carga de la
batería
(22) Tomas programables 1 alimentadas
(23) Tomas programables 2 alimentadas
(24) Botón luminoso Marcha/Parada (ON/
OFF) de las tomas de salida
(25) Indicador luminoso equipos
protegidos
(26) Indicador luminoso de
funcionamiento degradado
(27) Indicador luminoso equipos no
protegidos
21
3 7
8
9 104
5
6
21
3
8
94
5
6
10
1312 12
1
2
22
23 24 25 26 27
20
21
0-25%
26-50%
51-75%
76-100%
