Explosionsgeschützte Ex-d (e) Steuereinheit, Verteilung
aus Leichtmetall GHG 64
Drucktaster
Resetdrucktaster
Schalgtaster
14
13
22
21
14
13
22
21
14
13
24
23
12
11
22
21
14
13
22
21
14
13
22
21
14
13
24
23
12
11
22
21

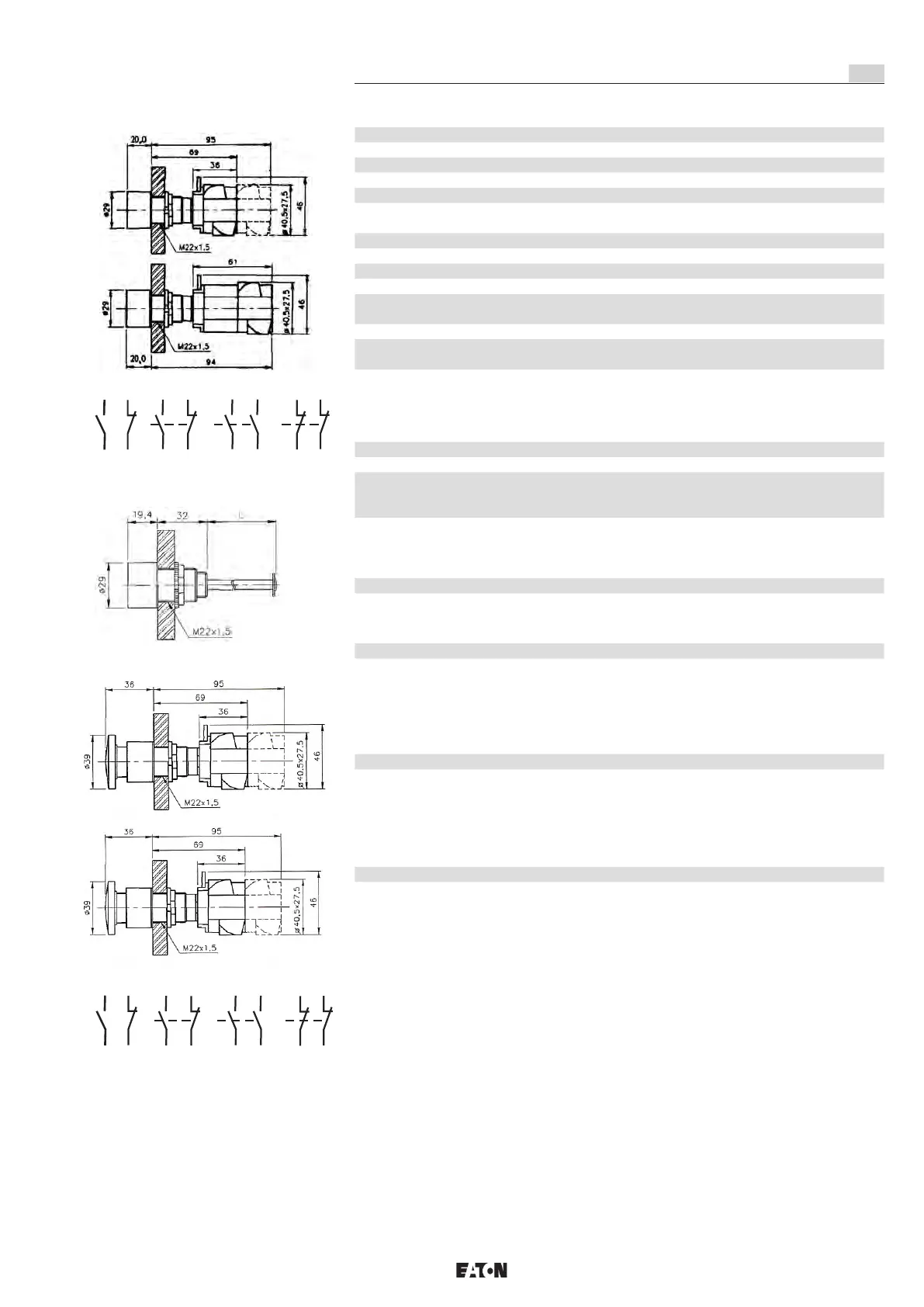

1.2.2 Betätigungselemente
Gerätekennzeichnung nach 2014/34/EU:
D II 2 G
Explosionsschutz Ex d II C T6 / Ex ed ib II C T6
EG-Baumusterprüfbescheinigung PTB 06 ATEX 1009 U
Bemessungsspannung bis max. 690 V
Bemessungsstrom max. 63 A
Zulässige Umgebungstemperatur -50° C bis +55° C (Listenausführung)
(Abweichende Temperaturen sind bei Sonderversionen möglich)
Zul. Lagertemperatur in Originalverpackung -50° C bis +55° C
Schutzart nach EN/IEC 60529 siehe Einbaukomponenten
Schutzklasse nach EN/IEC 60598 I - wird von den Geräten erfüllt
Einschraubgewinde M22 x 1,5
Minimale Einschraubtiefe 5 mm / 8 mm
(EN/IEC 60079-1, Abs.5.3)
Anschlussklemmen siehe Einbaukomponenten
Prüfdrehmomente
Anschlussklemmen 2,50 Nm
1.2.2.1 Drucktaster / Reset Drucktaster
Schlagtaster / Schlagtaster mit Schlüsselentriegelung
Bemessungsspannung bis max. 500 V
Max. Bemessungsstrom 10 A
Schaltvermögen AC 15 220 V / 10,0 A
380 V / 7,5 A
500 V / 5,0 A
Schaltvermögen DC 13 24 V / 2,75 A
60 V / 1,10 A
110 V / 0,55 A
220 V / 0,27 A
Anschlussklemmen: 2 x 2,5mm²
1.2.2.2 Drucktaster
Schutzart nach EN/IEC 60529: IP 66
Gewicht 1 Kontaktblock 1 Kontakt ca. 0,092 kg
1 Kontaktblock 2 Kontakte ca. 0,100 kg
2 Kontaktblöcke 4 Kontakte ca. 0,130 kg
1.2.2.3 Schlagtaster / Schlagtaster Not-Aus
Schutzart nach EN/IEC 60529: IP 66
Gewicht 1 Kontaktblock 1 Kontakt ca. 0,100 kg
1 Kontaktblock 2 Kontakte ca. 0,108 kg
2 Kontaktblöcke 4 Kontakte ca. 0,138 kg
1.2.2.4 Schlagtastertaster Ziehentriegelung
Schutzart nach EN/IEC 60529: IP 66
Gewicht 1 Kontaktblock 1 Kontakt ca. 0,118 kg
1 Kontaktblock 2 Kontakte ca. 0,126 kg
2 Kontaktblöcke 4 Kontakte ca. 0,154 kg
