9
D
Explosionsgeschützte Ex-d (e) Steuereinheit, Verteilung
aus Leichtmetall GHG 64
1.2.4 Drehschalter 20 A, 32 A, 40 A, 63 A
Bemessungsspannung bis max. 690 V
Max. Bemessungsstrom 20 A, 32 A, 40 A, 63 A
Schutzart nach EN/IEC 60529 IP 66
Anschlussklemme 2 x 2,5 mm²
Schaltwinkel 30°, 45°, 60°, 90°
Max. Anzahl der Schaltkammern 6

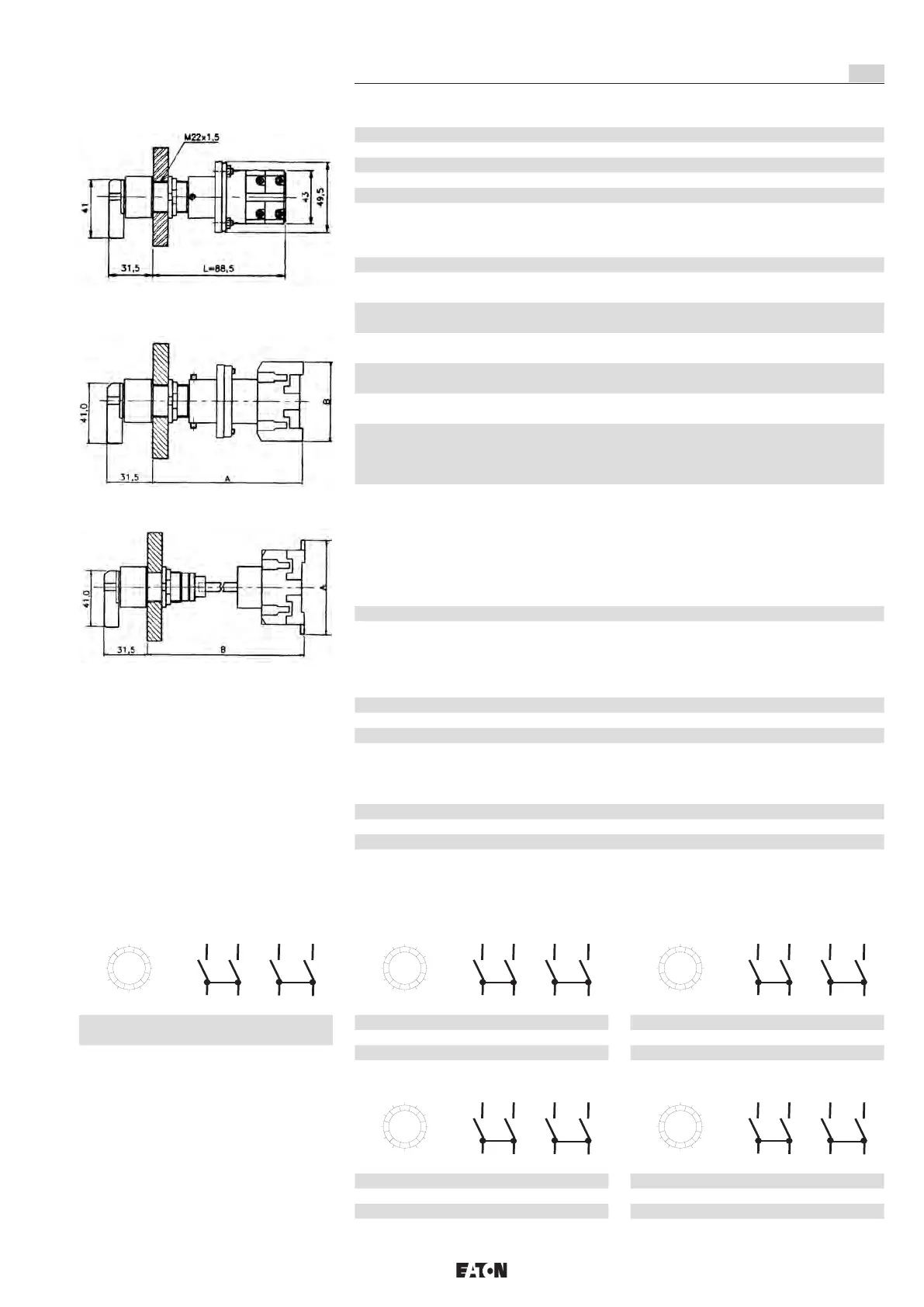

Maße Drehschalter 32 A, 40 A, 63 A
Typ 32 A 40 A 63 A
Länge A 101,5 109,5 109,5
Länge B 54 x 42,5 65 x 50 65 x 50
Maße Drehschalter 20 A
Anzahl der Kammern 1 2 3 4 5 6
Länge A 79,0 88,5 98,0 107,5 11 7, 0 126,5
Schaltvermögen nach IEC 60947-3
Schaltvermögen AC AC 3 AC15 AC 22 A AC 23 A
Typ 20 A bei
220 V - 240 V 3,0 KW 5 A 20 A 3,7 KW
380 V -440 V 5,5 KW 4 A 20 A 7,5 KW
Typ 32 A bei
220 V - 240 V 4,0 KW 8 A 25 A 5,5 KW
380 V -440 V 7,5 KW 5 A 25 A 11 KW
Typ 40 A bei
220 V - 240 V 7,5 KW 14 A 32 A 7,5 KW
380 V -440 V 11 KW 6 A 32 A 15 KW
Typ 63 A bei
220 V - 240 V 11 KW 16 A 40 A 11 KW
380 V -440 V 18,5 KW 7 A 40 A 22 KW
Schaltvermögen DC 20 A 32 A 40 A 63 A
ohmische Last
T <= 1mS
24 V 20 A 25 A 40 A 63 A
48 V 12
A 20 A 32 A 40 A
60 V 4,5A 7,5 A 23 A 27 A
110 V 1,0A 1,5 A 6,5 A ------
induktive Last
T <= 50 mS
24 V 12
A 20 A 32 A 40 A
48 V 2 A 3 A 16 A 20 A
60 V 1 A 1,5 A 11 A 15 A
110 V 0,4 A 0,5 A 3,2 A 3,5 A
Maße Drehschalter 32 BA, 63 BA
Typ 32 A 96 A
Länge A 42 x 68 50 x 80
Länge B 167 195
Drehschalter 20 A
Drehschalter 32 B/A bis 63 B/A
Drehschalter 32 A bis 63 A
1.2.4.1 Schaltdiagramm
Drehschalter 20 A, 32 A, 40 A, 63 A
1.2.4.2 Schaltdiagramm
Drehschalter 20 A
1 3 5 7
2 4 6 8
0
1 X X X X
0
1
1 3 5 7
2 4 6 8
0
1 X X
2 X X
0
1 3 5 7
2 4 6 8
0 X
1 X
2 X
1
1 3 5 7
2 4 6 8
0 X X
1
2 X X
0
1 3 5 7
2 4 6 8
0 X X
1
2 X X
1
1 2
2
