15
3. 運転
3.5 Using the UPS Remote Control Functions
EX has the choice of two remote control options.
w RPO: Remote Power Off allows a remote contact to be used to disconnect all the equipment connected to the
UPS from the power supply.
Restarting the UPS requires manual intervention.
w ROO: Remote ON/OFF allows remote action of button (27).

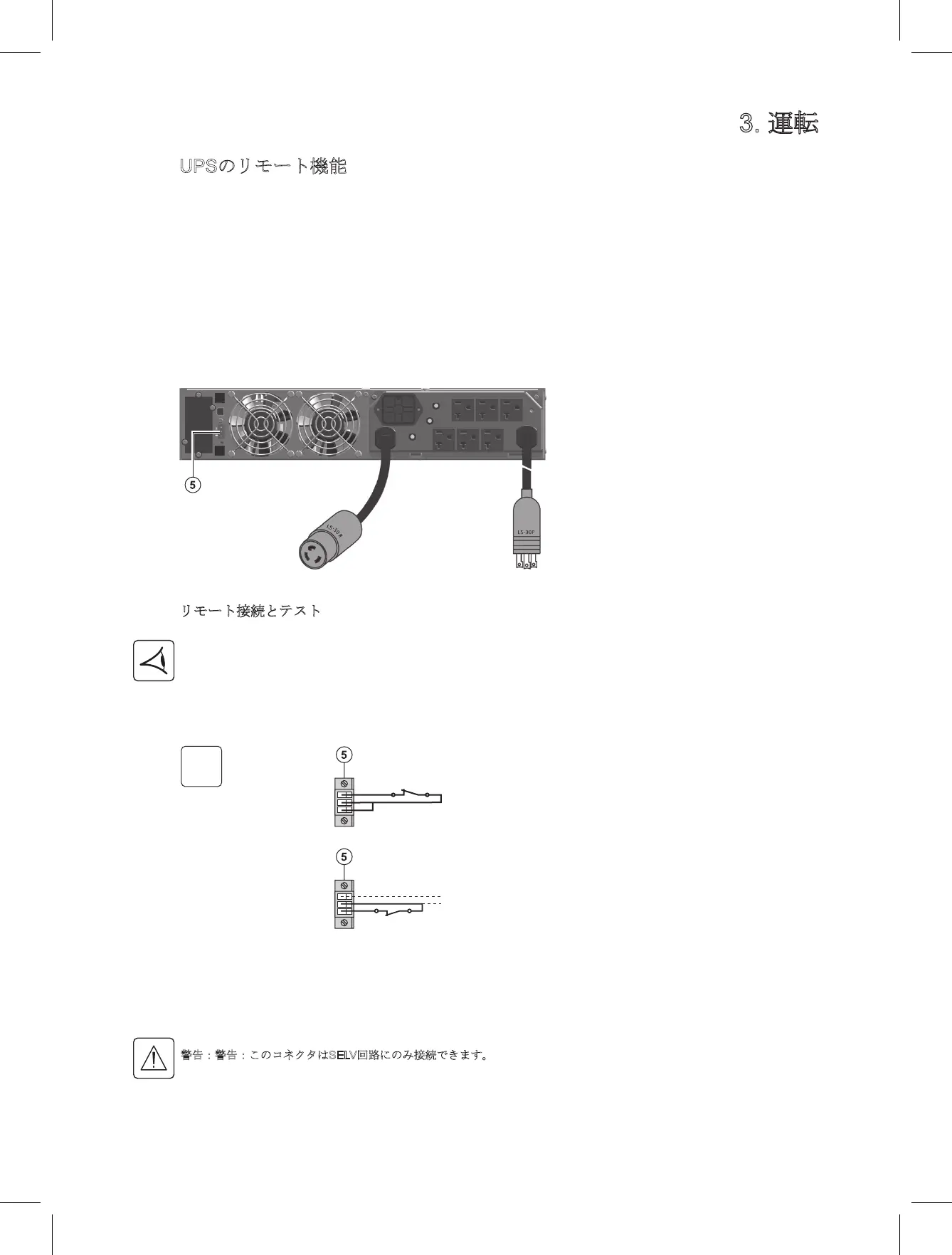

These functions are obtained by opening a contact connected between the appropriate pins of connector (5) on
the rear panel of the UPS (see diagram below).
Remote control connection and test
1. Check the UPS is shut down and the electrical supply network disconnected.
2. Remove connector (5) after unscrewing the screws.
3. Connect a normally closed volt-free contact (60 Vdc / 30 Vac max, 20 mA max, 0.75 mm
2
cable cross section)
between the two pins of connector (5), see diagram.
i
RPO
ROO
4. Plug connector (5) into the back of the UPS.
5. Connect and restart the UPS according to the previously described procedures.
6. Activate the external remote shut down contact to test the function.
Warning: This connector must only be connected to SELV (Safety Extra Low Voltage) circuits.
Contact open: shut down of UPS
Contact closed: start-up of UPS (UPS connected
to the network and network energized)
Note: local On/Off control via button (27) has
priority over the remote control order.
Contact open: shut down of UPS
To return to normal operation, deactivate the
external remote shut down contact and restart
the UPS using button (27).
EX 3000
86-86710-00EN A02 - Page 19
3. Operation
86-86710-00 A02 UM.indd 19 14/01/2009 10:56:28
3.5
UPSのリモート機能
EXは 2種類のリモート機能を選択できます。
»
RPO(Remote Power Off): リモートパワーオフ機能はリモートでUPSに接続されたすべての機器の電源を切断することが
できます。
UPSを再起動するときは、手動で主電源スイッチ(27)を押して出力を回復します。
»
ROO (Remote On Off): AC電源が供給されていれば、リモートオン／オフ機能により、主電源スイッチ(27)と同じ機能と
してUPSをリモートでパワーのオン／オフができます。
これらの機能を利用するには、UPS背面パネル（下図参照）のコネクタ(5)に下記図の接続方法を参考にショートピンを取り
付けてください。
3.5 Using the UPS Remote Control Functions
EX has the choice of two remote control options.
w RPO: Remote Power Off allows a remote contact to be used to disconnect all the equipment connected to the
UPS from the power supply.
Restarting the UPS requires manual intervention.
w ROO: Remote ON/OFF allows remote action of button (27).
These functions are obtained by opening a contact connected between the appropriate pins of connector (5) on
the rear panel of the UPS (see diagram below).
Remote control connection and test
1. Check the UPS is shut down and the electrical supply network disconnected.
2. Remove connector (5) after unscrewing the screws.
3. Connect a normally closed volt-free contact (60 Vdc / 30 Vac max, 20 mA max, 0.75 mm
2
cable cross section)
between the two pins of connector (5), see diagram.
4. Plug connector (5) into the back of the UPS.
5. Connect and restart the UPS according to the previously described procedures.
6. Activate the external remote shut down contact to test the function.
Warning: This connector must only be connected to SELV (Safety Extra Low Voltage) circuits.
Contact open: shut down of UPS
Contact closed: start-up of UPS (UPS connected
to the network and network energized)
Note: local On/Off control via button (27) has
priority over the remote control order.
Contact open: shut down of UPS
To return to normal operation, deactivate the
external remote shut down contact and restart
the UPS using button (27).
EX 3000
86-86710-00EN A02 - Page 19
3. Operation
86-86710-00 A02 UM.indd 19 14/01/2009 10:56:28
リモート接続とテスト
警告：警告：このコネクタはSELV回路にのみ接続できます。
接点オープン：
UPS
停止
接点クローズ：
UPS
起動（
UPS
が
AC
電源と接続し、
AC
電源が通じる）
ご注意：主電源スイッチ
(27)
によるローカルオン／オフコ
ントロールはリモート機能より優先となります。
接点オープン：
UPS
停止
通常運転モードに復帰する場合、外部リモート機能をオフ
にし、主電源スイッチ
(27)
を押して
UPS
を再起動します。
1. UPS
の動作を停止してください。
UPS
が停止して且つ
AC
入力電源が切断されていることをご確認ください
2.
背面パネルのコネクタ
(5)
をネジを外して取り外します。
3.
コネクタ
(5)
の
二つの端子間のオープン接点を接続します（下図参照）（最大電圧
60Vdc
／
30Vac
、最大
20m
A、ケーブル
の断面面積
0.75 mm
2
)
。
4.
コネクタ
(5)
を
UPS
背面に挿入します。
5.
上記の手順に従って接続し、
UPS
を再起動します。
6.
外部リモート停止接点で機能テストを行います。
