6. Appendices
6.1 Technical Specifications
(1) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the output power is 1890VA /
1890VA / 2100VA / 2100VA / 2100VA.
(2) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the output power is 2500VA /
2500VA / 2500VA / 3000VA / 3000VA.
(3) Standard output power is 2550 W, 2400 W with an EXB module.
(4) Values for 33% / 66% / 100% of UPS output.
(5) Programmable: 100V / 104V / 110V / 120V / 127V using the UPS Config software.
(6) Frequency-converter mode is programmable using the UPS Config software.
(7) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the maximum output current is
18.9A / 18.2A / 19.1A / 17.5A / 16.5A.
(8) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the output current is 25A / 24A /
22.7A / 25A / 23.6A.
(9) EXB is in 3U model only. Standard UPS can be connected with up to 4 EXB.
EX 2200 EX 3000 EXB
(9)
Output power
2100 VA
(1)
/
1650 W
3000 VA
(2)
/
2550 W
(3)
Electrical supply network
w Rated input voltage
w Input voltage range
w Frequency
w Power factor
w Leakage current
100-120 V
55 / 72 / 100 to 142 V
(4)
50/60 Hz (autoselection)
> 0.95
< 2 mA
Load output
w Voltage
w Frequency
w Harmonic distortion
w Overload capacity
w Current
100V
50/60 Hz ±0,5%
(6)
< 4% for linear load, < 6% for nonlinear load
102% continuous, 105% 20s, > 130% 1.5s
17.5 A
(7)
25 A
(8)
Battery
6 x 12V - 7 Ah,
sealed lead acid,
maintenance free
6 x 12V - 9 Ah,
sealed lead acid,
maintenance free
Two 6 x 12 V - 9 Ah
strings, sealed lead acid,
maintenance free
Environment
w Operating temperature
range
w Relative humidity
w Storage temperature
range
w Altitude
0 - 40°C (32 - 104°F )
20 - 90% (without condensation)
-20 - 40°C (-4 -104°F)
1000 m
w Noise level
< 47 dBA
86-86710-00EN A02 - Page 27
86-86710-00 A02 UM.indd 27 14/01/2009 10:56:31

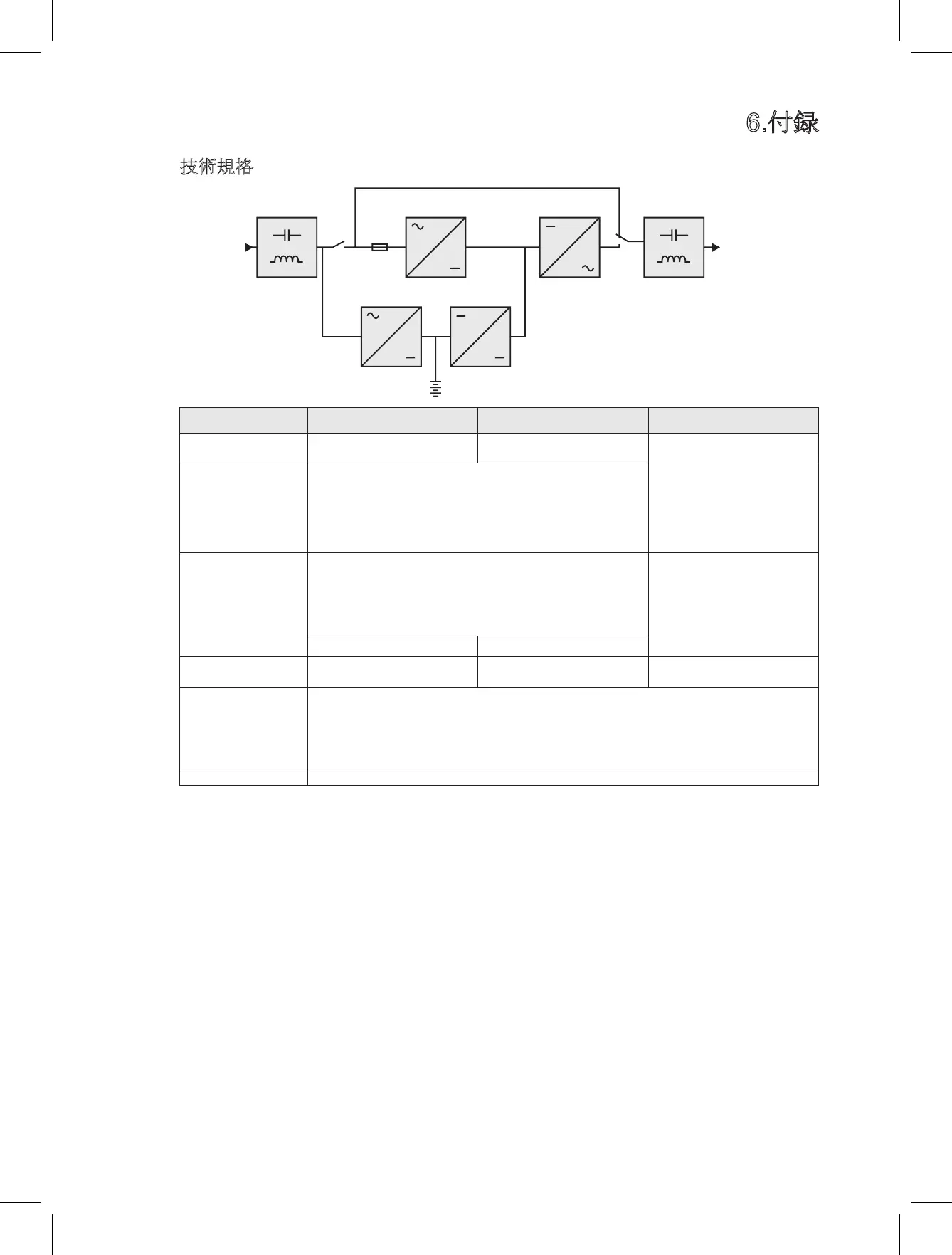

6.付録
6.1
技術規格
EX 2200 EX 3000 EXB
(9)
出力パワー
1890 VA
(1)
/
1480 W
2500VA
(3)
/
2150 W
(3)
AC
入力電源
»
定格入力電圧
»
入力電圧範囲
»
周波数
»
パワー効率
»
漏洩電流
Single phase 100 V
55 / 72 / 100 to 142 V
(4)
50 / 60Hz
（自動選択）
> 0.95
< 2 mA
負荷出力
»
電圧
»
周波数
»
調波ひずみ
»
過負荷容量
»
電流
Single phase 100V±3%
50/60 Hz ±0,5%
(6)
リニア負荷
< 4
％、非リニア負荷
< 6
％
102
％連続、
105
％
20s
、
>130
％
1.5s
18.9 A
(7)
25 A
(8)
バッテリ
6×12V－7Ah密封鉛酸メンテナ
ンスフリーバッテリ
6×12V－9Ah密封鉛酸メンテナ
ンスフリーバッテリ
二つの6×12V－9Ah密封鉛酸メ
ンテナンスフリーバッテリ
環境
»
運転温度範囲
»
湿度
»
保管温度範囲
»
海抜
0 – 40
℃
20 – 90
％（結露なし）
-20 – 40ºC
1,000 m以下でご利用ください。
»
騒音レベル
< 47 dBA
(1)
選択した出力電圧により：
100V / 104V / 110V / 120V / 125V
，出力パワーはそれぞれ
1890VA / 1890VA / 2100VA /
2100VA / 2100VA
です。
(2)
選択した出力電圧により：
100V / 104V / 110V / 120V / 125V
，出力パワーはそれぞれ
2500VA / 2500VA / 2500VA /
3000VA / 3000VA
です。
(3)
標準出力パワーは 2550Wです、
EXB
モジュールを採用する際、
2400
Wです。
(4) UPS
出力は
33
％
/ 66
％
/ 100
％ 際の数値です。
(5)
プログラム可能：
100V / 104V / 110V / 120V / 125V
、
UPS Cong
ソフトウェアで設定できます。
(6)
周波数コンバータモードは
UPS Cong
ソフトウェアで設定グできます。
(7)
選択した出力電圧により：
100V / 104V / 110V / 120V / 125V,
最大出力電流はそれぞれ
18.9A / 18.2A / 19.1A / 17.5A /
16.5A
です。
(8)
選択した出力電圧により：
100V / 104V / 110V / 120V / 125V,
最大出力電流はそれぞれ
25A / 24A / 22.7A / 25A / 23.6A
で
す。
(9) EXB
は
3U
タイプのみです。 標準
UPS
は最大で
4
つの
EXB
を接続できます。
フィルタ フィルタコンバータ
チャージャ
DC-DC
インバータ
インバータ
バッテリ
