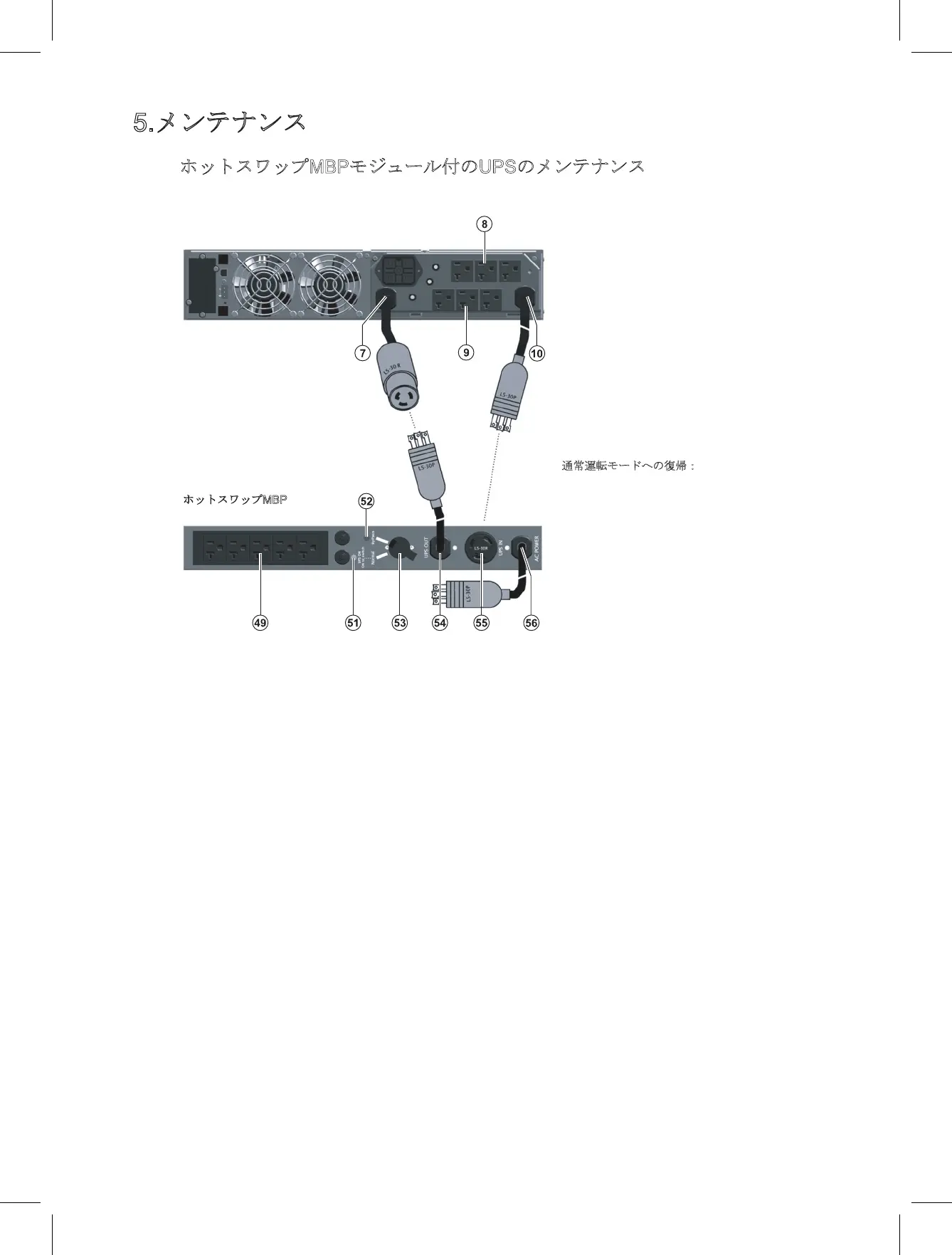

5.3 Maintenance on a UPS Equipped With the HotSwap MBP Module
The HotSwap MBP module makes possible
to service or even replace the UPS without
affecting the connected loads (HotSwap
function).
Maintenance:
1. Set switch (53) to the Bypass position.
The red LED (52) on the HotSwap MBP
module goes ON, indicating that the load
is supplied directly with AC power.
2. Stop the UPS by pressing the ON/OFF
button (27) on the UPS control panel. LED
(51) “UPS ON - OK to switch” goes OFF,
the UPS can now be disconnected and
replaced.
Return to normal operation:
1. Check that the UPS is correctly connected
to the HotSwap MBP module.
2. Start the UPS by pressing the ON/OFF
button (27) on the UPS control panel.
LED (51) “UPS ON - OK to switch” on
the HotSwap MBP module goes ON
(otherwise, there is a connection error
between the HotSwap MBP module and
the UPS).
3. Set switch (53) to the Normal position. The
red LED (52) on the HotSwap MBP module
goes OFF.
86-86710-00EN A02 - Page 26
5. Troubleshooting
86-86710-00 A02 UM.indd 26 14/01/2009 10:56:30
5.3
ホットスワップMBPモジュール付のUPSのメンテナンス
5.メンテナンス
ホットスワップMBP
6. Appendices
6.1 Technical Specifications
(1) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the output power is 1890VA /
1890VA / 2100VA / 2100VA / 2100VA.
(2) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the output power is 2500VA /
2500VA / 2500VA / 3000VA / 3000VA.
(3) Standard output power is 2550 W, 2400 W with an EXB module.
(4) Values for 33% / 66% / 100% of UPS output.
(5) Programmable: 100V / 104V / 110V / 120V / 127V using the UPS Config software.
(6) Frequency-converter mode is programmable using the UPS Config software.
(7) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the maximum output current is
18.9A / 18.2A / 19.1A / 17.5A / 16.5A.
(8) Depending on the output voltage selected: 100V / 104V / 110V / 120V / 127V, the output current is 25A / 24A /
22.7A / 25A / 23.6A.
(9) EXB is in 3U model only. Standard UPS can be connected with up to 4 EXB.
EX 2200 EX 3000 EXB
(9)
Output power
2100 VA
(1)
/
1650 W
3000 VA
(2)
/
2550 W
(3)
Electrical supply network
w Rated input voltage
w Input voltage range
w Frequency
w Power factor
w Leakage current
100-120 V
55 / 72 / 100 to 142 V
(4)
50/60 Hz (autoselection)
> 0.95
< 2 mA
Load output
w Voltage
w Frequency
w Harmonic distortion
w Overload capacity
w Current
100V
50/60 Hz ±0,5%
(6)
< 4% for linear load, < 6% for nonlinear load
102% continuous, 105% 20s, > 130% 1.5s
17.5 A
(7)
25 A
(8)
Battery
6 x 12V - 7 Ah,
sealed lead acid,
maintenance free
6 x 12V - 9 Ah,
sealed lead acid,
maintenance free
Two 6 x 12 V - 9 Ah
strings, sealed lead acid,
maintenance free
Environment
w Operating temperature
range
w Relative humidity
w Storage temperature
range
w Altitude
0 - 40°C (32 - 104°F )
20 - 90% (without condensation)
-20 - 40°C (-4 -104°F)
1000 m
w Noise level
< 47 dBA
86-86710-00EN A02 - Page 27
86-86710-00 A02 UM.indd 27 14/01/2009 10:56:31
ホットスワップ
MBP
モジュールにより、接続され
た負荷に影響しない状況下で、
UPS
を修理または
交換することが可能となります（ホットスワップ
機能）。
メンテナンス：
1.
スイッチ(
53
)を
Bypass
位置に設置します。
ホットスワップ
MBP
モジュールの赤色
LED
ランプ
(52)
が点灯し、負荷は
AC
電源から直
接給電されることを表示します。
2. UPS
操作パネルの主電源スイッチ
(27)
を
押して
UPS
を停止します。
LED
ランプ
(51)
「
UPS ON - OK to switch
」が消灯すると、
UPS
が停止し、交換可能となります。
通常運転モードへの復帰：
1. UPS
が正確にホットスワップ
MBP
モジュー
ルに接続されたかを確認してください。
2. UPS
操作パネルの主電源スイッチ
(27)
を
押して
UPS
を起動します。
ホットスワッ
プ
MBP
モジュールの
LED
ランプ
(51)
「
UPS
ON - OK to switch
」が点灯します。（点灯
しないときは、ホットスワップ
MBP
モジュ
ールと
UPS
の間の接続ミスです）。
3.
スイッチ(
53
)を
Normal
位置に設置します。
ホットスワップ
MBP
モジュールの赤色
LED
ランプ
(52)
が消灯します。
