危險：市電配電開關所允許的額定輸入電流必須大於UPS輸入電流，
否則可能使市電開關燒毀。
2.3 UPS配線
1. 請參照配線表選擇輸入輸出線。
2. 打開 UPS 後蓋板上的端子蓋板。
3. 將輸出電纜的導線連接到端子輸出端。
當輸出為 110V 時，用電纜分別將 L1 和 L2，N1 和 N2 連接，同時從 L1 和
N2 分 別接出 UPS 110V 輸出的 L 和 N;
當輸為是 220V 時，用電纜線將 N1 和 L2 連接，同時從 L1 和 N2 分別接出
UPS220V 輸出的 L 和 N;
4. 將輸入電纜的導線連接到端子輸入端，需要接電池的請將電池電纜接電
池 輸入端。
5. 將綁線穿過束線架。
6. 用綁線將輸入、輸出、電池線捆好，將綁線調節到合適位置，固定好電
纜。
-9-
配線 : 輸出配線可選擇單相二線和單相三線.以輸出 220V/110V 為例:
請注意:客戶只使用 110V 之電壓時,請安裝成單相二線,以使 UPS 在滿載 運
轉下,不會造成 UPS 內部變壓器燒毀.

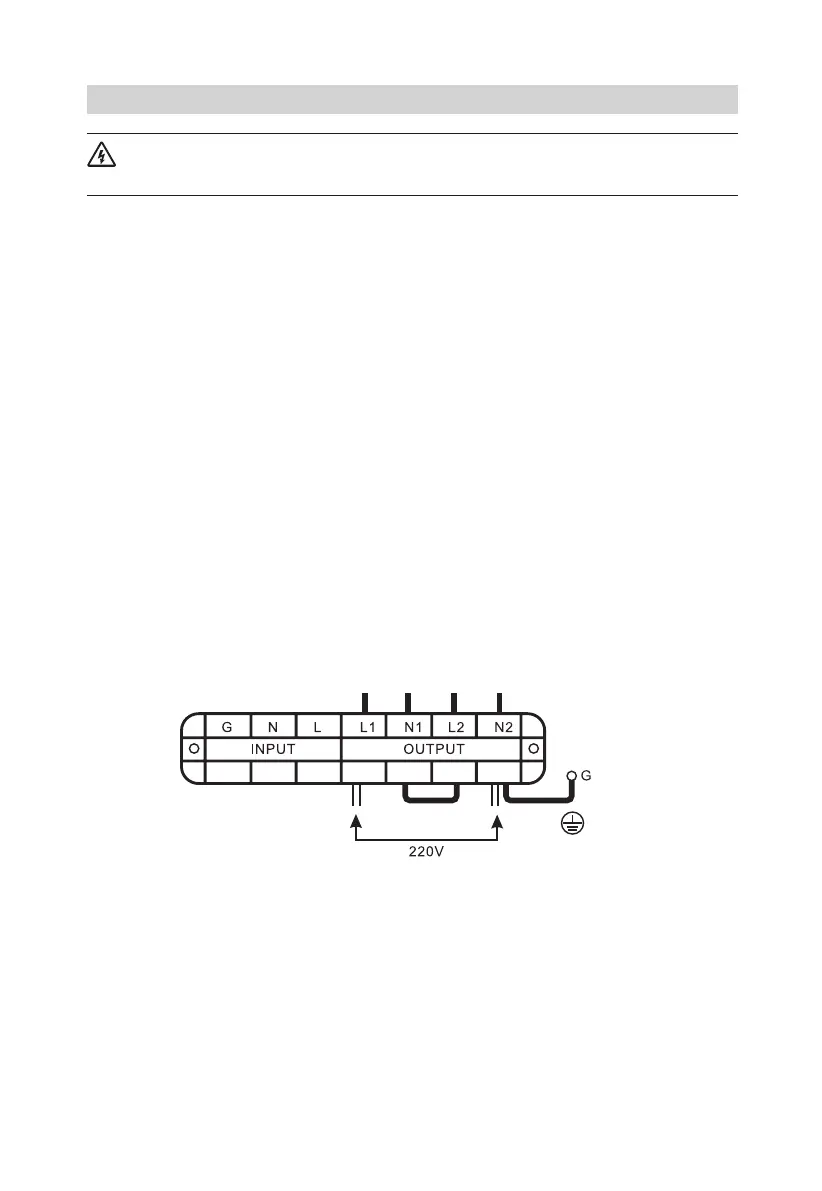

Fig 1.
6K/10K單相輸入,單相二線 220V輸出
