Descripción del
LED "Fronius
Solar Net"
El LED "Fronius Solar Net" está iluminado:
La alimentación principal para la comunicación de datos dentro de la Fronius
Solar Net/del protocolo de interface está en orden
El LED "Fronius Solar Net" parpadea brevemente cada 5 segundos:
Error en la comunicación de datos en la Fronius Solar Net
-
Exceso de corriente (arco establecido > 3 A, por ejemplo, debido a un corto-
circuito en el circuito de Fronius Solar Net)
-
Falta de tensión (no hay ningún cortocircuito, tensión en la Fronius Solar Net
< 6,5 V, por ejemplo, cuando hay demasiados componentes DATCOM en la
Fronius Solar Net y la conexión eléctrica no es suficiente)
En este caso, se requiere un suministro de energía adicional de los compon-
entes Fronius DATCOM mediante una fuente de alimentación externa
(43,0001,1194) en uno de los componentes Fronius DATCOM
Para detectar una falta de tensión deben comprobarse también los demás
componentes Fronius DATCOM con respecto a errores si fuera necesario.
Después de una desconexión por exceso de corriente o falta de tensión, el inver-
sor intenta restablecer cada 5 segundos el suministro de energía en Fronius Sol-
ar Net mientras que, por ejemplo, el error está presente.
Si el error está eliminado, la Fronius Solar Net vuelve a alimentarse con corriente
en 5 segundos.

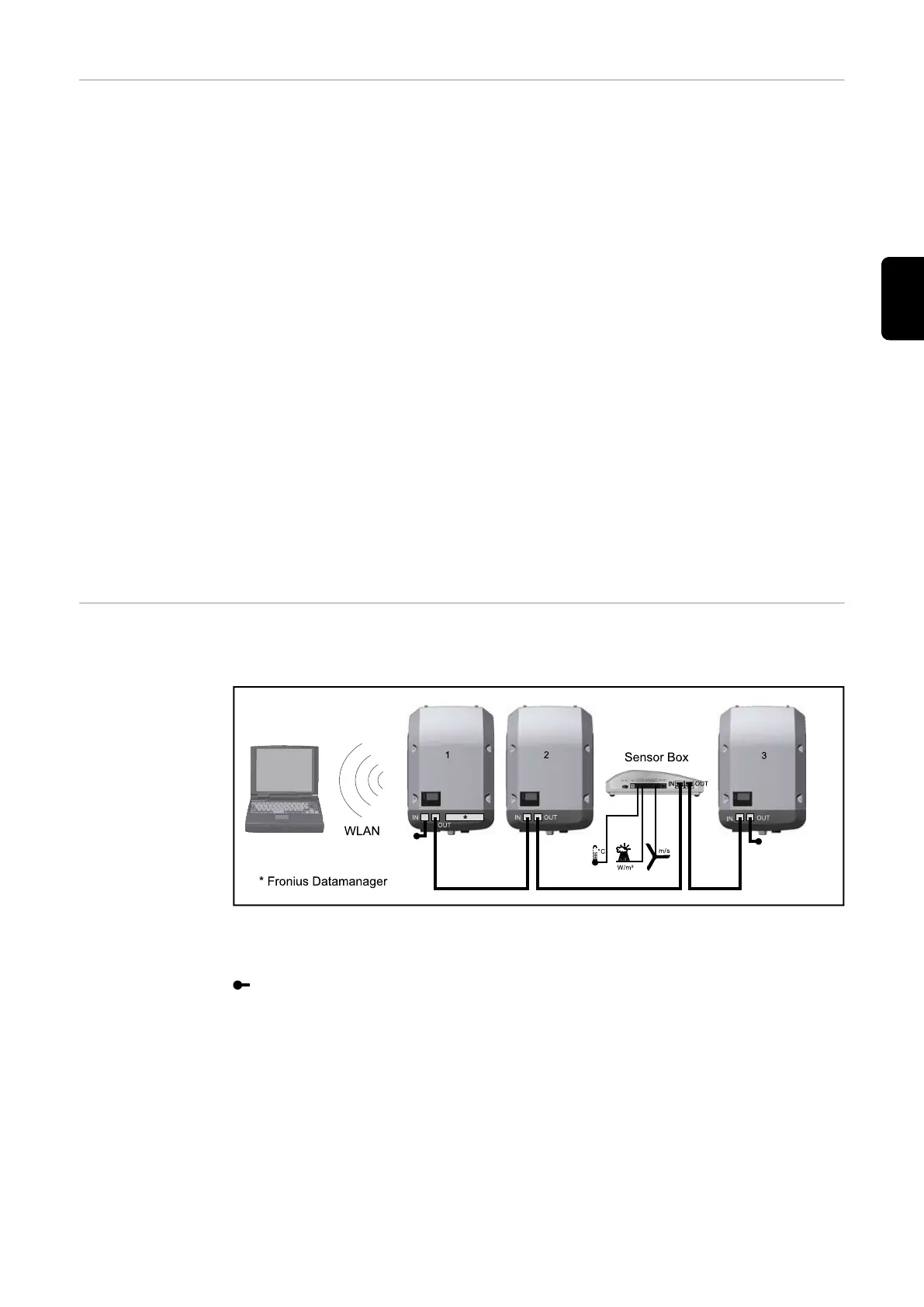

Ejemplo Registro y archivo de los datos de inversor y sensor mediante Fronius Dataman-
ager y Fronius Sensor Box:
Red de datos con 3 inversores y una Fronius Sensor Box:
- Inversor 1 con Fronius Datamanager
- ¡Inversores 2 y 3 sin Fronius Datamanager!
= clavijas finales
La comunicación externa (Fronius Solar Net) tiene lugar en el inversor a través de
la zona de comunicación de datos. La zona de comunicación de datos incluye dos
interfaces RS 422 como entrada y salida. La conexión se realiza mediante con-
ectores RJ45.
¡IMPORTANTE! Por cada circuito de Fronius Solar Net solo debe existir un Froni-
us Datamanager en el servicio maestro. Conmutar al servicio de esclavo o des-
montar otros Fronius Datamanager (ver el capítulo "Elementos de manejo e in-
dicaciones en el Fronius Datamanager 2.0").
Cerrar las ranuras de tarjetas opcionales libres sustituyendo la cubierta (número
139
ES
