Broche 1 = entrée de mesure : max. 20 mA, résistance de mesure (charge)
100 Ohm
Broche 2 = courant de court-circuit max. 15 mA, tension à vide max. 16 V DC ou
GND
Variante de raccordement 1 : Borne à signaux pour protection contre la surten-
sion
L'option DC SPD (protection contre la surtension) déclenche l'affichage d'un
avertissement ou d'une erreur sur l'écran, selon le réglage dans le menu Basic
(sous-menu Entrée de signal). Vous trouverez des informations plus détaillées
concernant l'option DC SPD dans les instructions d‘installation.

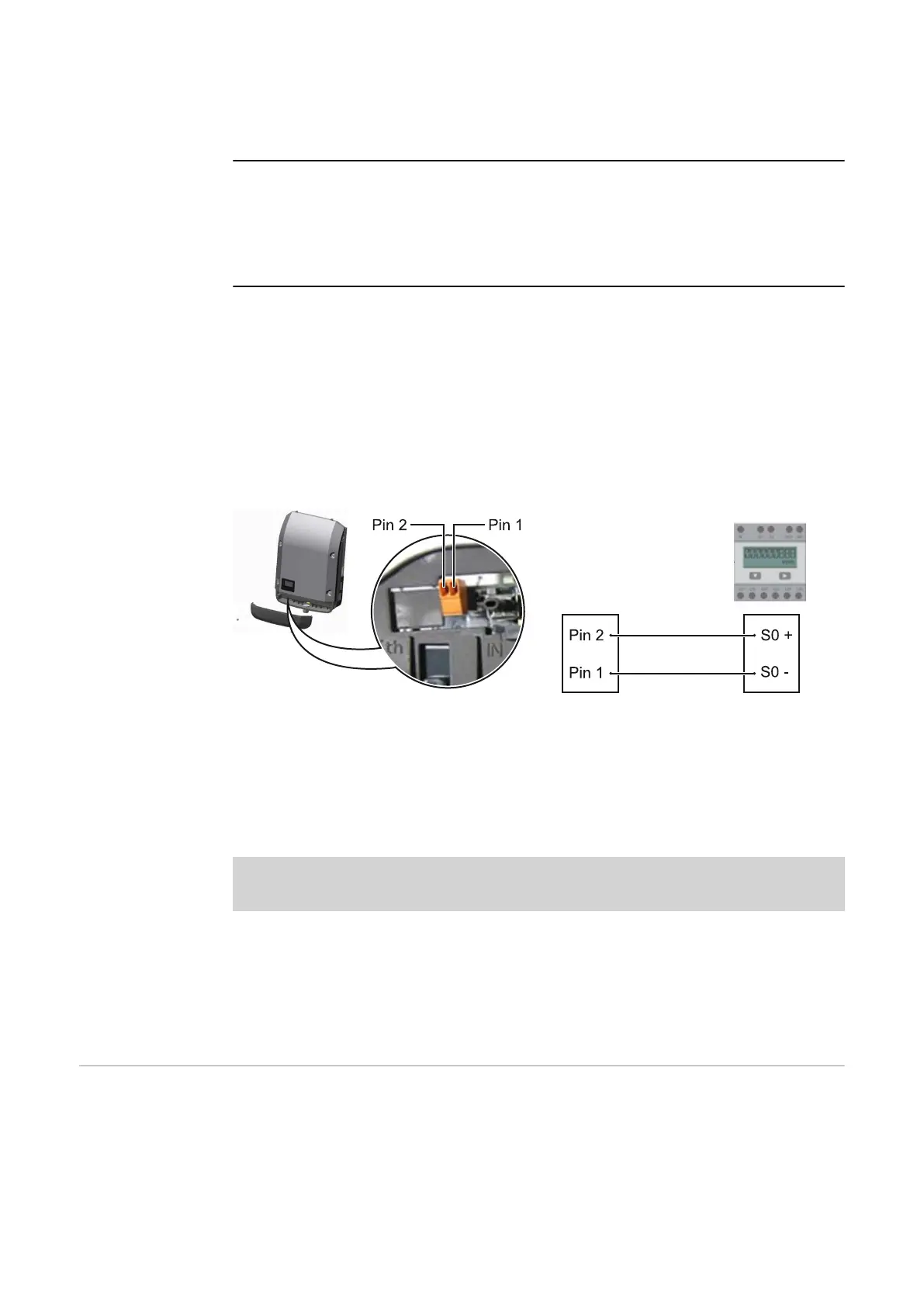

Variante de raccordement 2 : Compteur S0
Un compteur pour la saisie de l'auto-consommation par S0 peut être directe-
ment raccordé à l'onduleur. Ce compteur S0 peut être placé au niveau du point
d'injection ou dans le secteur de consommation. Une réduction dynamique de la
puissance peut être réglée au point de menu Éditeur fournisseur des réglages du
site Internet du Fronius Datamanager (voir les instructions de service du Fronius
Datamanager 2.0 sur le site www.fronius.com)
IMPORTANT ! Le raccordement d'un compteur S0 sur l'onduleur peut nécessiter
une mise à jour du micrologiciel de l'onduleur.
Exigences relatives au compteur S0 :
-
conformité à la norme CEI62053-31 classe B exigée ;
-
tension max. 15 V DC ;
-
courant max. à l'état ON 15 mA ;
-
courant min. à l'état ON 2 mA ;
-
courant max. à l'état OFF 0,15 mA.
Taux d'impulsion max. recommandé du compteur S0 :
Puissance PV kWc [kW] Taux d'impulsion max. par kWc
30 1 000
20 2 000
10 5 000
≤ 5,5 10 000
Description de la
DEL « Fronius
Solar Net »
La DEL « Fronius Solar Net » est allumée :
l'alimentation électrique pour la communication de données au sein du Fronius
Solar Net/Interface Protocol fonctionne correctement.
La DEL « Fronius Solar Net » clignote brièvement toutes les 5 secondes :
erreur dans la communication de données dans le Fronius Solar Net
74
