1 章 取付けと結線
8

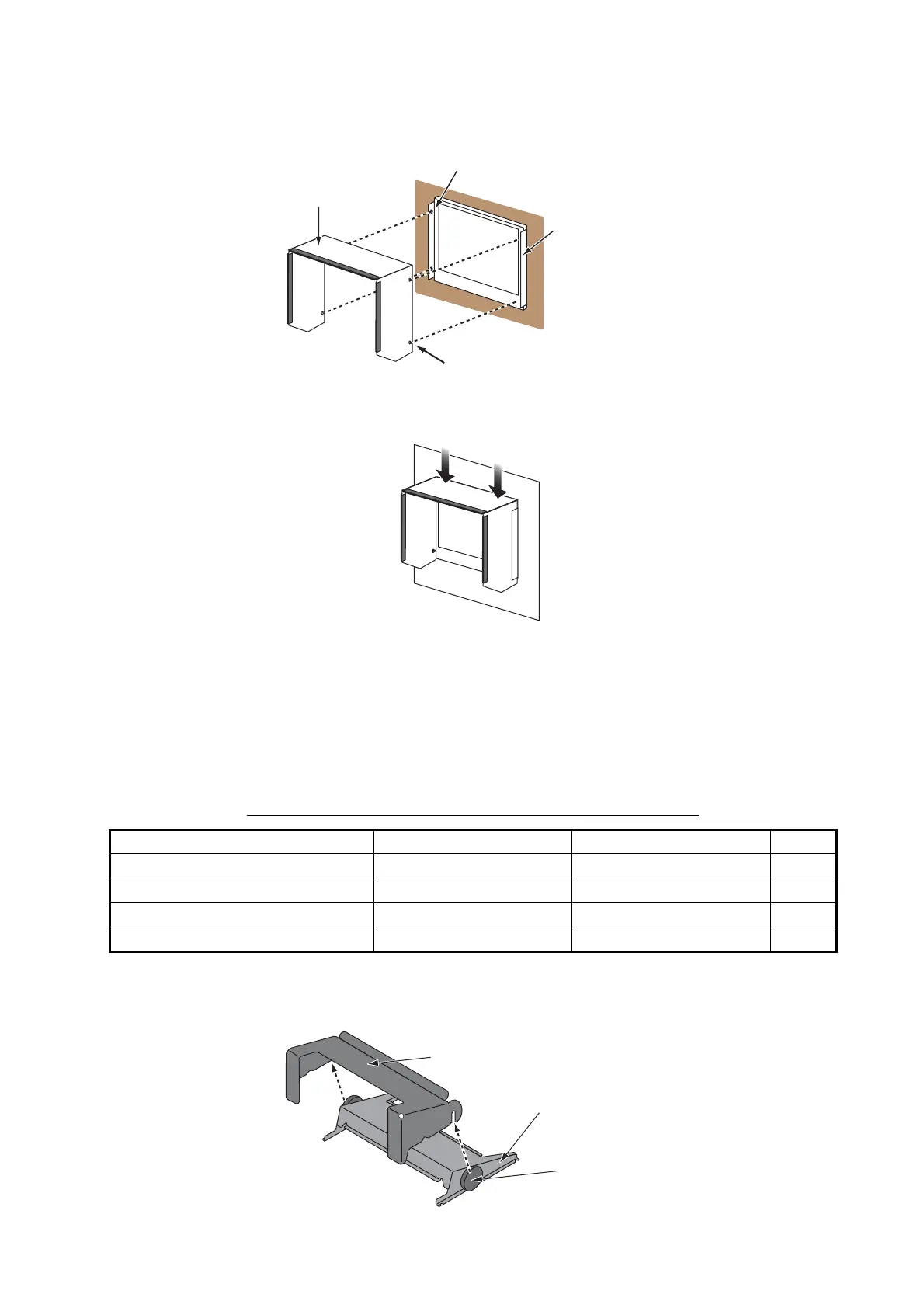

6. フード 19 組品の切り欠き部分をローレットノブとフード固定金具 19 の間に差し込み
ます。
7. 切り欠きとローレットノブが密着するように、フード 19 組品の上部を押さえます。
8. ローレットノブ（4 個）を締め付けて、フード 19 組品を固定します。
1.6 卓上取付け ( オプション )
卓上に取り付けるには、オプションのハンガー 19（OP26-5）が必要です。
ハンガー
19 OP26-5（コード番号：000-016-270）の内訳
1. ハンガーブラケット 19 組品に付いているノブを緩めて、ハンガー 19 組品とハンガー
ブラケット 19 組品を分離します。
名称 型式 コード番号 数量
ハンガー 19 組品
OP26-5-1 001-080-510 1
ハンガーブラケット 19 組品
OP26-5-2 001-176-060 1
+ トラスタッピンネジ
5x20 000-162-608-10 4
+ バインド小ネジ
M4x10 000-172-165-10 9
䊐䊷䊄࿕ቯ㊄ౕ 㪈㪐
ಾ䉍ᰳ䈐 㩿㪋 䊰ᚲ䋩
䊐䊷䊄㪈㪐⚵ຠ
䊨䊷䊧䉾䊃䊉䊑㩷㩿㪋 䊰ᚲ 㪀
䈘䈋䉎
䈘䈋䉎
䊉䊑
䊊䊮䉧䊷 㪈㪐 ⚵ຠ
䊊䊮䉧䊷䊑䊤䉬䉾䊃 㪈㪐 ⚵ຠ
