フードの取付け方
卓上装備でオプションのフード 19（OP26-6）を取り付けることができます。
1. 上記 1.6 節の手順 1 〜 3 を行います。
2. 1.5 節の手順 2 を参照して、サラ小ネジ（6 本）を使って、フード固定金具 19 を表示
器の左右に取り付けます。
3. 上記 1.6 節の手順 4 〜 5 を行います。
4. 1.5 節の手順 5 〜 8 を行います。
1.7 横並び連結取付け（埋込み背面留め）
表示器を 2 台、または 3 台横並びで取り付けることができます（オプションのフラッシュマウ
ントキット OP26-13（2 台用）、OP26-14（3 台用）を使用（vii ページ参照））。

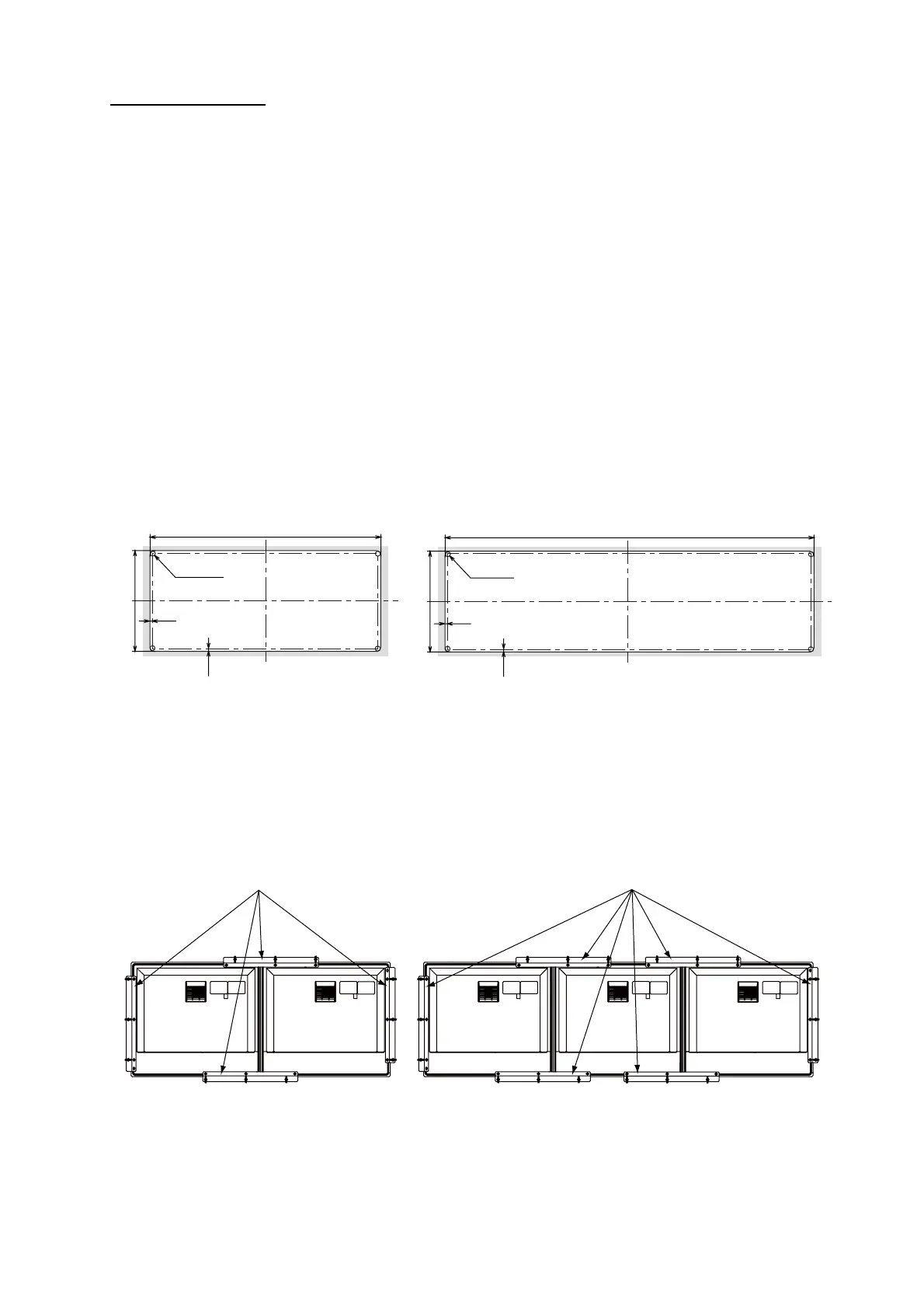

1. 取付け位置に下図のような取付け穴を開けます（D-4 ページ参照）。
2. 1.4 節の「埋込み背面留め ( オプション )」の手順 2 〜 5 に従って、表示器 2 台または
3 台をパネル（壁）にはめ込みます。
3. 表示器背面から下図の位置に F マウント金具 19 組品をナベセムス B で取り付けて、2
台または 3 台の表示器を連結します。
4. 1.4 節の「埋込み背面留め ( オプション )」の手順 7 〜 9 を参照して、2 台または 3 台
の表示器を固定します。
892
±
1
389
±1
(9)
4-Ø18
(9)
1342
±
1
389
±1
(9)
4-Ø18
(9)
㪉 บㅪ⚿䈱ขઃ䈔ⓣኸᴺෳ⠨࿑
㪊 บㅪ⚿䈱ขઃ䈔ⓣኸᴺෳ⠨࿑
㪝䊙䉡䊮䊃㊄ౕ㪈㪐⚵ຠ 䋨㪋୘䋩 䈪
㪉 บ䈱⴫␜ེ䉕ㅪ⚿䈜䉎
㪝䊙䉡䊮䊃㊄ౕ㪈㪐⚵ຠ 䋨㪍୘䋩 䈪
㪊 บ䈱⴫␜ེ䉕ㅪ⚿䈜䉎
