APPENDIX B OUTLINE & INSTALLATION DRAWINGS
GIA 63/GIA 63W Installation Manual Page B-5 (Page B-6 blank)
190-00303-05 Revision S
3.50 88.9
4.42 112.3
1.98 50.3
4X NOTE 3
2X 1.625 41.28
2X 4.500 114.30
2X 5.25 133.4
2X .56 14.2
NOTES: UNLESS OTHERWISE SPECIFIED
DIMENSIONS: INCHES[mm]1.
DIMENSIONS SHOWN ARE FOR REFERENCE ONLY.2.
MOUNTING HOLE FOR #6 FLAT HEAD 100
CSK SCREW (8 PLCS).3.
MOUNTING HOLE FOR #8 PAN HEAD SCREW (4 PLCS).4.
STANDALONE INSTALLATION
4X NOTE 4
2X .56 14.3
2X 2.75 69.85
2X 1.60 40.6
2X 4.458 113.23
GPS
AIR
COM
P603
P601
P604
P606
G/S
NAV
P602
P605
4X NOTE 3
2X 6.91 175.5
3X 6.42 163.1
2X 5.250 133.35
2X .56 14.2
6X 10.06 255.4
2X 8.84 224.6
2X 1.13 28.6
2X 4.500 114.30
4X 9.23 234.3
8.35 212.0
.14 3.5
2X 3.88 98.5

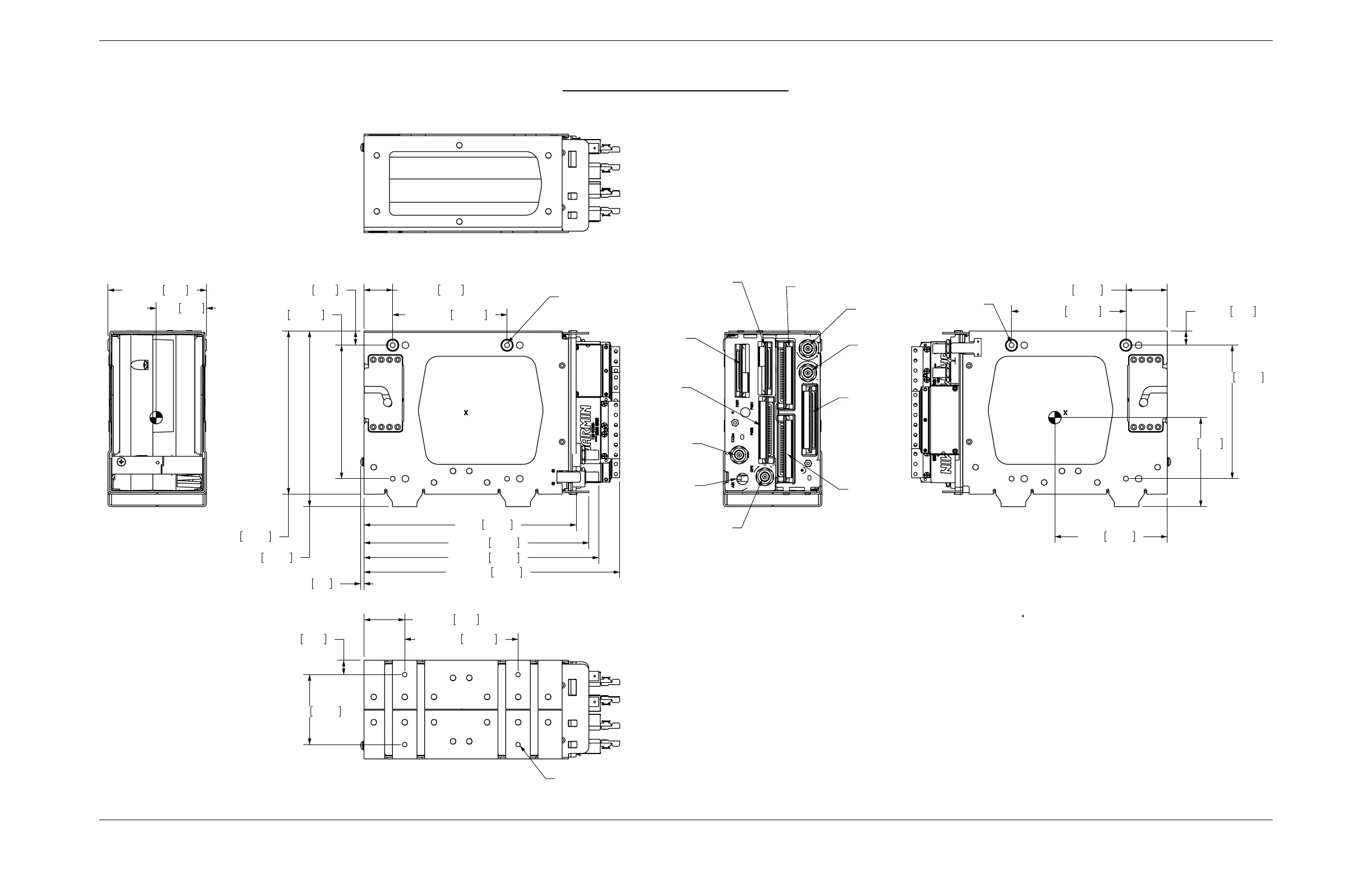

Figure B-3. GIA 63(W) Standalone Installation Outline Drawing
