GTS 8XX/GPA 65 Installation Manual Page 4-1
190-00587-00 Revision 4TP
4 SYSTEM INTERCONNECTS
4.1 GTS 8XX Pin Function List
4.1.1 P8001 (Digital)

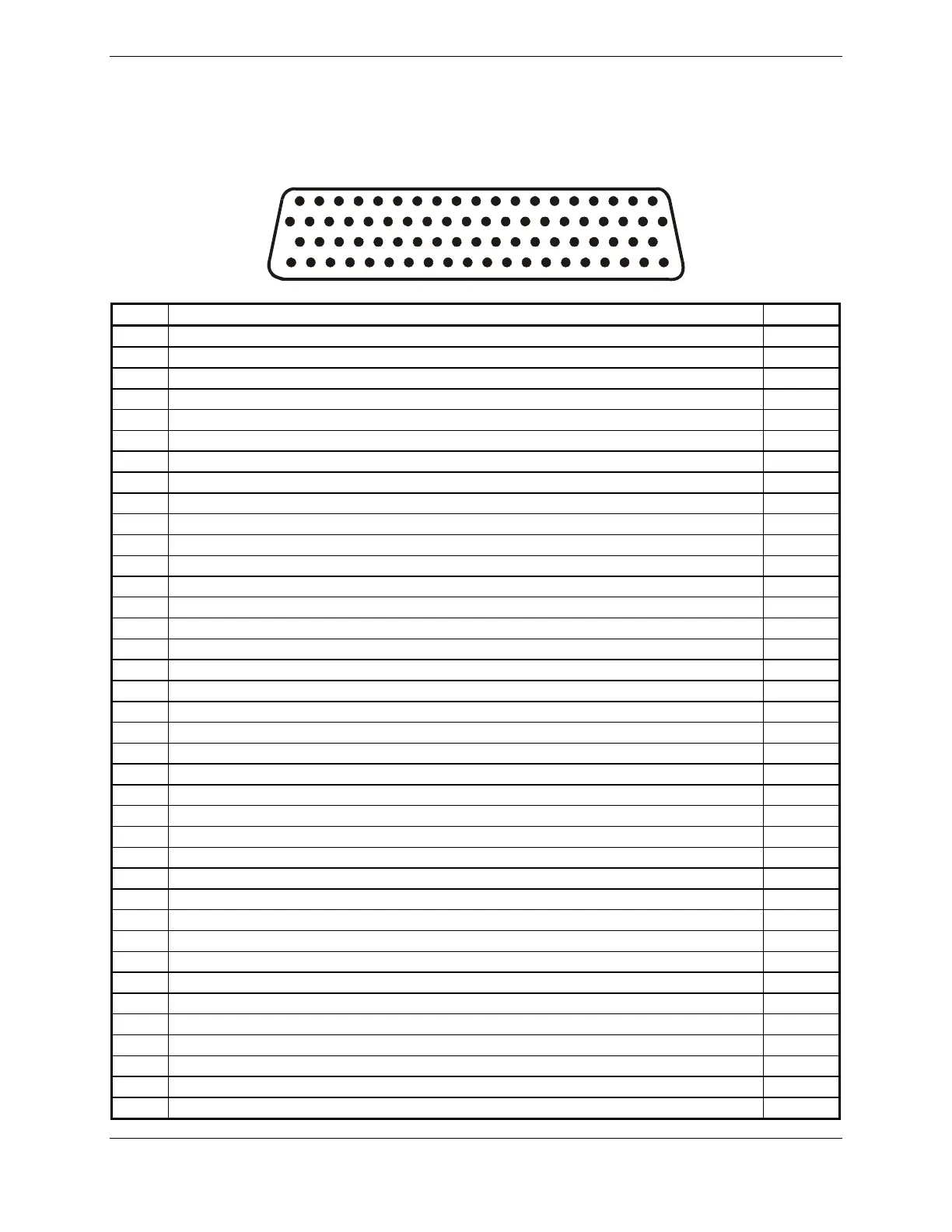

View of J8001 connector from back of unit
1 2 3 4 5 6 7 8 9 10 11121314151617181920
21 22 23 24 25 26 27
28 29
30 31 32 33 34 35 36 37 38 39
40
41 42
43 44 45 46 47 48 49 50 51 52 53 54 55 56
57
58 59
60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78
Pin Pin Name I/O
1 CONFIG MODULE GROUND --
2 RS-232 OUT 1 Out
3 RS-232 IN 1 In
4 SIGNAL GROUND --
5 RS-232 OUT 2 Out
6 RS-232 IN 2 In
7 SIGNAL GROUND --
8 RS-232 OUT 3 Out
9 RS-232 IN 3 In
10 SIGNAL GROUND --
11 RS-232 OUT 4 Out
12 RS-232 IN 4 In
13 SIGNAL GROUND --
14 ARINC 429 OUT 1 A Out
15 ARINC 429 OUT 1 B Out
16 ARINC 429 IN 1 A In
17 ARINC 429 IN 1 B In
18 SIGNAL GROUND --
19 GPS PPS 1 IN In
20 SIGNAL GROUND --
21 CONFIG MODULE POWER OUT Out
22 SIGNAL GROUND --
23 ARINC 429 OUT 2 A Out
24 ARINC 429 OUT 2 B Out
25 ARINC 429 IN 2 A In
26 ARINC 429 IN 2 B In
27 SIGNAL GROUND --
28 ARINC 429 OUT 3 A Out
29 ARINC 429 OUT 3 B Out
30 ARINC 429 IN 3 A In
31 ARINC 429 IN 3 B In
32 SIGNAL GROUND --
33 ARINC 429 OUT 4 A Out
34 ARINC 429 OUT 4 B Out
35 ARINC 429 IN 4 A In
36 ARINC 429 IN 4 B In
37 RS-422 IN A In
38 RS-422 IN B In
