4 FR

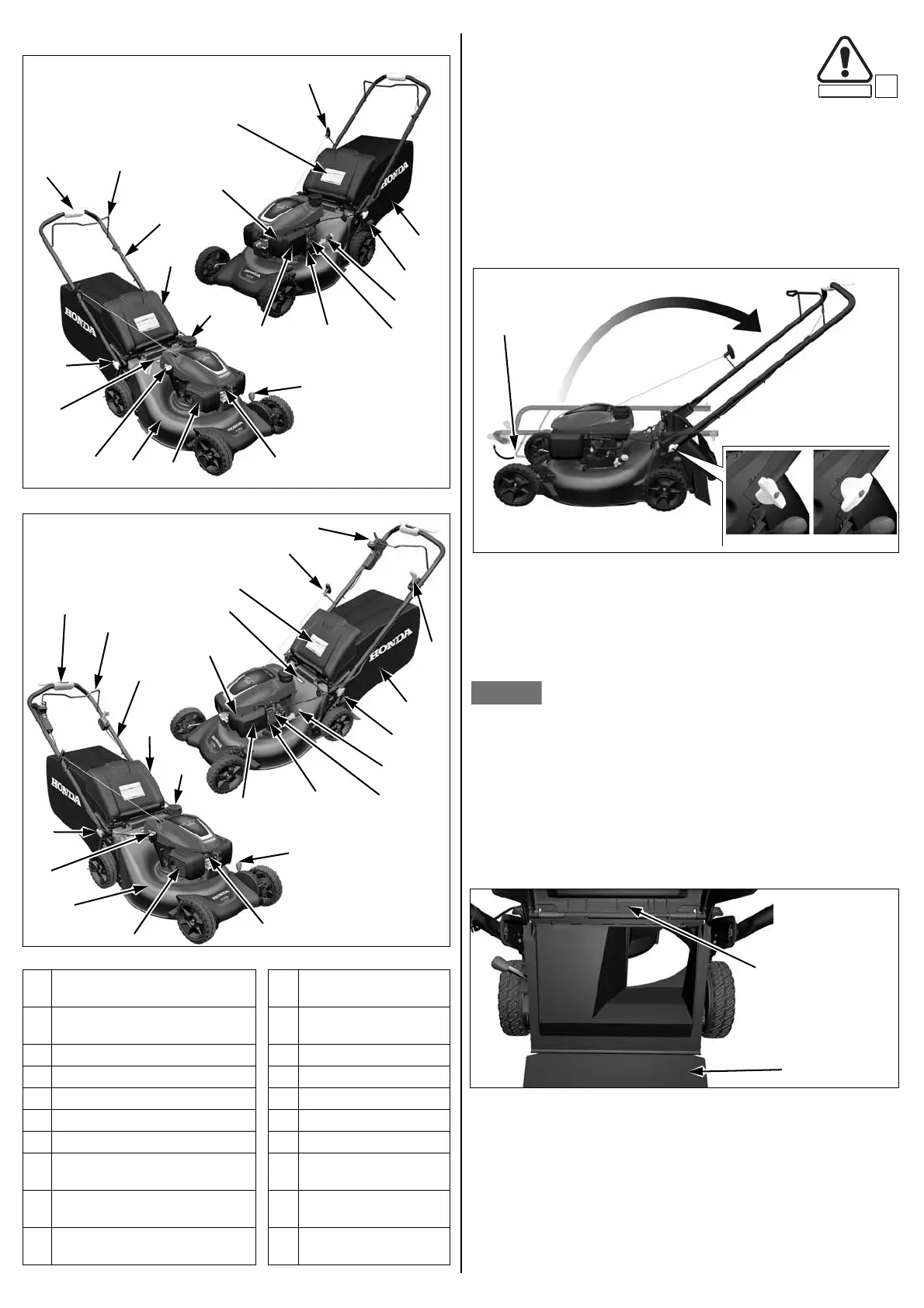

DESCRIPTION GÉNÉRALE PRÉPARATION ET VÉRIFICATIONS
AVANT L’UTILISATION
DÉBALLAGE
Retirer le carton autour du guidon.
MONTAGE DU GUIDON
Mettre les molettes de réglage du guidon en position déverrouillée, puis
lever avec soin le guidon en position de tonte . Le type VKEA requiert
que le levier de commande de l’organe de coupe soit tiré contre le
guidon.
Aligner les molettes de réglage sur l’un des deux trous de chaque support
de guidon. Le réglage des molettes sur les trous inférieurs entraîne le
levage du guidon sur sa position la plus haute.
Tourner les molette de réglage du guidon de 90 degrés en position
verrouillée, en s’assurant que les deux côtés sont positionnés à la même
hauteur.
AVIS
Ne pas coincer, pincer ou vriller les câbles de commande lors du dépliage du
guidon. Les câbles ou le système de commande du moteur risquent d’être
endommagés.
VÉRIFICATION DE LA PROTECTION ARRIÈRE
En cas d’utilisation normale, la protection arrière est susceptible de se
détériorer et de s’user. Retirer le bac de ramassage et lever la protection
d’éjection [1] pour vérifier l’absence de fissures et de déchirures sur la
protection arrière [2]. En cas d’usure excessive de la protection arrière, il
convient de la faire remplacer par votre concessionnaire Honda agréé.
1
Levier de commande de l’organe de coupe
(
Démarre et arrête l’organe de coupe
)
11 Commande Smart Drive
2 Guidon 12
Molette de réglage du
guidon (2)
3 Bouchon du réservoir d’essence 13 Robinet d’essence
4 Carter de coupe 14 Numéro de série du moteur
5 Silencieux 15 Filtre à air
6 Bouchon de remplissage d’huile 16 Carburateur
7 Molette de commande de coupe 17 Bouchon de bougie
8
Levier de réglage de la hauteur de
coupe (2)
18 Protection d’éjection
9 Bac de ramassage 19
Levier de commande des
gaz (VYEA)
10 Lanceur 20
Bouton d’arrêt de la rotation
(VYEA)
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (AUTOCOLLANT)
[6]
[8]
[15]
B (AUTOCOLLANT)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
Type VKEA
C (AUTOCOLLANT)
Type VYEA
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (AUTOCOLLANT)
[6]
[8]
[15]
B (AUTOCOLLANT)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
[20]
[19]
C (AUTOCOLLANT)
MOLETTES DE RÉGLAGE
DU GUIDON
DÉVERROUILLAGE
VERROUILLAGE
