4 IT

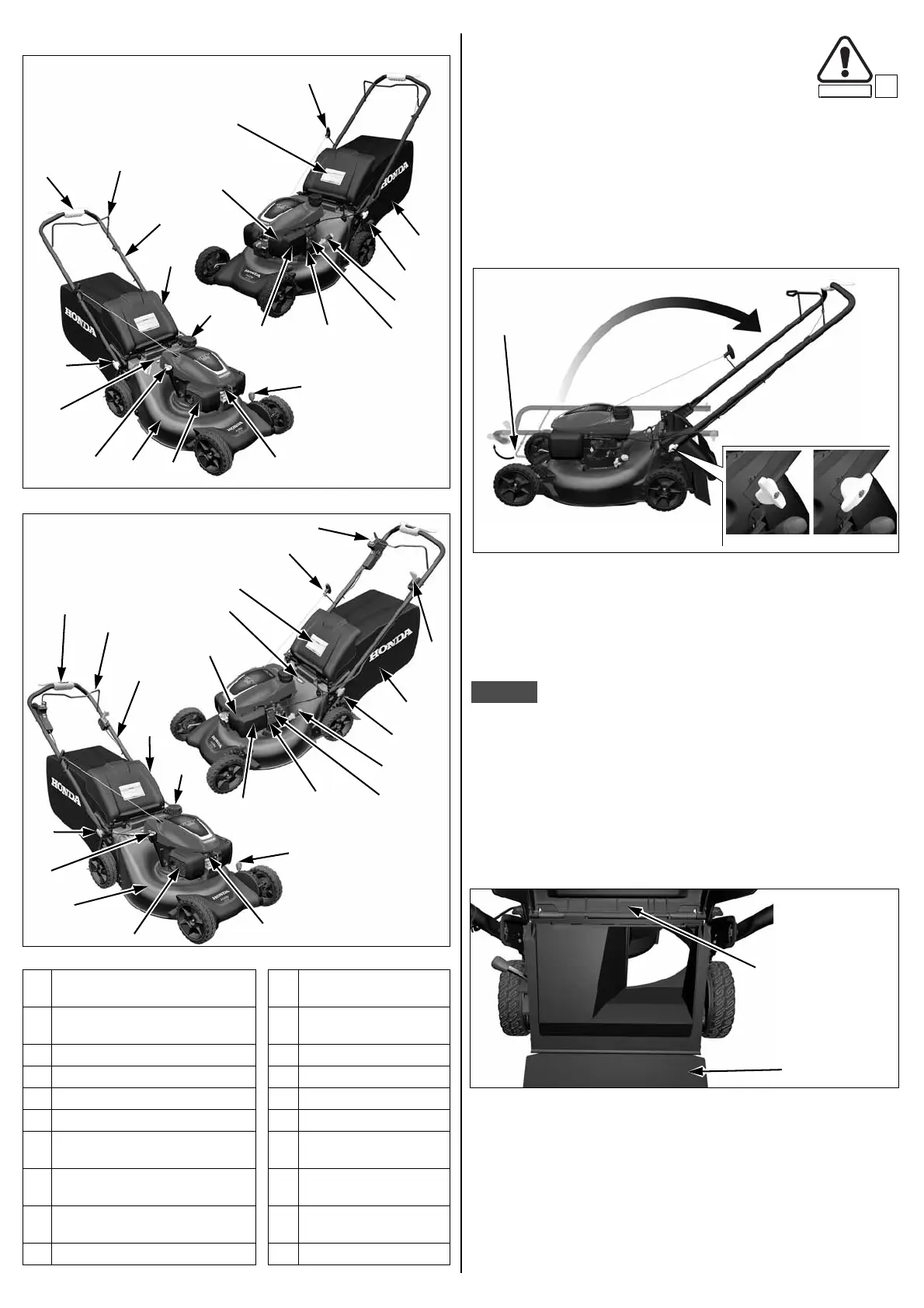

DESCRIZIONE GENERALE PREPARAZIONE E VERIFICHE
PRIMA DELL’USO
DISIMBALLAGGIO
Rimuova tutto il cartone intorno al manubrio.
MONTAGGIO DEL MANUBRIO
Ruotare le manopole di regolazione del manubrio in posizione di sblocco,
quindi sollevare con cautela il manubrio in posizione di rasatura . Il tipo
VKEA richiede che la leva di comando delle lame di taglio venga tirata
contro il manubrio.
Allineare le manopole di regolazione con uno dei due fori su ogni tirante
del manubrio. Impostando le manopole di regolazione nei fori più bassi, il
manubrio viene portato nella posizione più alta.
Ruotare le manopole di regolazione del manubrio di 90 gradi in posizione
di blocco, assicurandosi che entrambi i lati siano posizionati alla stessa
altezza.
AVVISO
Non lasciare che i cavi di comando si impiglino, si schiaccino o si attorciglino
durante l’apertura del manubrio. I cavi o il sistema di controllo del motore
potrebbero risultare danneggiati.
VERIFICA DELLA PROTEZIONE POSTERIORE
Durante il normale utilizzo, la protezione posteriore è soggetta a
deterioramento e usura. Rimuovere il sacco di raccolta e sollevare la
protezione di scarico [1] per controllare che la protezione posteriore [2]
non sia incrinata o lacerata. Se la protezione posteriore è eccessivamente
usurata, farla sostituire da un concessionario autorizzato Honda.
1
Leva di comando delle lame di taglio
(Avvia e arresta le lame di taglio)
11 Comando Smart Drive
2Manubrio 12
Manopola di regolazione del
manubrio (2)
3 Tappo del serbatoio carburante 13 Rubinetto carburante
4 Coprilama 14 Numero di serie del motore
5 Silenziatore 15 Filtro dell’aria
6 Tappo di riempimento dell’olio 16 Carburatore
7 Manopola Clip Director 17
Tappo della candela di
accensione
8
Leva di regolazione dell’altezza di
taglio (2)
18 Protezione di scarico
9 Sacco di raccolta 19
Manetta dell’acceleratore
(VYEA)
10 Avviamento con autoavvolgente 20 Pulsante Roto-Stop (VYEA)
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (ETICHETTA)
[6]
[8]
[15]
B (ETICHETTA)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
Tipo VKEA
C (ETICHETTA)
Tipo VYEA
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (ETICHETTA)
[6]
[8]
[15]
B (ETICHETTA)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
[20]
[19]
C (ETICHETTA)
SICUREZZA
B3


MANOPOLE DI REGOLAZIONE
DEL MANUBRIO
SBLOCCATE
BLOCCATE
[2]
[1]
