Honda HRN536C User Manual

4 DE

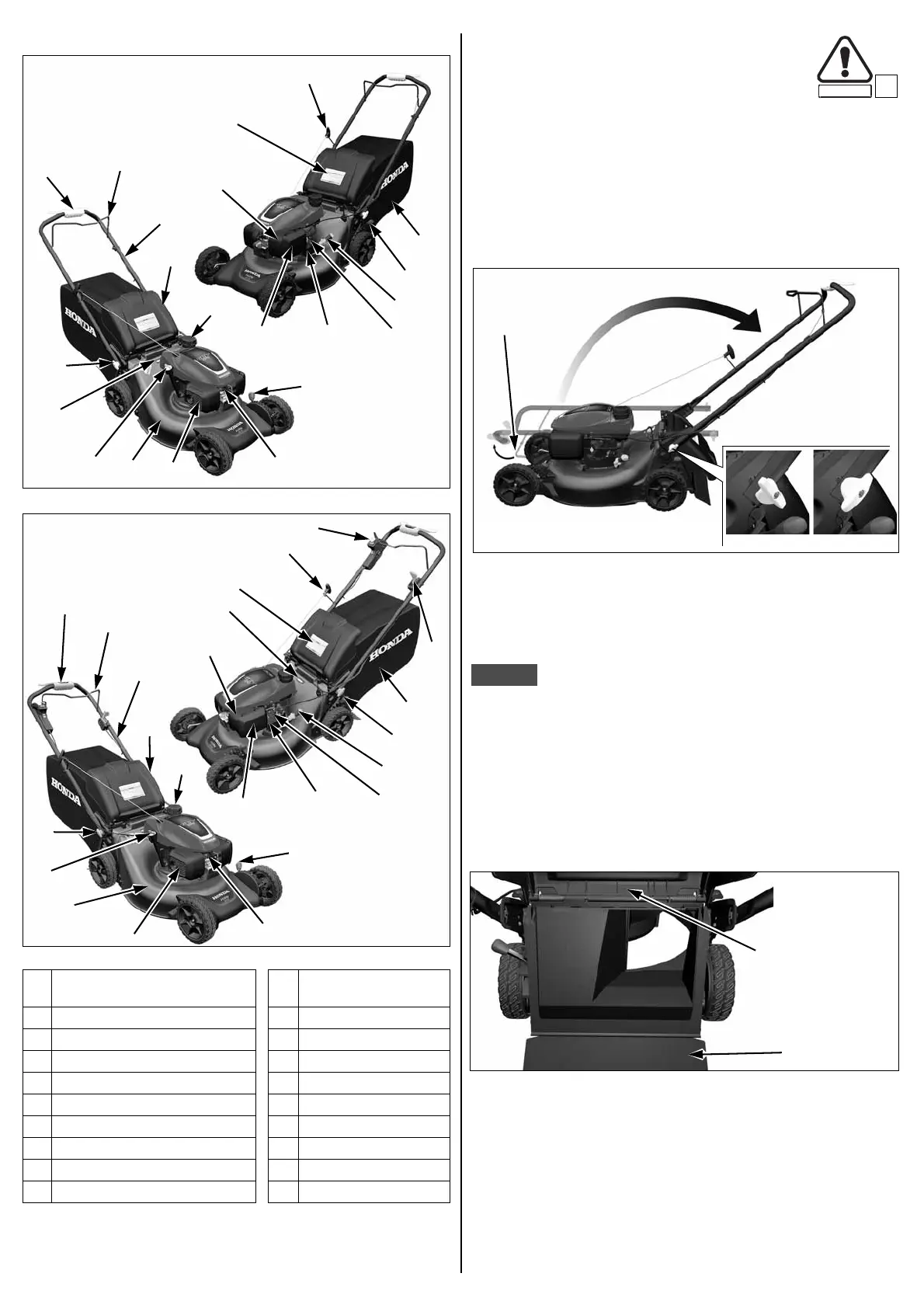

ALLGEMEINE BESCHREIBUNG VORBEREITUNG UND KONTROLLEN
VOR INBETRIEBNAHME
AUSPACKEN
Den gesamten Karton um den Lenker herum entfernen.
MONTAGE DES LENKERS
Die Einstellknöpfe des Lenkers in die entriegelte Position drehen und den
Lenker dann vorsichtig in die Mähposition  heben. Beim Typ VKEA muss
das Stellteil für das Schneidwerkzeug  an den Lenker herangezogen
werden.
Die Einstellknöpfe mit einem der beiden Löcher an jeder Lenkerstrebe
ausrichten. Wenn Sie die Einstellknöpfe in die untersten Löcher einrasten,
ist der Lenker in der höchsten Position.
Die Einstellknöpfe für den Lenker um 90 Grad in die verriegelte Position
drehen und sicherstellen, dass beide Seiten auf derselben Höhe sind.
ZUR BEACHTUNG
Darauf achten, dass die Seilzüge nicht eingeklemmt, gequetscht oder
geknickt werden, wenn Sie den Lenker ausklappen. Die Seilzüge oder die
Motorsteuerung können beschädigt werden.
KONTROLLE DES HINTEREN SCHUTZSCHILDS
Bei normalem Gebrauch unterliegt das hintere Schutzschild Abnutzung
und Verschleiß. Den Schnittgutsammler abnehmen und die
Auswurfabdeckung [1] anheben, um das hintere Schutzschild [2] auf Risse
zu prüfen. Wenn das hintere Schutzschild übermäßig abgenutzt ist, lassen
Sie es von Ihrem Honda-Vertragshändler austauschen.
1
Schneidwerkzeug-Stellteil (Startet und
stoppt das Schneidwerkzeug)
11 Smart Drive-Steuerung
2 Lenker 12 Lenkereinstellknopf (2)
3 Kraftstofftankdeckel 13 Kraftstoffhahn
4 Schneidwerkzeugabdeckung 14 Motor-Seriennummer
5Schalldämpfer 15Luftfilter
6 Öleinfüllverschluss 16 Vergaser
7 Knopf für Schnittgutsteuerung 17 Zündkerzenstecker
8 Schnitthöhen-Einstellhebel (2) 18 Auswurfabdeckung
9 Schnittgutsammler 19 Gashebel (VYEA)
10 Seilzugstarter 20 Roto-Stop-Taste (VYEA)
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (AUFKLEBER)
[6]
[8]
[15]
B (AUFKLEBER)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
Typ VKEA
C (AUFKLEBER)
Typ VYEA
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (AUFKLEBER)
[6]
[8]
[15]
B (AUFKLEBER)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
[20]
[19]
C (AUFKLEBER)
SECURITE
B3


LENKER-
EINSTELLKNÖPFE
ENTRIEGELT VERRIEGELT
[2]
[1]
