13 NL
9. Monteer het geluiddemperscherm op de motor, draai de drie bouten
stevig vast en bevestig vervolgens de rode bovenkap weer.
DEMONTAGE EN MONTAGE VAN
DE MAAIMESSEN
Als u de maaimessen verwijdert om ze te slijpen
of te vervangen, hebt u voor de montage een
momentsleutel nodig. Draag stevige handschoenen om uw handen te
beschermen.
SLIJPEN van de maaimessen: Om te vermijden dat de maaimessen
verzwakken, of onbalans of slecht snijden veroorzaken, moeten de
maaimessen door getraind personeel bij een erkende Honda-dealer
worden geslepen.
VERVANGING van de maaimessen: Gebruik originele
vervangingsmaaimessen van Honda of hun equivalent.

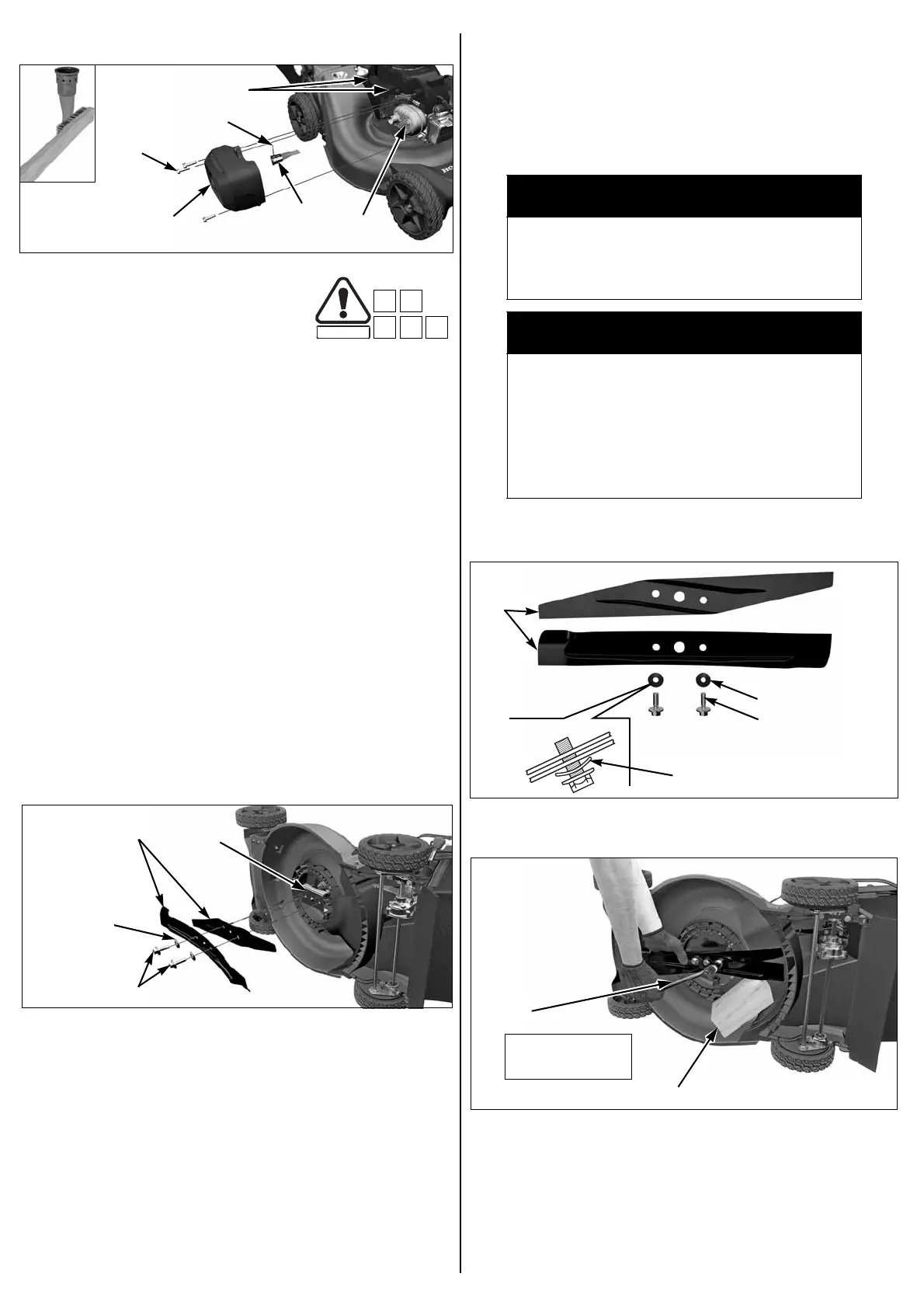

Demontage
1. Draai de benzinekraan DICHT en trek de bougiedop van de bougie.
2. Kantel de maaier naar rechts, zodat de tankdop aan de bovenzijde
komt. Dit helpt brandstoflekkage, het binnensijpelen van motorolie in
het luchtfilter en moeilijk starten te voorkomen.
3. Verwijder de mesbevestigingsbouten [1] en de speciale sluitringen [2]
met een dopsleutel van 14 mm (6-kant). Draag dikke lederen
handschoenen en houd de maaimessen [3] met uw hand vast om te
voorkomen dat ze gaan draaien bij het verwijderen van de bouten.
Verwijder de maaimessen.
4. Inspecteer de houder van de maaimessen (VKEA) of Roto-Stop
assemblage (VYEA) [4] en het montageoppervlak van de maaimessen
op beschadiging. Als er schade wordt geconstateerd of als de
maaimessen een hard voorwerp hebben geraakt, vervang dan de
beschadigde onderdelen.
Installatie
1. Maak de omgeving rond de mesbevestiging vrij van vuil en gras.
2. Monteer beide messen [3] met behulp van de twee
mesbevestigingsbouten [1] en speciale sluitringen [2], zoals in de
afbeelding is weergegeven. Zorg ervoor dat u de speciale sluitringen
aanbrengt met de holle kant naar het maaimes en de bolle kant naar
de kop van de bout.
De mesbevestigingsbouten en sluitringen zijn speciaal voor deze
toepassing ontworpen. Wanneer u de bouten en sluitringen vervangt,
gebruik dan enkel originele Honda-onderdelen.
3. Draai de mesbevestigingsbouten vast met een momentsleutel [4].
Blokkeer de messen bij het vastdraaien van de mesbevestigingsbouten
met een houten blok [5].
Aanhaalmoment mesbevestigingsbouten: 54 N•m
Als u niet over een momentsleutel beschikt, laat de
mesbevestigingsbouten dan vastzetten door uw erkende
Honda-dealer voordat u de maaier weer gaat gebruiken. Als de
mesbevestigingsbouten te vast zijn aangedraaid, kunnen ze breken.
Als de mesbevestigingsbouten niet voldoende zijn aangedraaid,
kunnen ze losraken of eruit komen. In beide gevallen is het mogelijk
dat de maaimessen worden weggeslingerd terwijl u de maaier bedient.
[4]
[3]
[1]
[2]
[5]
[6]
(getoond met rode bovenkap verwijderd)
WAARSCHUWING
Als u bij deze maaier slechts één maaimes monteert, kan
dit mes losraken en uit de maaier worden geworpen, wat
tot ernstig of zelfs dodelijk letsel kan leiden.
Monteer daarom altijd beide messen als set.
WAARSCHUWING
Als de mesbevestigingsbouten niet goed zijn aangedraaid,
kunnen de maaimessen losraken en uit de maaier worden
geslingerd.
Een maaimes dat door de maaier wordt weggeslingerd,
kan iemand ernstig verwonden of doden.
Zorg ervoor dat de mesbevestigingsbouten goed zijn
aangedraaid.
[2[ (2)
[1] (2)
[2] RICHTING
[3]
[4]
AANHAALMOMENT:
54 N•m
[5]
