17 FR

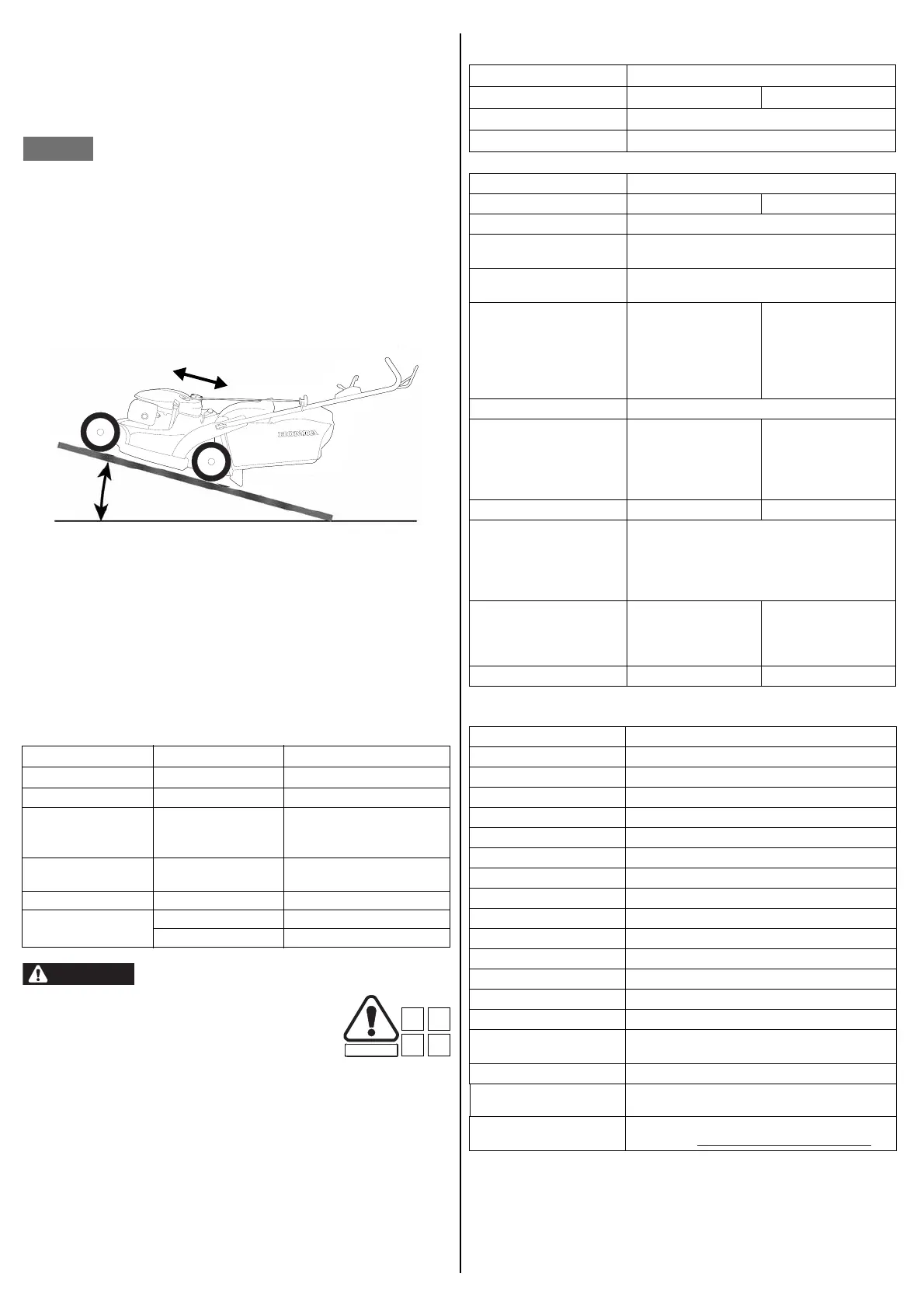

CHARGEMENT ET DÉCHARGEMENT
Positionner la tondeuse de sorte que les quatre roues se trouvent sur le
plancher du véhicule de transport. Attacher la tondeuse à l’aide de cordes
ou de sangles, et bloquer les roues. Éloigner les cordes ou les sangles des
commandes, des leviers de réglage, des câbles et du carburateur.
Pour éviter tout risque de perte de contrôle ou d’endommagement de la
tondeuse, ne pas utiliser le système de traction pour déplacer la tondeuse (en
montée ou en descente) sur une rampe de chargement.
1. Mettre le robinet d’essence en position OFF.
2. Utiliser une rampe de chargement appropriée. Régler la rampe de
chargement de façon que son angle d’inclinaison soit inférieur à 15°
(26 %). Si aucune rampe de chargement n’est disponible, deux
personnes doivent porter la tondeuse pour la charger et la décharger
du véhicule de transport tout en la maintenant de niveau.
INFORMATIONS UTILES
TROUVER UN CONCESSIONNAIRE AGRÉÉ
Se référer à la page 19.
PIÈCES COURANTES, ACCESSOIRE EN OPTION ET
CONSOMMABLES
Prendre contact avec un revendeur agréé Honda pour acquérir l’une des
pièces d’origine répertoriées ci-après, ou toute autre pièce.
Pour votre sécurité, il est formellement interdit de
monter tout autre accessoire que ceux répertoriés
ci-dessus et spécifiquement conçus pour le
modèle et le type de tondeuse.
SPÉCIFICATIONS TECHNIQUES
Point d’entretien Référence Remarques
Filtre à air
17211-Z8B-901 Papier
Bougie
98079-55846 NGK (marque) BPR5ES
Organe de coupe :
Inférieur
Supérieur
72511-VR8-M00
72531-VR8-M00
Toujours utiliser les organes de
coupe supérieur et inférieur en
tant qu’ensemble.
Boulon de l’organe de
coupe (2)
90105-960-710 2 requis, 10 x 20 mm
Rondelle (2) 90502-VG3-000 2 requises
Roue/pneu 44710-VR8-N00 Avant
42710-VR8-N00 Arrière
MODÈLE HRN536C1
TYPE VKEA VYEA
CODE DE DESCRIPTION MCHF
FONCTION Tonte de pelouses
GÉNÉRAL
Dimensions L x W x h
1 550 x 575 x 1 035 mm
Poids à sec
36 kg 40 kg
Largeur de coupe
530 mm
Réglages de hauteur de
coupe
27 mm, 39 mm, 51 mm,
64 mm, 76 mm, 88 mm, 100 mm
Capacité du bac de
ramassage
70 l
Niveau de pression
acoustique au niveau des
oreilles de l’opérateur
(conformément à la norme
EN ISO5395-2:2013 +
A1:2016 + A2:2017)
84,8 dB(A) 85,4 dB(A)
Incertitude
1dB(A)
Niveau de puissance
acoustique mesuré
(conformément aux
directives 2000/14/CE,
2005/88/CE)
96,68 dB(A) 96,33 dB(A)
Incertitude
0,78 dB(A) 0,64 dB(A)
Niveau de puissance
acoustique garanti
(conformément aux
directives 2000/14/CE
2005/88/CE)
98 dB(A)
Test de vibration
(conformément à la norme
EN ISO5395-2:2013 +
A1:2016 + A2:2017) *
3,87 m/s
2
5,39 m/s
2
Incertitude (EN12096)
0,45 m/s
2
0,63 m/s
2
MOTEUR
Modèle
GCV170A
Type
4 temps, monocylindre, arbre vertical
Cylindrée
166 cm
3
Alésage et course
60 x 59 mm
Refroidissement
Air forcé
Lubrification
Projection et pulvérisation
Taux de compression
8,0:1
Régime moteur maximal
2 950 min
-1
Puissance nette**
3,6 kW
Puissance nominale
3,2 kW
Système d’allumage
Magnétique à transistors
Bougie
NGK : BPR5ES
Écartement de bougie
0,7 ~ 0,8 mm
Filtre à air
Élément sec
Carburant recommandé
Essence sans plomb E10
Contenance du réservoir de
carburant
0,91 l
Huile recommandée
SAE 5W-30, 10W-30, API SJ ou ultérieure
Contenance en huile moteur
0,40 l
*** Volume de remplissage : 0,35 ~ 0,40 l
Émissions de dioxyde de
carbone (CO2)****
Se référer aux valeurs de CO2 du moteur Honda à
l’adresse www.honda-engines-eu.com/co2
