4 SV
ALLMÄN BESKRIVNING FÖRBEREDELSER OCH KONTROL-
LER FÖRE ANVÄNDNING
UPPACKNING
Ta bort all kartong runt handtaget.
MONTERING AV HANDTAGET
Vrid handtagets justeringsvred till olåst läge och lyft sedan försiktigt
handtaget till klippläge . VKEA-typen kräver att skärkontrollreglaget
dras mot handtaget.
Rikta in justeringsvreden mot ett av de två hålen på varje handtagsstag.
Om du ställer in justeringsvreden till de lägsta hålen höjs handtaget till det
högsta läget.
Vrid handtagets justeringsvred 90 grader till låst läge och se till att båda
sidorna är placerade på samma höjd.
Se till att manövervajrarna inte kläms när du fäller upp handtaget. Vajrarna
eller motorns styrsystem kan skadas.
KONTROLL AV DET BAKRE SKYDDET
Vid normal användning försämras och slits det bakre skyddet. Ta bort
gräsuppsamlaren och lyft upp utkastarskyddet [1] för att kontrollera att
det inte förekommer sprickor eller revor på det bakre skyddet [2]. Om det
bakre skyddet är alltför slitet ska det bytas ut av en auktoriserad
Honda-återförsäljare.

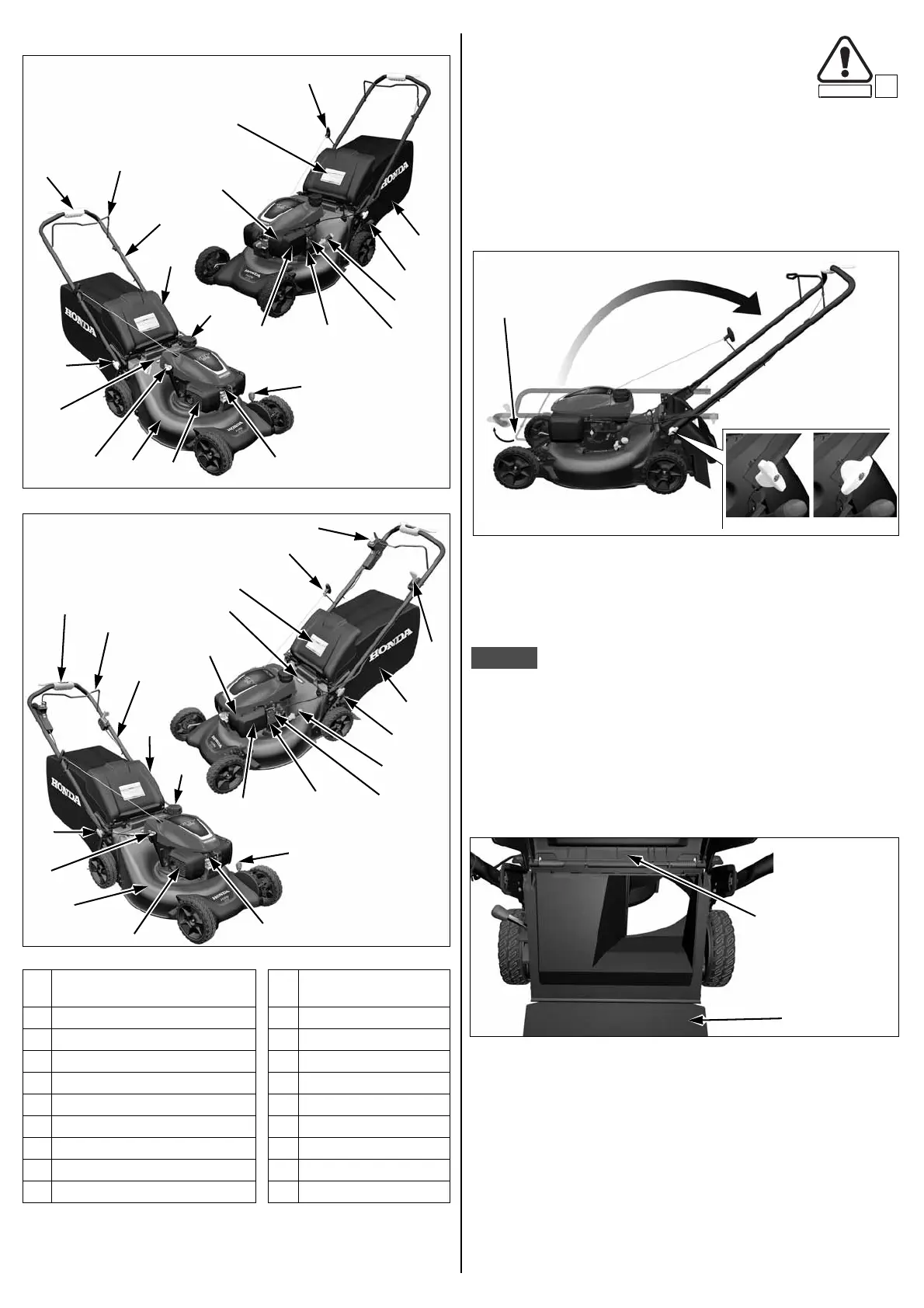

1
Skärkontrollreglage (Startar och
stoppar skäret)
11 Smart Drive-reglage
2 Handtag 12
Handtagets justeringsvred (2)
3Tanklock 13Bränsleventil
4 Skärhölje 14 Motorns serienummer
5 Ljuddämpare 15 Luftfilter
6 Oljepåfyllningslock 16 Förgasare
7 Clip Director-vred 17 Tändstiftshatt
8 Spak för inställning av klipphöjd (2) 18 Utkastarskydd
9 Gräsuppsamlare 19 Gasreglage (VYEA)
10 Startsnöre 20 Roto-Stop-knapp (VYEA)
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (ETIKETT)
[6]
[8]
[15]
B (ETIKETT)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
VKEA-Typ
C (ETIKETT)
VYEA-Typ
[2]
[3]
[4]
[5]
[7]
[9]
[10]
[1]
A (ETIKETT)
[6]
[8]
[15]
B (ETIKETT)
[8]
[11]
[12]
[13]
[14]
[16]
[17]
[18]
[20]
[19]
C (ETIKETT)
HANDTAG
JUSTERINGSVRED
OLÅST
LÅST
