13 IT
9. Installare la protezione della marmitta sul motore, serrare saldamente i
tre bulloni, quindi rimontare il coperchio superiore rosso.

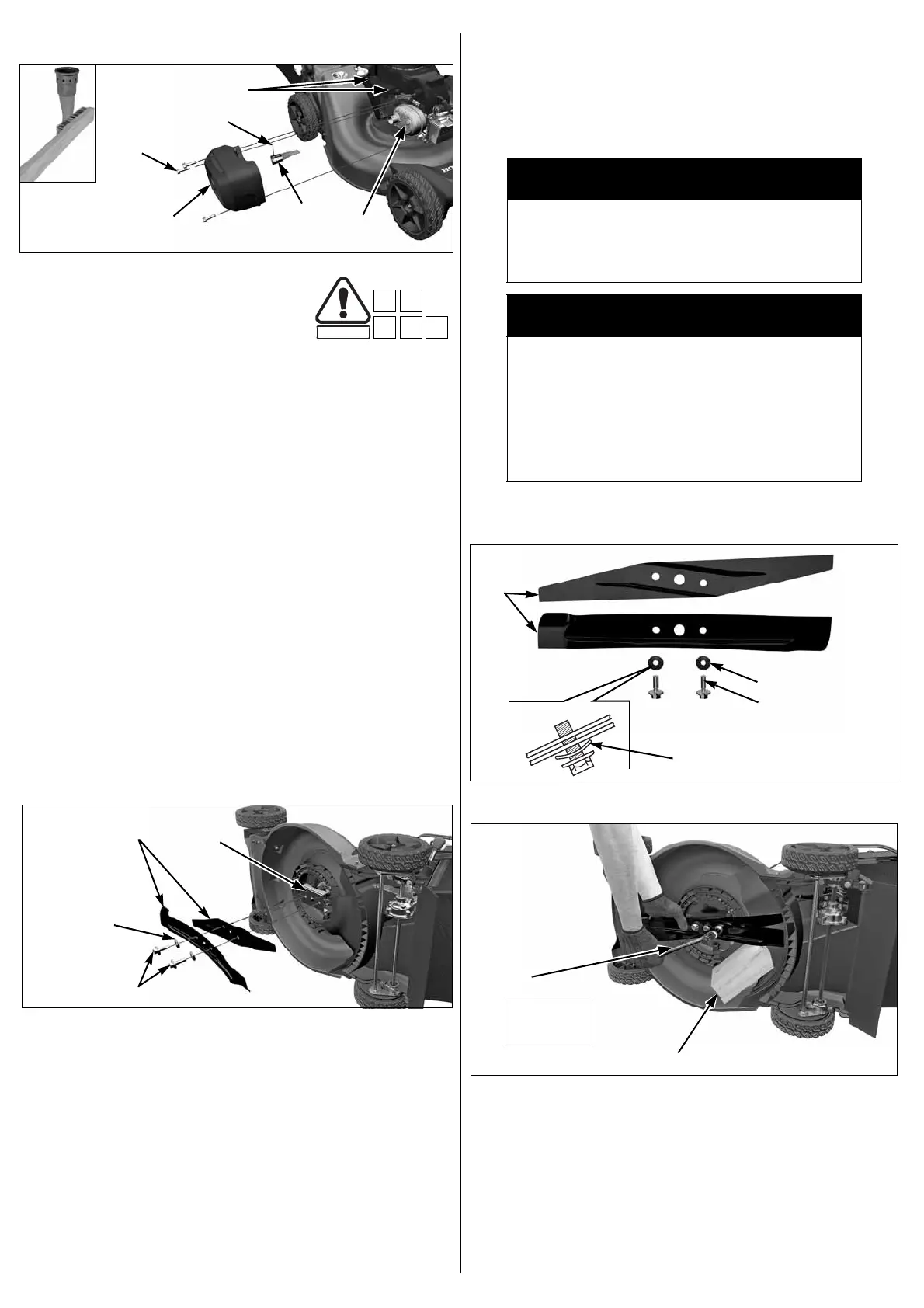

RIMOZIONE E INSTALLAZIONE
DELLE LAME DI TAGLIO
Qualora si rimuovano le lame di taglio per
l’affilatura o la sostituzione, è necessario
utilizzare una chiave dinamometrica per l’installazione. Indossare guanti
pesanti per proteggere le mani.
AFFILATURA DELLE LAME DI TAGLIO: Per evitare di indebolire le lame di
taglio o di causare squilibri o tagli insufficienti, le lame di taglio devono
essere affilate da personale qualificato presso un concessionario
autorizzato Honda.
SOSTITUZIONE DELLE LAME DI TAGLIO: Utilizzare lame di taglio di
ricambio originali Honda o equivalenti.
Rimozione
1. Disattivare il rubinetto carburante e scollegare il tappo della candela di
accensione.
2. Inclinare il rasaerba sul lato destro in modo che il tappo del serbatoio
carburante sia rivolto verso l’alto. In questo modo è possibile evitare
perdite di carburante, infiltrazioni di olio nel filtro dell’aria e difficoltà di
avviamento.
3. Rimuovere i bulloni delle lame di taglio [1] e le rondelle speciali [2] con
una chiave a bussola da 14 mm (6 punti). Indossare guanti di pelle
spessi e tenere le lame di taglio [3] con la mano per evitare che ruotino
durante la rimozione dei bulloni. Rimuovere le lame di taglio.
4. Ispezionare il coprilama (VKEA) o il complessivo Roto-Stop (VYEA) [4] e
la superficie di montaggio del coprilama per verificare che non siano
danneggiati. Se si riscontrano danni o se le lame di taglio hanno urtato
un oggetto duro, sostituire le parti danneggiate.
Installazione
1. Rimuovere la sporcizia e l’erba dalla zona di montaggio della lama.
2. Montare le lame di taglio [3] utilizzando i due bulloni [1] e le rondelle
speciali [2], come mostrato in figura. Assicurarsi di installare le rondelle
speciali con il lato concavo verso le lame di taglio e il lato convesso
verso la testa del bullone.
I bulloni e le rondelle delle lame di taglio sono stati progettati
appositamente per questa applicazione. Quando si sostituiscono i
bulloni e le rondelle, utilizzare solo ricambi originali Honda.
3. Serrare i bulloni della lama con una chiave dinamometrica [4]. Usare un
blocco in legno [5] per impedire alla lama di ruotare.
Forza di serraggio del bullone: 54 N·m
In mancanza di chiave dinamometrica, chiedere a un concessionario
Honda autorizzato di eseguire il corretto serraggio dei bulloni della
lama prima di utilizzare il rasaerba. Se i bulloni delle lame di taglio
vengono serrati eccessivamente, potrebbero rompersi. Se i bulloni
delle lame di taglio non sono serrati a sufficienza, potrebbero allentarsi
o uscire. In entrambi i casi, è possibile che le lame di taglio si stacchino
durante il funzionamento del rasaerba.
[4]
[3]
[1]
[2]
[5]
[6]
(coperchio rosso rimosso)
AVVERTENZA
L’utilizzo del rasaerba con una sola lama provoca l’errato
posizionamento della lama, che potrebbe staccarsi con il
rischio di lesioni gravi o morte.
Montare sempre entrambe le lame.
AVVERTENZA
Se i bulloni delle lame di taglio non sono serrati
correttamente, le lame di taglio potrebbero allentarsi ed
essere scagliate fuori dal rasaerba.
I mezzi di taglio scagliati dal rasaerba possono ferire
gravemente o uccidere qualcuno.
Assicurarsi che i bulloni delle lame di taglio siano serrati
correttamente.
[2] (2)
[1] (2)
[2] DIREZIONE
[3]
