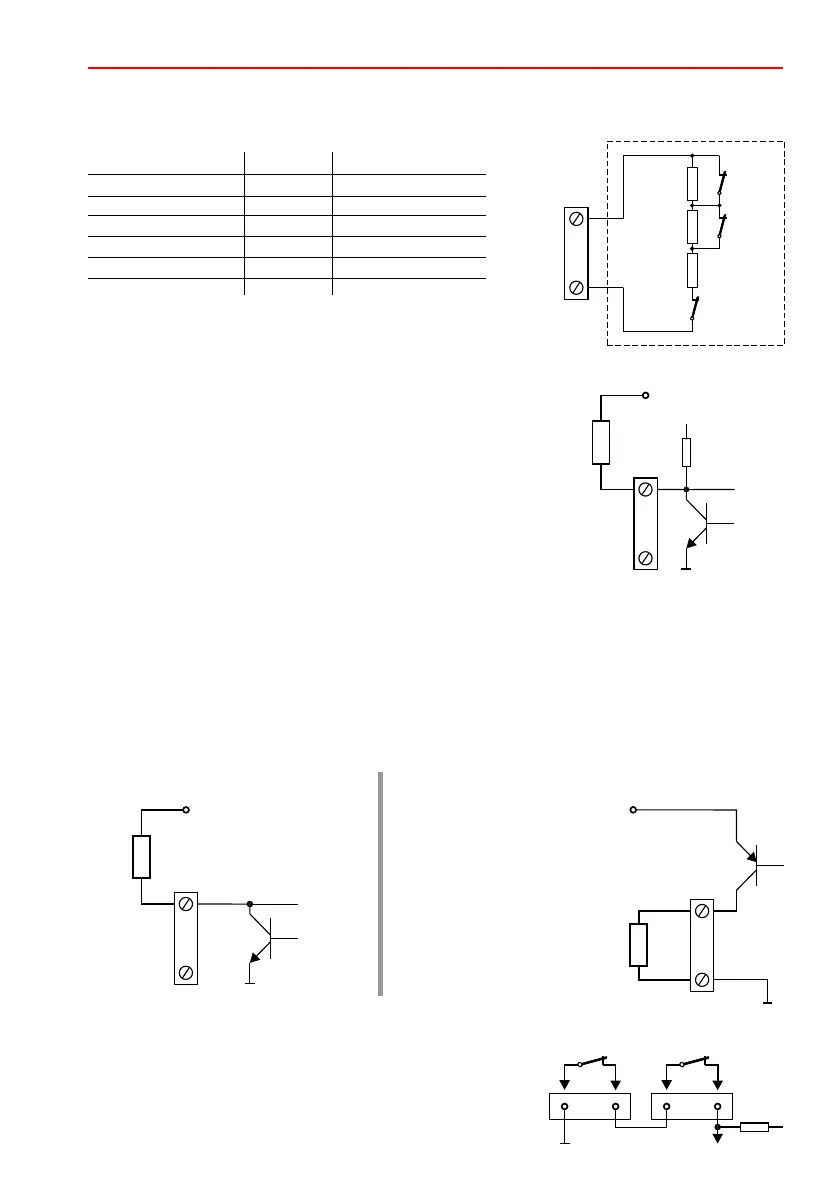

Montage-Anschluss-Anleitung IB2 16 I/O Erweiterung
8.2.3 Eingang als Ausgang programmiert
Die Ausgänge sind kurzschlussfest und strombegrenzt auf 50 mA
ausgeführt. Die Last an diesen Ausgängen darf an 9 - 15 V DC
betrieben werden.
8.2.2 Eingang mit Double Balanced Auswertung
Zustand Sollwert Bereich
- Kurzschluss 800
- gut 1 k 800 bis 1,5 k
- Alarm 2 k 1,5 k bis 3,2 k
- Störung 4 k 3,2 k bis 4,5 k
- Alarm + Störung 5 k 4,5 k bis 17,5 k
- Sabotage/Bruch 17,5 k
£
³
W
W W W
W W W
W W W
W W W
W
Die Bereiche sind fest vorgegeben.
8.4 Sabotageanschluss
Wird der Anschluss für die Abreißkontakt (Wall) oder
der Anschluss für den Sabotagekontakt (Tamper) nicht
benötigt, sind die betreffenden Kontakte zu brücken.
8.3 Ausgänge
Die Ausgänge sind von U_EXT = 5 - 15 V DC kurzschlussfest und strombegrenzt auf 50 mA
ausgeführt.
Bei U_EXT > 15 V DC bis 30 V DC berechnet sich der maximal erlaubte Strom über diesenAusgang
wie folgt:
I_max = 60 mA - 2 x (U_EXT - 15 V)
Den Ausgängen können mittels Programmierung die Funktion "Low-aktiv" oder "High-aktiv" zuge-
wiesen werden:
WALL TAMPER
Melder, z. B.
Bewegungsmelder
Störung
Alarm
Sabotage
IN1 – 16
0 V
R_F
3k
R_A
R_T
1k
1k
IN1 – 16
0 V
UB (9 - 15 V DC)
RL
Ausgang "Low-aktiv" beschaltet: Ausgang "High-aktiv" beschaltet:
Bei dieser Beschaltung muss
der
beschaltet
werden.
Fällt der Spannungswert unter
U_ext < 3 V, wird an die
Zentrale eine Störung
übermittelt.
Anschluss U_EXT auf
der Platine
0 V
U = 5 V – 30 V DC
RL
OUT 1 - 16
(low)
OUT 1 - 16
(high)
0 V
U_EXT = 5 – 30 V DC
RL
