5
Montage-Anschluss-Anleitung IB2 16 I/O Erweiterung

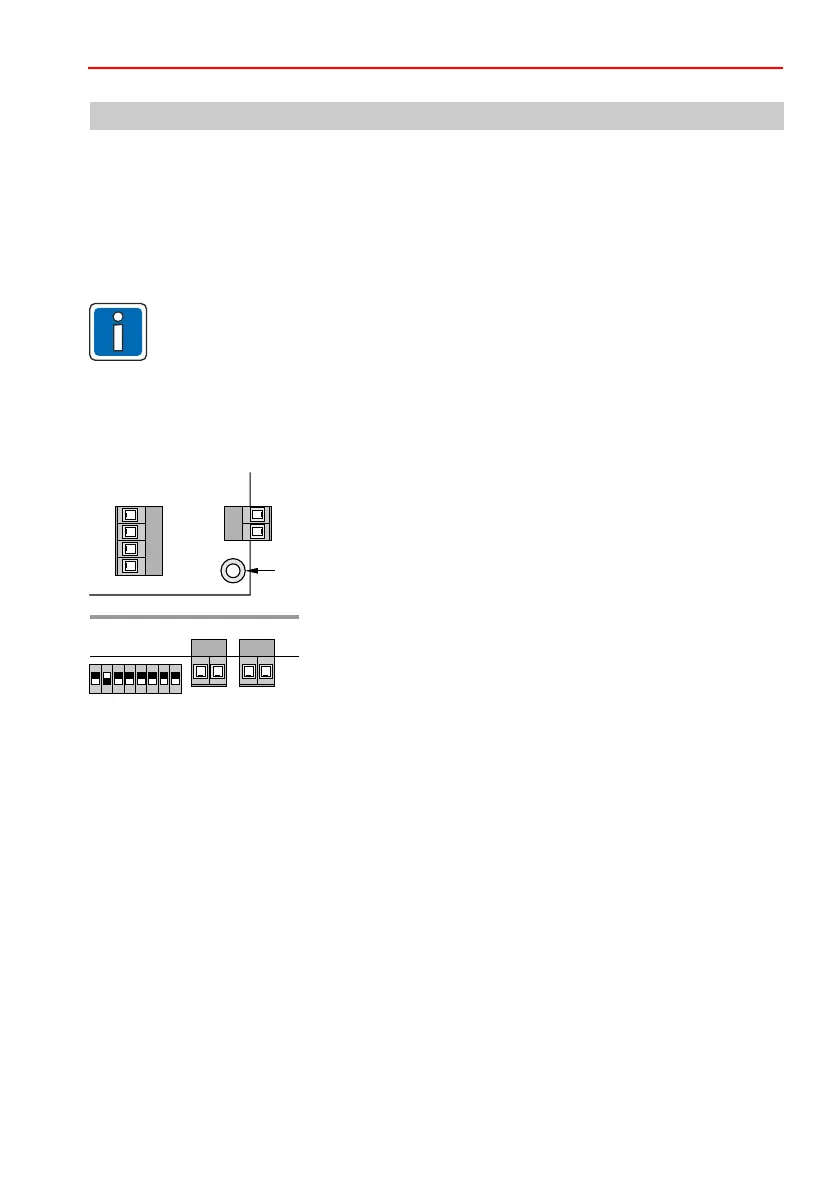

4.2 Montage in das Zentralengehäuse
• Platine mit dem mitgelieferten Befestigungsmaterial
(Lemosa-Abstandshalter) auf dem Gehäuseboden befes-
tigen.
• Die mit PE gekennzeichnete Ecke der Platine mit einer
Metallschraube auf dem geerdeten Gehäuseboden fest-
schrauben.
• Anschlüsse "Wall" und "Tamper" überbrücken.
(Abreißkontakt und Türkontakt werden an der Zentralen-
platine angeschlossen.)
4. Montage
4.1 Richtlinien
Bei Anlagen gemäß VdS und EN muss in ein Gehäuse, das für den nachträglichen
Einbau eines Schlosses vorgesehen ist, anstelle der Kunststoffabdeckung ein VdS-
anerkannter Schlosseinsatz (z. B. 028051) eingebaut werden.
Bei Anlagen, bei denen der Aufbau der Zentrale nicht den EN-Richtlinien entspricht,
muss die EN-Kennzeichnung an der Zentrale entfernt werden.
Die Montage erfolgt auf dem Metall-Gehäuseboden der Zentrale oder in einem abgesetzten
Metallgehäuse. Die Platinengröße entspricht den bisher bekannten I-BUS Modulen.
Beachten Sie das Kap. "Erdung und Abschirmung" in der Installationsanleitung der Zentrale MB-
Secure.
PE
ON
1 2 3 4 5 76 8
Wall Tamper
