5. Installationsrichtlinien

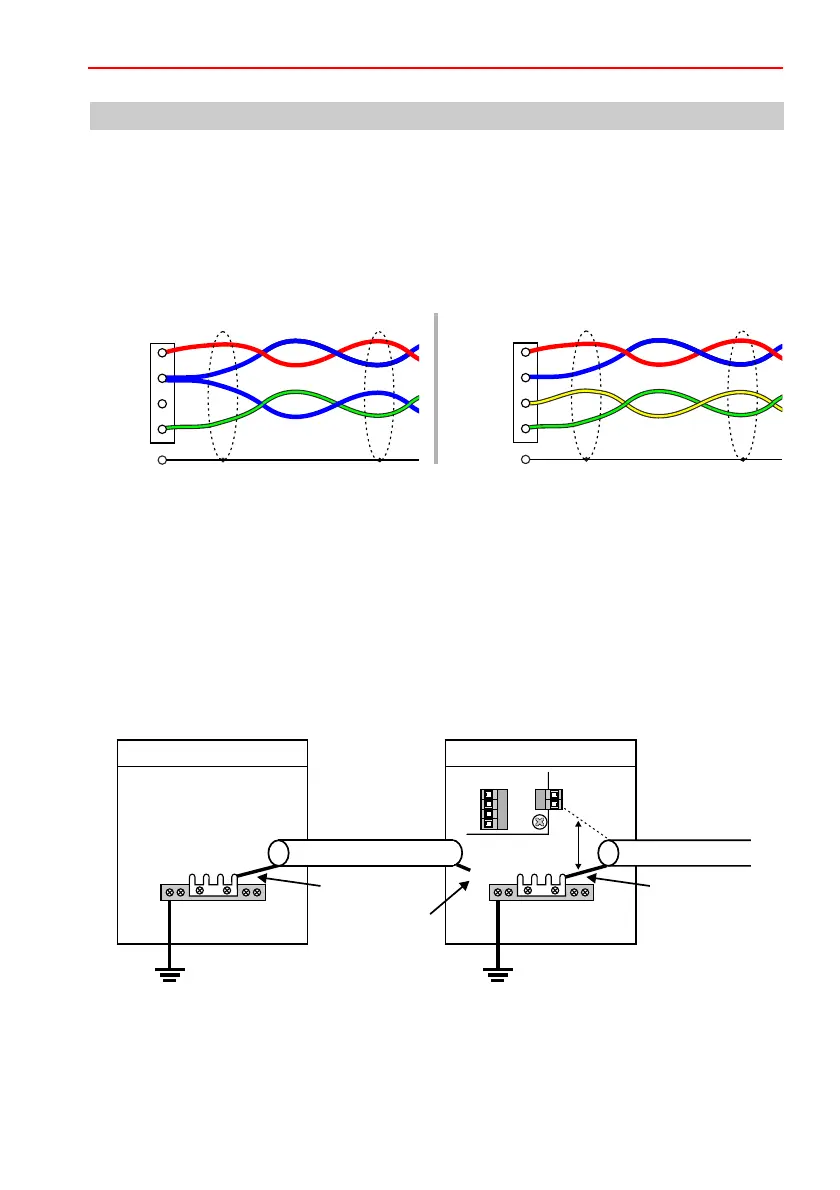

5.1 BUS-Anschlussleitung
Die BUS-Anschlussleitung als eine abgeschirmte, paarweise verseilte Leitung ausgeführt
sein. Hierbei muss die Adernführung nach dem unten angegebenen Schema erfolgen.
Die entsprechenden Leiterquerschnitte sind in der Installationsanleitung der Einbruchmelderzentrale
(Kapitel Leitungen) zu entnehmen.
Schirm im Gehäuse jeweils an der Schirm-Anschlussleiste anschließen. Halten Sie die Schirm-
anschlüsse möglichst kurz, um die Gefahr eines Kurzschlusses zu vermeiden.
muss
5.2 Erdung undAbschirmung bei Montage im separaten Gehäuse
Wenn Sie das Modul in ein separates Metallgehäuse einbauen, müssen die Geräte über eine
abgeschirmte, paarweise verseilte Leitung miteinander verbunden werden (s. o.).
Der Schirm wird einseitig in der Zentrale aufgelegt.
• Der Schirm der ankommenden Bus-Leitung wird nicht angeschlossen.
• Der Schirm der abgehenden Bus-Leitung wird an der Schirmleiste im Gehäuse oder am Schirm-
anschluss auf der Platine angeschlossen.
• In jedem Gehäuse muss die Schirmleiste mit einem separaten PE verbunden werden.
Schirm
Schirm
IB2 BusBUS-2
+12 V DC
A / Daten
0 V
B
+12 V DC
A
0 V
B
PE PE
PE
X
Schirmleiste
16 I/O Erweiterung
angeschlossen
nicht
angeschlossen
Zentrale
Schirm-
anschluss
angeschlossen
zum nächsten
BUS-Teilnehmer
BUS-Anschluss-
leitung
Schirmleiste
oder
