- fissare l’ozonizzatore al telaio dello spa-pak, come indicato.
- fissare uno spezzone del tubicino di plastica trasparente all’o-
zonizzatore (part. Z) e alla valvola di non ritorno (v), avvolgendo
il tubicino su se stesso come indicato, in modo da creare un sifo-
ne di sicurezza in caso di guasto della valvola di sicurezza.
Collegare quindi la valvola al raccordo Venturi tramite un altro
spezzone; fissare il tutto con le fascette di plastica.
NOTA: fare attenzione al senso di montaggio della valvola,
come indicato in figura.
- effettuare il collegamento elettrico, facendo passare il cavo (h)
all’interno del pressacavo indicato e collegandolo ai rispettivi
morsetti (fare riferimento agli schemi elettrici allegati).
Collegare l’attacco rimasto libero sulla valvola selettrice al poz-
zetto di scarico predisposto, utilizzando tubi in PVC.
NOTA: prima di effettuare qualsiasi collegamento idraulico sul
filtro, riempirlo con la sabbia quarzifera in dotazione (fare ri-
ferimento al capitolo relativo).
Collegare le due tubazioni di aspirazione-idromassaggio alle
relative pompe, dotandole di valvole a sfera in PVC.
Collegare le altre due tubazioni di ritorno verso le bocchette
idromassaggio alle relative pompe, dotandole di valvole a sfera
in PVC.
Se richiesto, collegare i blower (optional su alcuni modelli) al-
la minipiscina, facendo attenzione a creare un sifone (part. B),
alto circa 15 cm rispetto al bordo della minipiscina, e il più pos-
sibile vicino a quest’ultima (
1a, 1b, 1c - 2a, 2b, 2c).
Il sifone è tassativo ed è necessario per impedire
che l’acqua possa entrare nella tubazione del
blower ed entrare in contatto con parti sotto ten-
sione (nel caso si guasti la valvola di non ritorno,
montata in fabbrica dal lato della minipiscina).
Nel caso si volesse sfruttare l’azione dei blower per il tratta-
mento aromaterapico, inserire la cartuccia dell’essenza profumata
all’interno della tubazione di raccordo dei blower, come indica-
to. Questa cartuccia, una volta esaurita, può essere sostituita
semplicemente svitando il tappo e sostituendola con una nuo-
va (le cartucce sono disponibili presso i rivenditori autorizzati ed
i Centri Assistenza).
FILTRO A SABBIA E VALVOLA SELETTRICE
Si tratta di un filtro a sabbia quarzifera, costituito da un con-
tenitore in materiale termoplastico molto robusto, da un siste-
ma di distribuzione interna in materiale anticorrosivo e da u-
na valvola selettrice manuale a 7 posizioni (6 operative e 1 di
riposo).

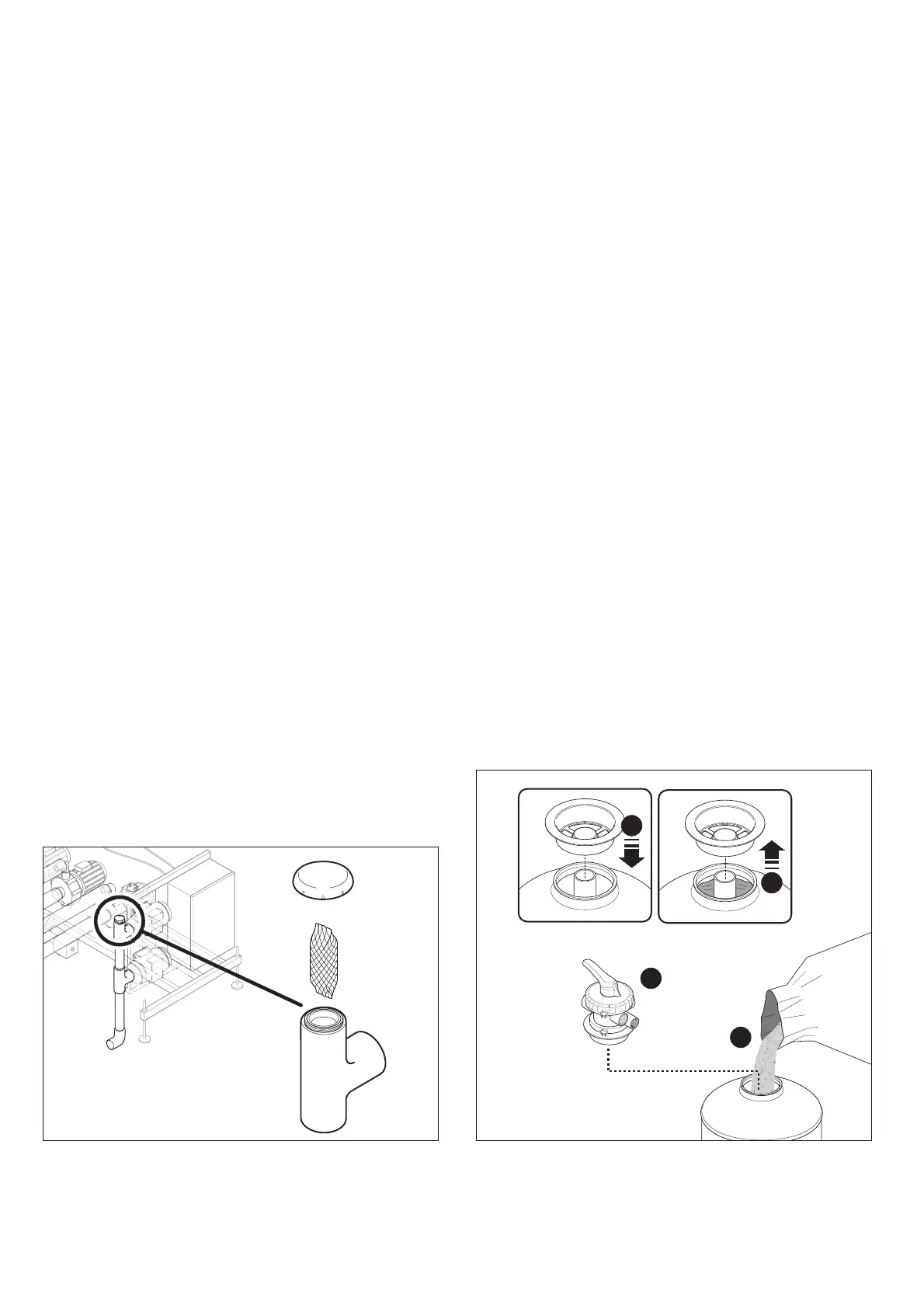

Caricamento della sabbia
In fase di installazione, prima di caricare l’acqua nell’impianto,
bisognerà caricare il filtro con la sabbia fornita a corredo (la
quantità suggerita è indicata sull’etichetta autoadesiva incollata
all’esterno del filtro).
L’operazione si esegue nel modo seguente:
Scollegare i tubi provenienti dalla pompa di filtrazione e dal
riscaldatore (o scambiatore, se installato) e togliere la valvola se-
lettrice; coprire quindi l’apertura del tubo per mezzo della flan-
gia (fornita) e versare all’interno del contenitore la sabbia quar-
zifera.
Versare la sabbia lentamente, distribuendola bene intorno al
tubo, facendo attenzione che questo non si sposti dalla sua sede.
Terminata l’operazione, togliere la flangia e conservarla per quan-
do si renderà necessaria la sostituzione della sabbia; pulire il bordo
del contenitore da eventuali residui.
Rimontare quindi la valvola selettrice, ricollegando i tubi pre-
cedentemente rimossi ed effettuando quindi i collegamenti al
pozzetto di scarico (collegare anche la valvola di drenaggio to-
tale del filtro, situata nella parte bassa dello stesso, come in-
dicato in figura).
