Control externo
Es posible controlar esta unidad conectándola a un PC, utilizando un cable de pares cruzados RS-232C (D-sub de 9
clavijas).
El proyector puede controlarse conectándolo
a un PC a través de una red informática con un cable LAN para el envío
de comandos de control al proyector.
Æ “ Red ” （p. 59）
0
Utilice esta opción después de
haber consultado la información adecuada o después de hablar con el administrador
de sistemas.

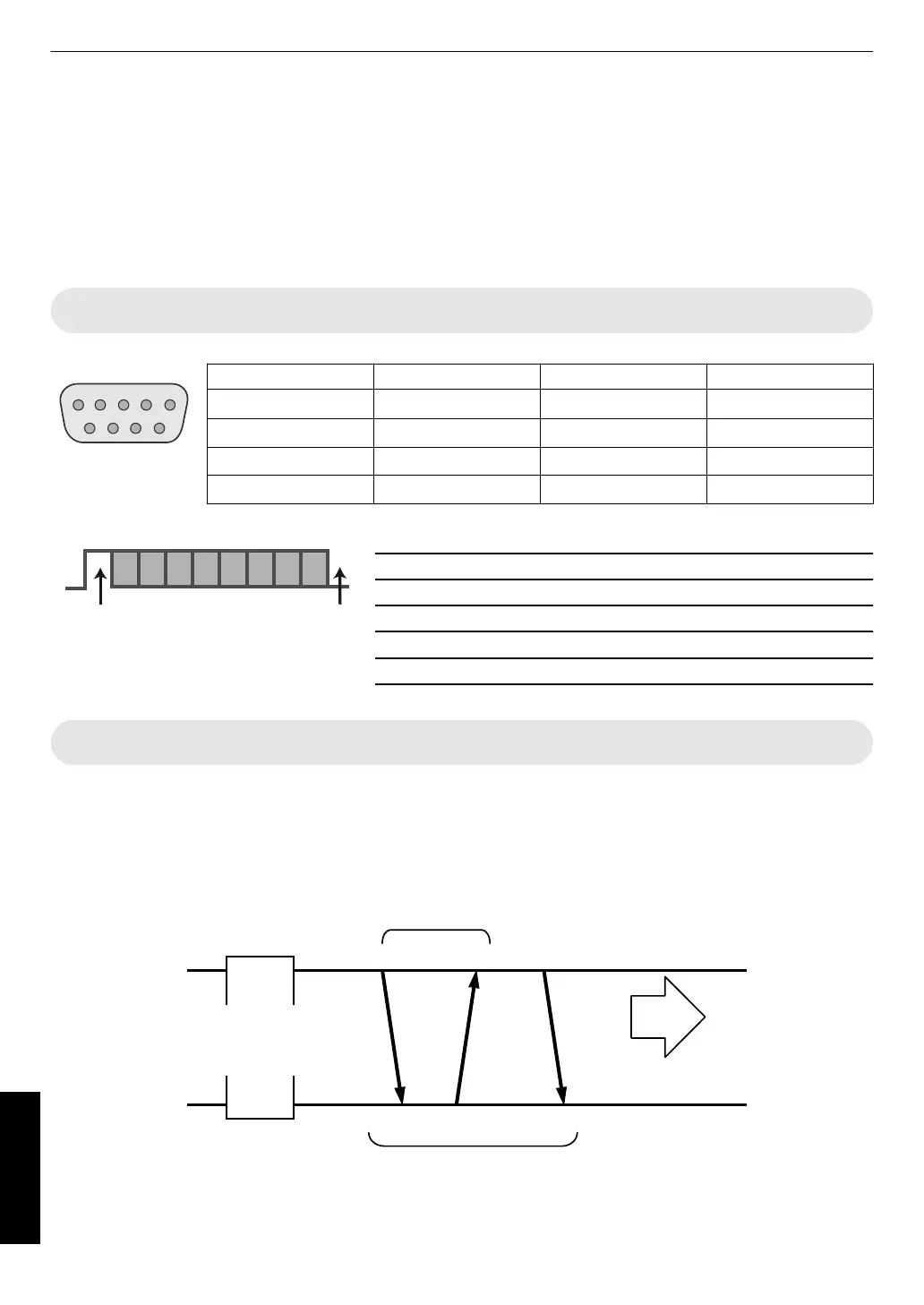

Especificaciones RS-232C
Nº de patilla Señal Función Dirección de la señal
2 RxD Recepción de datos PC " Esta unidad
3 TxD Datos de transmisión Esta unidad " PC
5 GND Tierra de señal
—
1, 4, 6 - 9 N/C
— —
0
La expresión “PC” se usa para referirse a un controlador como, por ejem., un ordenador.
Modo Sin sincronización
Límite de caracteres 8 bits
Paridad Ninguna
Bit de comienzo 1
Bit de parada 1
Régimen binario 19.200 bps
Formato de los datos Binario
D6 D7D4 D5D2 D3D0 D1
Bit de paradaBit de comienzo
Conexión TCP/IP
Antes de controlar la unidad vía LAN, es necesario establecer la conexión de la capa TCP mediante un “enlace de 3
vías”, seguido del envío de
“PJREQ” y la recepción “PJACK” en un periodo inferior a cinco segundos después de que
el proyector envíe “PJ_OK” para la autenticación de la conexión.
Si no es capaz de completar el envío dentro de cinco segundos, o cuando se recibe “PJ_NG” o “PJNAK”, compruebe
el estado de funcionamiento del proyector y, a continuación, ejecute de nuevo los pasos anteriores empezando por el
establecimiento de una conexión TCP.
.
Control del proyector
Procedimiento de autenticación de la conexión
PJACK
PJREQ
PJ_OK
En menos de 5 segundos
PC de control
Enlace de 3 vías
Puerto TCP nº 20554
Establecimiento de una conexión TCP
Proyector
70
Otros
