30 EN

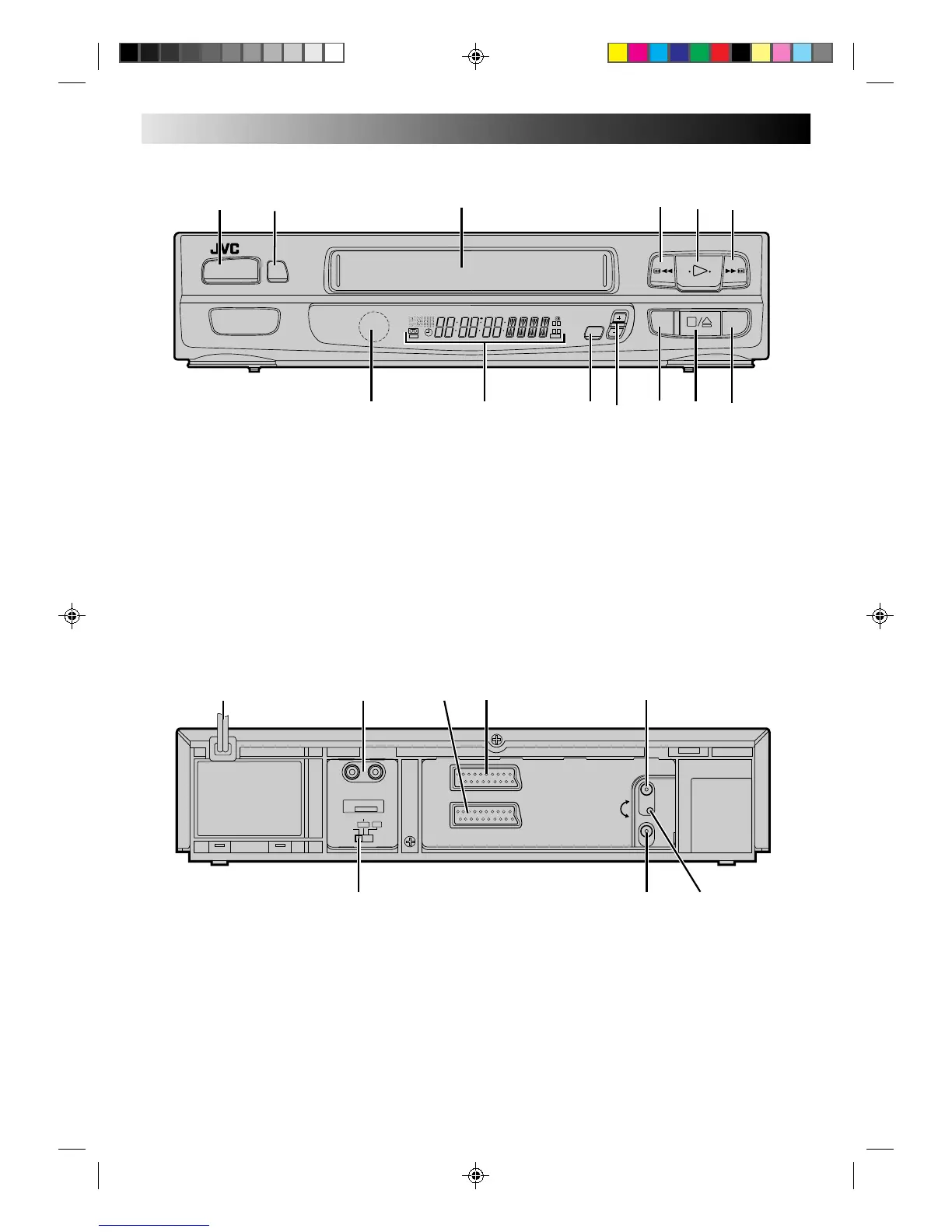

FRONT VIEW
q
6
TV PROG
SP/LP
TIMER
OPERATE
SP
LP
EP
M
D
D
I T R
W
L
R
NORM
VIDEO
0
7 8 9 @
# !
2
3
1
4 6 5
1 OPERATE Button (Z pg. 3)
2 TIMER Button (Z pg. 19)
3 Cassette Loading Slot
4 REWIND Button (Z pg. 10)
5 PLAY Button (Z pg. 10)
6 FAST-FORWARD Button (Z pg. 10)
7 Infrared Beam Receiving Window
8 Display Panel (Z pg. 31)
9 SP/LP Button (Z pg. 14)
0 TV PROG. +/– Button (Z pg. 7)
! RECORD Button (Z pg. 14)
@ STOP/EJECT Button (Z pg. 10)
# PAUSE Button (Z pg. 11)
1 Mains Power Cord (Z pg. 3)
2 AUDIO OUT (L/R) Connectors (Z pg. 6)
3 AV1 IN/OUT Connector (Z pg. 3)
4 AV2 IN Connector (Z pg. 5) [A637E]
AV2 IN/DECODER Connector (Z pg. 4)
[A637EH]
5 ANT. IN Connector (Z pg. 3)
6 RF TEST switch (Z pg. 3) [A637E]
AV2 SELECT/RF TEST switch (Z pg. 3)
[A637EH]
7 RF OUT Connector (Z pg. 3)
8 RF Output Channel Adjustment Screw (Z pg. 4)
DECODER
AV2
AV2 SELECT
/ RF TEST
OFF
ON
AV2 IN/DECODER
RF OUT
32
40
ANT. IN
AV1 IN/OUT
R
L
AUDIO OUT
1 23
5
6
7
8
4
REAR VIEW
INDEX
