JVC TH-A75R User Manual

60
Español
NOTAS:
• Cuando conecte la unidad central y un televisor con el terminal
AV COMPU LINK EX utilizando un cable de vídeo componente,
no se podrá utilizar la selección automática del modo de entrada
del televisor (véase página 61).
• Para utilizar correctamente la selección automática del modo de
entrada del televisor (véase página 61), seleccione el ajuste
“M.OUT” correcto (véase página 25).
Conexión del televisor solamente
Conecte el televisor utilizando el cable de vídeo compuesto, un cable de S-vídeo o un cable de vídeo componente.

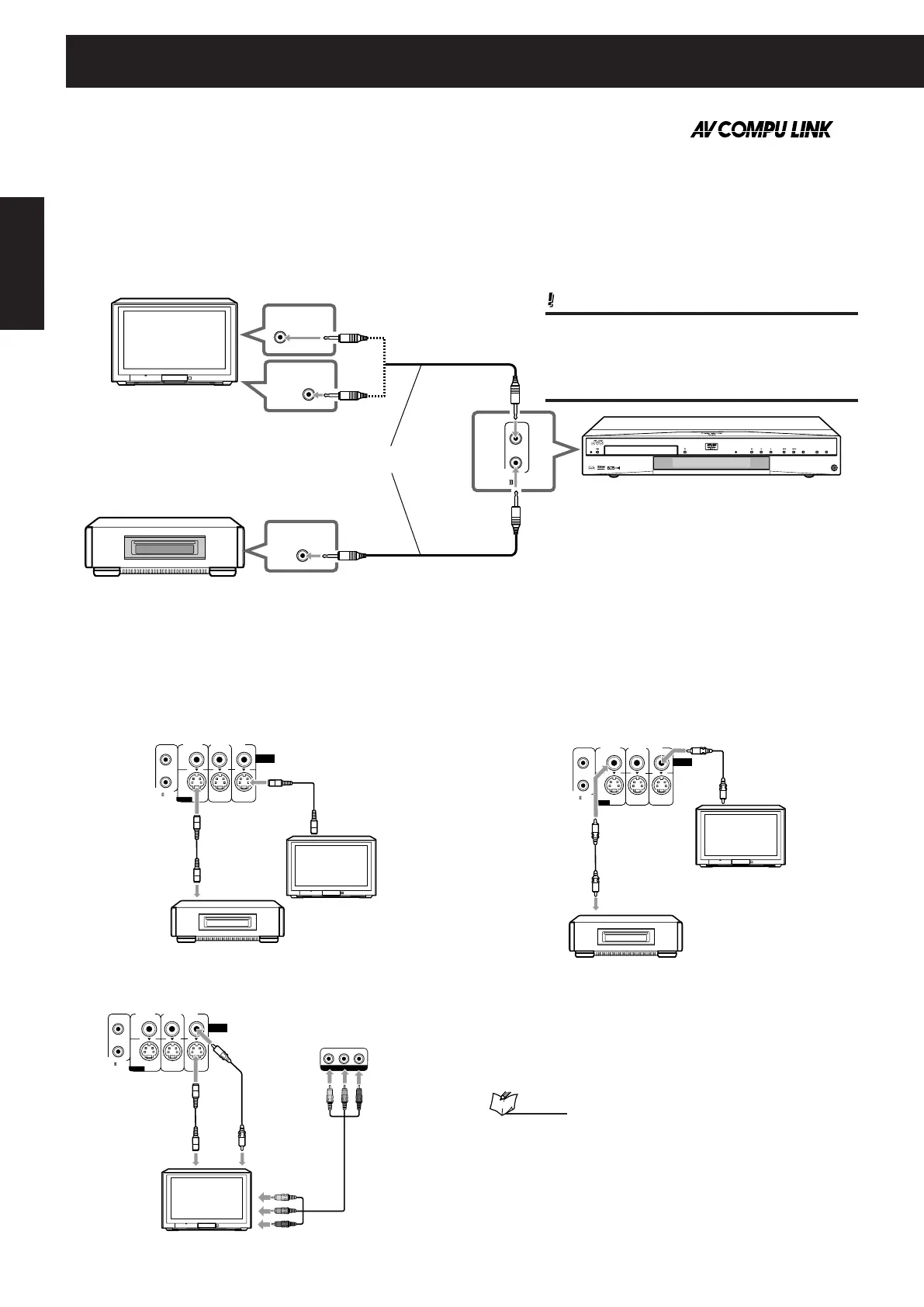

Conexión 2: Conexión del cable de vídeo
Conexión del televisor y de la videograbadora (VCR)
Conecte la unidad central al televisor y a la videograbadora a través de los mismos terminales de vídeo, utilizando uno de los
siguientes terminales:
Videograbadora
Televisor
• Si el televisor y la videograbadora se encuentran
equipados con terminales S-vídeo
• Si el televisor y la videograbadora se encuentran
equipados con terminales de vídeo compuesto
Cable de AV COMPU LINK
PRECAUCION:
Cuando conecte el TV con el sistema de control remoto
AV COMPU LINK, conecte la unidad al terminal AV
COMPU LINK III o AV COMPU LINK EX.
NO conecte la unidad al terminal AV COMPU LINK
RECEIVER/AMP.
El sistema de control remoto AV COMPU LINK le permite operar los TV y VCR de JVC a través de
la unidad.
Esta unidad está equipada con el AV COMPU LINK-III, que cuenta con una función adicional
para operar los componentes de vídeo de JVC a través de los terminales de los componentes de
vídeo. Para poder usar este sistema de control remoto, deberá conectar los componentes de
vídeo que desea operar observando los diagramas de abajo y el procedimiento descrito en la
página siguiente.
• Refiérase también a los manuales suministrados con sus componentes de vídeo.
Conexión 1: Conexión AV COMPU LINK
Sistema de control remoto AV COMPU LINK
AV COMPU
LINK-
STANDBY
COMPACT
SUPER VIDEO
DIGITAL•EX
PRO LOGIC
DVD DIGITAL CINEMA SYSTEM
PROGRESSIVE
PHONES
SOURCE
− VOLUME +
AV COMPULINK
AV
COMPU LINK EX
AV
COMPU LINK-
ΙΙΙ
RGB YC
AV COMPU
LINK-
S-VIDEO
VCR IN DBS IN OUT
VIDEO
A salida de
S-vídeo
Cable de S-vídeo
Videograbadora
A entrada de vídeo 1
Televisor
Cable de S-vídeo
RGB YC
AV COMPU
LINK-
S-VIDEO
VCR IN DBS IN OUT
VIDEO
Cable de vídeo
compuesto
A salida de
vídeo compuesto
Videograbadora
A entrada de vídeo 2
Televisor
Cable de
vídeo compuesto
RGB YC
AV COMPU
LINK-
S-VIDEO
VCR IN DBS IN OUT
VIDEO
Cable de
S-vídeo
A entrada
de vídeo 2
Televisor
Cable de vídeo
compuesto
A entrada
de vídeo 1
COMPONENT VIDEO OUT
Y
P
B P R
A entrada
de vídeo 2
Cable de vídeo
componente
SP60-70.TH-A75R[UW]f.pm6 10/3/03, 6:05 PM60
