DEUTSCH
6 SCHLIEßZYLINDER WECHSELN
14

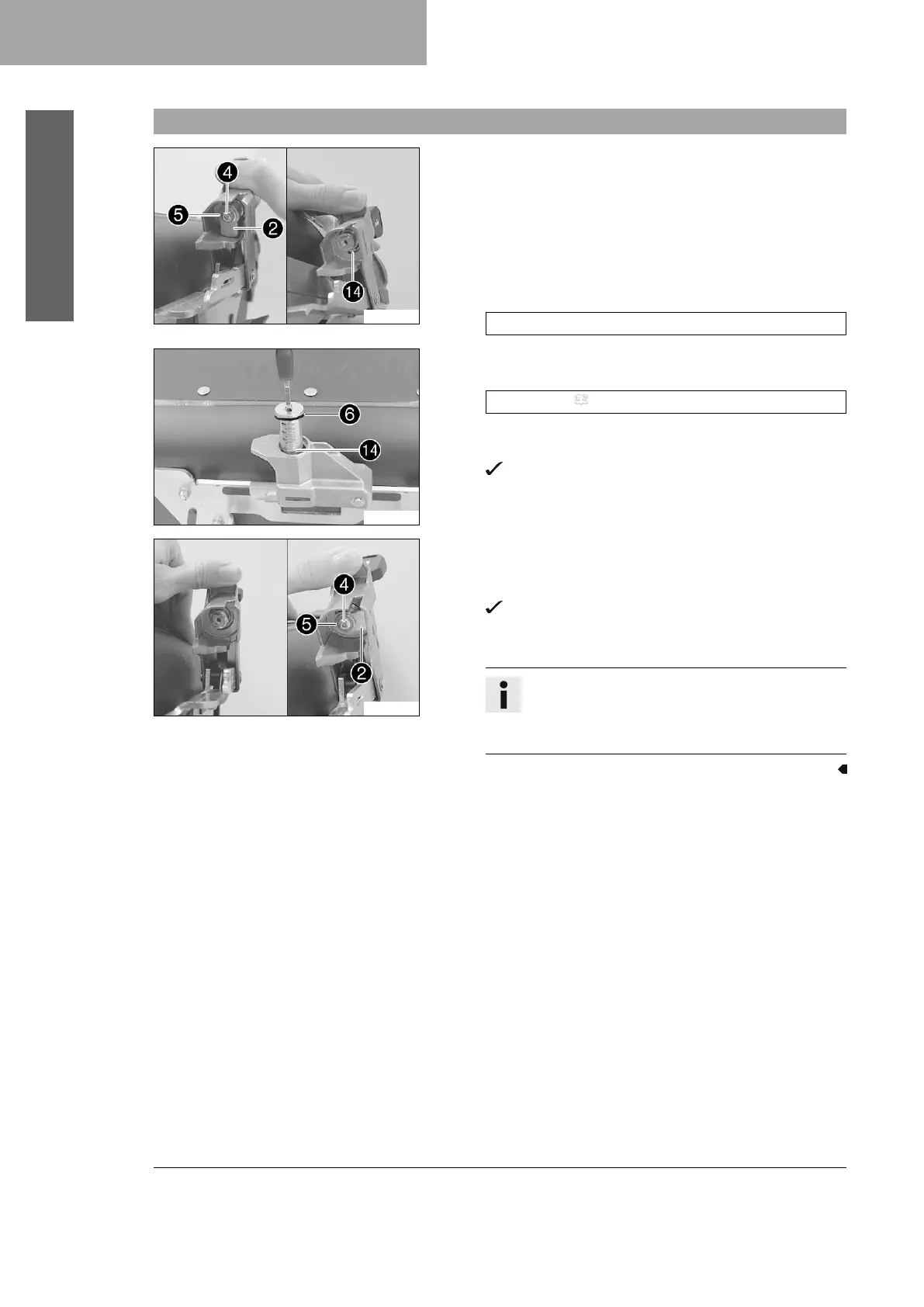

6.1 Schließzylinder wechseln
500659-01
Schließzylinder ausbauen
– Schlüsselstellung 90° nach links.
– Verriegelungshebel hochziehen.
–
Schraube
4
mit Scheibe
5
und Verriegelungsplatte
2
entfernen.
–
Einrastblech
bo
in den Schließzylinder hinein drücken.
– Schließzylinder entfernen.
Vorgabe
Der Zündschlüssel verbleibt im Schließzylinder.
500646-01
Schließzylinder einbauen
–
O-Ring
6
(Lieferumfang) fetten und montieren.
Langzeitfett ( p. 17)
– Schließzylinder wie dargestellt positionieren und einsetzen
(Einrastblech
bo
muss nach unten zeigen).
Einrastblech
bo
rastet ein.
500647-01
– Verriegelungshebel hochziehen.
–
Verriegelungsplatte
2
(Lieferumfang) wie dargestellt am
Schließzylinder positionieren.
Die Platte zeigt nach rechts.
–
Schraube
4
mit Scheibe
5
(beides Lieferumfang) mon-
tieren und festziehen.
Info
Die Verriegelungsplatte mit Einkerbung
3
(Liefer-
umfang) wird für den optionalen Schlosseinbau des
Deckels benötigt, s. Kapitel 7
